UYARI
Kullanım sıcak suyu sıcaklığının, kullanım sıcak suyu için
kullanıcı tarafından belirlenen ayar noktasından (T
bağımsız olarak, [5-04] saha ayarında seçilen değerle (dış
ortam sıcaklığının, [5-03] saha ayarının altına düşmesi
durumunda) otomatik olarak artacağına dikkat edin. Tercih
edilen ayar noktasını seçmek için, [5-03] ve [7-00] saha
ayarlarına ve kullanım kılavuzuna bakın.
Bu yüksek kullanım
yaralanmaları için risk oluşturabilecekse, kulanım sıcak su
deposunun sıcak su çıkış bağlantısına bir karışım vanası
(sahada tedarik edilir) takılmalıdır. Bu karışım vanası sıcak
su musluğundaki su sıcaklığının hiçbir zaman ayarlanan
maksimum değeri aşmamasını güvence altına almalıdır.
Bu maksimum izin verilen su sıcaklığı ilgili mevzuata
uygun olarak seçilmelidir.
Denge sıcaklığı (yalnızca RKHTS modelinde)
'Denge sıcaklığı' saha ayarları, hacim ısıtması sırasında yardımcı
ısıtıcı çalışması için geçerlidir.
Denge sıcaklığı fonksiyonu etkin kılındığına, yardımcı ısıtıcının
çalışması düşük dış hava sıcaklıkları ile kısıtlanır, yani dış hava
sıcaklığı belirlenen denge sıcaklığına eşit veya onun altında olduğu
zaman. Bu fonksiyon yardımcı ısıtıcının çalışma süresini azaltır.
■ [5-00] Denge sıcaklığı durumu: denge sıcaklığı fonksiyonu
etkindir (1) (bu alan ayarı sabitlenir ve değiştirilemez).
■ [5-01] Denge sıcaklığı: altındaki değerlerde yardımcı
ısıtıcının çalışmasına izin verilen dış hava sıcaklığı.
Hacim ısıtma öncelik sıcaklığı (yalnızca RKHTS modelinde)
Yalnızca kullanım sıcak su deposu bulunan kurulumlar için
(1)
geçerlidir . Kullanım suyu ısı pompası ve yardımcı ısıtıcı ile ısıtılır.
'Hacim ısıtma öncelik sıcaklığı' saha ayarları, kullanım sıcak su
deposunda bulunan 3 yollu vana ile yardımcı ısıtıcının çalışmasıyla
ilgilidir.
Hacim ısıtma öncelik fonksiyonu etkin kılındığında, sadece dış hava
sıcaklığının belirlenen hacim ısıtma öncelik sıcaklığına eşit veya
onun altında olması, yani düşük dış hava sıcaklığı halinde ısı
pompasının tam kapasitesinin hacim ısıtma için kullanılması
garantilenir. Bu işlem, sıcak kullanım suyu ısıtmaya yardımcı olacak
şekilde yardımcı ısıtıcıya izin verilerek yapılır. Bu durum, kullanım
suyu ısınma süresinin minimum düzeyde ve hacim ısıtma için ısı
pompasının kullanıldığı kapasitede tutulur.
■ [5-02] Hacim ısıtma öncelik sıcaklığı: kullanım suyu ısıtma
süresinin altında olan dış sıcaklık minimuma düşürülür,
çünkü yardımcı ısıtıcı düşük sıcak kullanım suyu deposu
sıcaklıklarında ilave bir yardım sağlayacaktır (bu alan ayarı
sabittir ve değiştirilemez).
■ [5-03] Hacim ısıtma öncelik sıcaklığı: sıcak kullanım suyunu
ısıtma sırasında işleme yardımcı olması sağlanan yardımcı
ısıtıcının altındaki dış sıcaklık. Bu durum, kullanım suyu
ısınma süresinin minimum düzeyde ve hacim ısıtma için ısı
pompasının kullanıldığı kapasitede tutulur.
BİLDİRİM
[5-01] Denge sıcaklığı ve [5-03] Hacim ısıtma önceliği
sıcaklığı, yardımcı ısıtıcı ile alakalı olan alan
ayarlarıdır. Bu nedenle, [5-01] ve [5-03] öğelerini aynı
ayar değerine getirmek gerekir.
Yardımcı ısıtıcı çalışması kısıtlanmış ([4-00]=0) ve
ortam sıcaklığı T
A
saha ayarından düşükse ve bu durumda kullanım
suyu yardımcı ısıtıcı ile ısıtılmayacaktır.
(1) Yalnızca elektrikli destek ısıtıcısı olmayan depolar (RKHTS) için geçerlidir.
RKHBH/X008BB
Havadan suya ısı pompası sistemi için iç ünite
4PW62574-3 – 10.2010
sıcak suyu sıcaklığı insan
, [5-03] parametre ayarının yapıldığı
[6] DT (ısı pompası kullanım suyu ısıtma modu/programlı
saklama ve programlı kullanım suyu yeniden ısıtma işletimi için)
Isı pompası kullanım suyu ısıtma modu için DT (sıcaklık farkı)
)
U
Yalnızca kullanım sıcak su deposu bulunan kurulumlar için geçerlidir.
'Isı pompası kullanım suyu ısıtma modu için DT (sıcaklık farkı)' saha
ayarları, ısı pompası tarafından kullanım suyu ısıtmasını başlatma
(yani, ısı pompası AÇIK sıcaklığı) ve durdurma (yani, ısı pompası
KAPALI sıcaklığı) sıcaklıklarını belirler.
Kullanım suyu sıcaklığı, ısı pompası AÇIK sıcaklığından aşağı
düştüğünde (T ), ısı pompası tarafından kullanım suyu ısıtması
HP ON
başlatılacaktır. Kullanım suyu sıcaklığı, ısı pompası KAPALI
sıcaklığına (T ) veya kullanıcı ayar noktası sıcaklığına (T
HP OFF
gelir gelmez, ısı pompası tarafından kullanım sıcak suyu ısıtma
işlemi (3 yollu vana çevrilerek) durdurulacaktır.

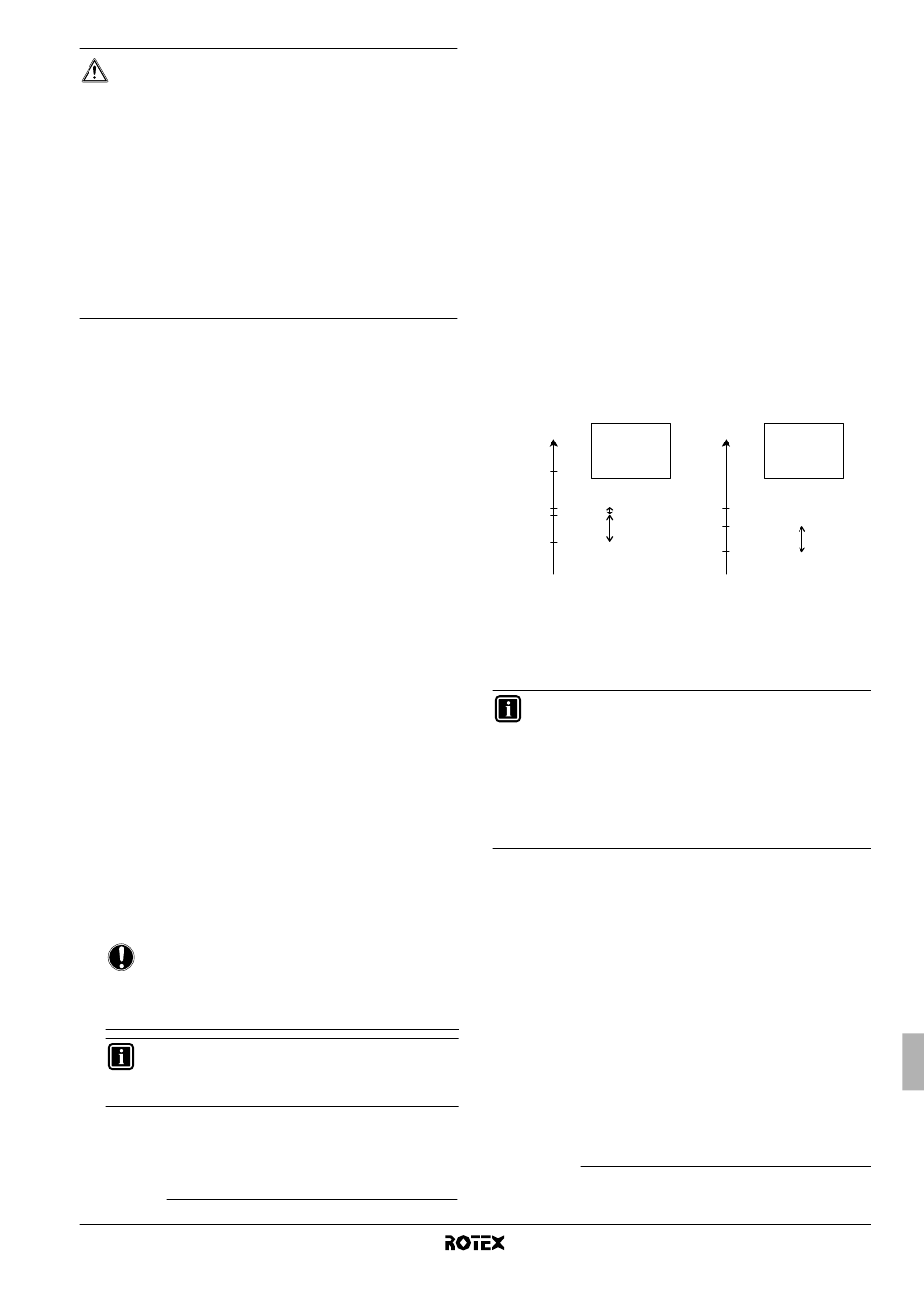

Isı pompası KAPALI sıcaklığı ile ısı pompası AÇIK sıcaklığı ve saha
ayarları [6-00] ve [6-01] ile ilişkisi aşağıdaki resimde açıklanmıştır.
■ [6-00] Başlatma: ısı pompası AÇIK sıcaklığını (T
belirleyen sıcaklık farkı. Şekle bakın.
■ [6-01] Durdurma: ısı pompası KAPALI sıcaklığını (T
belirleyen sıcaklık farkı. Şekle bakın.
T > T
U HP MAX
T
U
T(°C)
[6-01] =
[6-00] =
60 T
U
50
T
[6-01]
HP MAX
48 T
HP OFF
[6-00]
41 T
HP ON
T Kullanıcı ayar noktası sıcaklığı (kullanıcı arayüzünden
U
ayarlanan)
T Kullanım sıcak suyu deposu içinde bulunan sensördeki
HP MAX
maksimum ısı pompası sıcaklığı (50°C) (bağlı olduğu
değer T
T Isı pompası KAPALI sıcaklığı
HP OFF
T Isı pompası AÇIK sıcaklığı
HP ON
BİLGİ
Isı pompası ile elde edilebilecek maksimum kullanım sıcak
suyu sıcaklığı 50°C'dir
sırasında ısı pompası performansının arttırılması için
T değerinin 48°C'nin üzerine ayarlanmaması önerilir.
HP OFF
[4-03]=0, 2, 4 veya 5 ayarı yapıldığında, [6-00] ayarına
özel önem verilmesi önerilir. İstenilen kullanım suyu
sıcaklığı ile ısı pompası AÇIK sıcaklığı (T
iyi bir denge kurulması şarttır.
(a) Dış üniteye ve depo seçimine bağlıdır. Daha ayrıntılı bilgi için kullanım sıcak suyu
sıcaklık aralığına bakın.
Programlı saklama amaçlı kullanım suyu ısıtma
Saklama ayar noktasına doğrudan
kullanılarak erişilebilir.
■ [6-03] Programlı saklama: gece programlı kullanım suyu
ısıtmanın etkinleştirileceğini (1) veya devre dışı olacağını (0)
belirtir.
■ [6-04] Programlı saklama başlama zamanı: kullanım sıcak
suyunun ısıtılması gereken gecenin saati.
(2) Dış üniteye ve depo seçimine bağlıdır. Daha ayrıntılı bilgi için kullanım sıcak suyu
sıcaklık aralığına bakın.
(3) Programlı saklama amaçlı kullanım suyu ısıtma/kullanım suyu yeniden
ısıtma fonksiyonu [4-03]=4 veya 5 ayarlarında mümkündür.
T < T
U HP MAX
= 70°C T = 45°C
U
T(°C)
2°C [6-01] =
7°C [6-00] =
50 T
HP MAX
45 T = T
U HP OFF
38 T
HP ON
(2)
)
A
(a)
. Kullanım suyu ısıtma modu
HP ON
(3)
:
wi wj
ve
Montaj kılavuzu
)
U
)
HP ON
)
HP OFF
2°C
7°C
[6-00]
) arasında
düğmeleri
