5. Přehled vnitřní jednotky

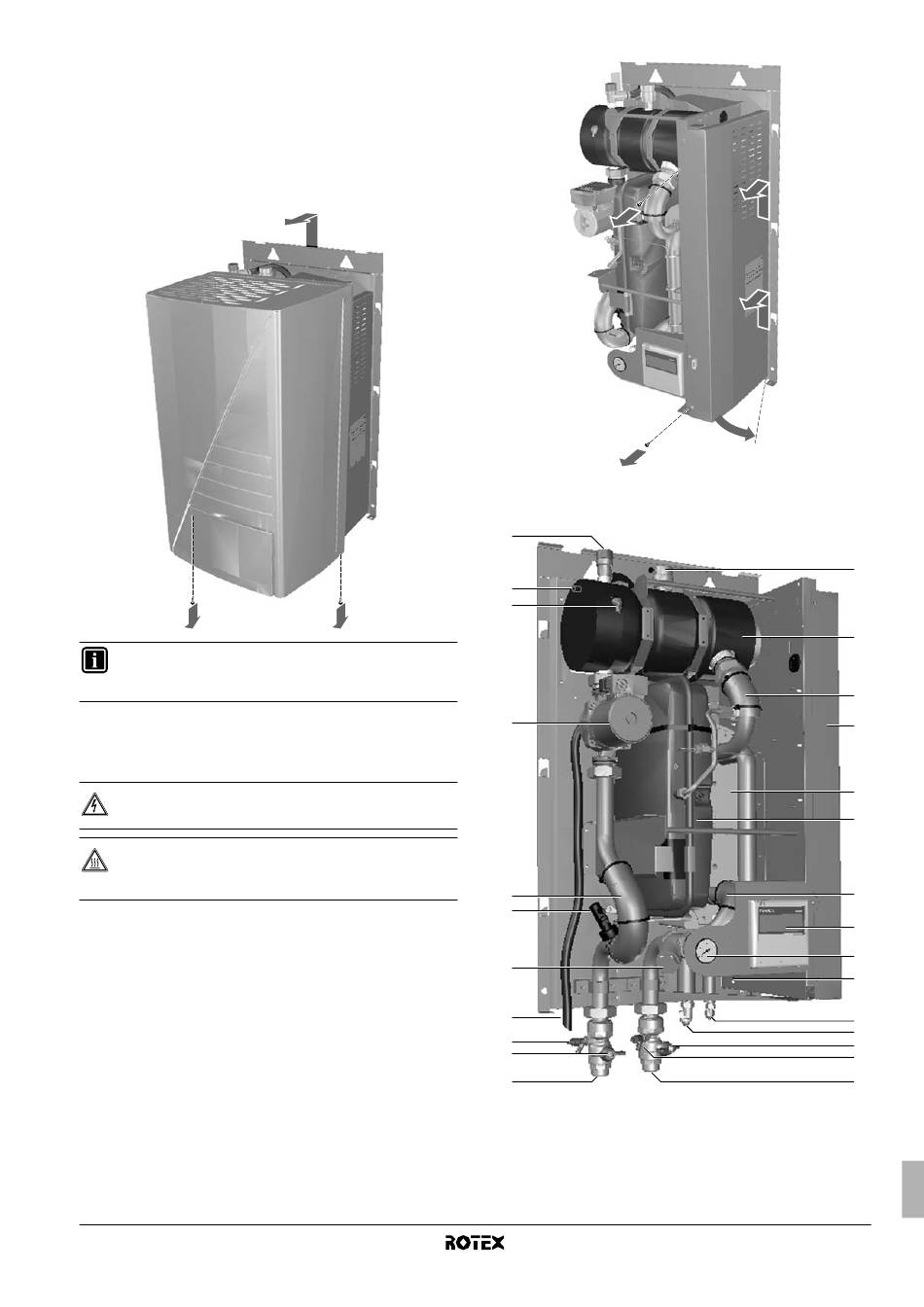

5.1. Otevření vnitřní jednotky
■
Čelní klapka krytu vnitřní jednotky umožňuje přístup k tlakoměru
a uživatelskému rozhraní a je vybavena systémem zajištění se
západkami.
■
Kryt vnitřní jednotky lze sejmout po vyšroubování 2 spodních
šroubů; poté lze kryt odháknout a vyjmout.
INFORMACE
Kryt při instalaci upevněte šrouby (šrouby jsou dodávány
jako příslušenství).
■
Je-li třeba získat přístup k součástem rozváděcí skříňky –
například připojit vedení – lze sejmout servisní panel rozváděcí
skříňky. Povolte čelní šrouby a vyhákněte servisní panel
rozváděcí skříňky.
NEBEZPEČÍ: HROZÍ ÚRAZ ELEKTRICKÝM PROUDEM
Viz "2. Všeobecná bezpečnostní opatření" na straně 2.
NEBEZPEČÍ: NEDOTÝKEJTE SE POTRUBÍ A VNITŘNÍCH
SOUČÁSTÍ
Viz "2. Všeobecná bezpečnostní opatření" na straně 2.
RKHBH/X008BB
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
4PW62574-3 – 10.2010
1 1
1
5.2. Hlavní součásti
