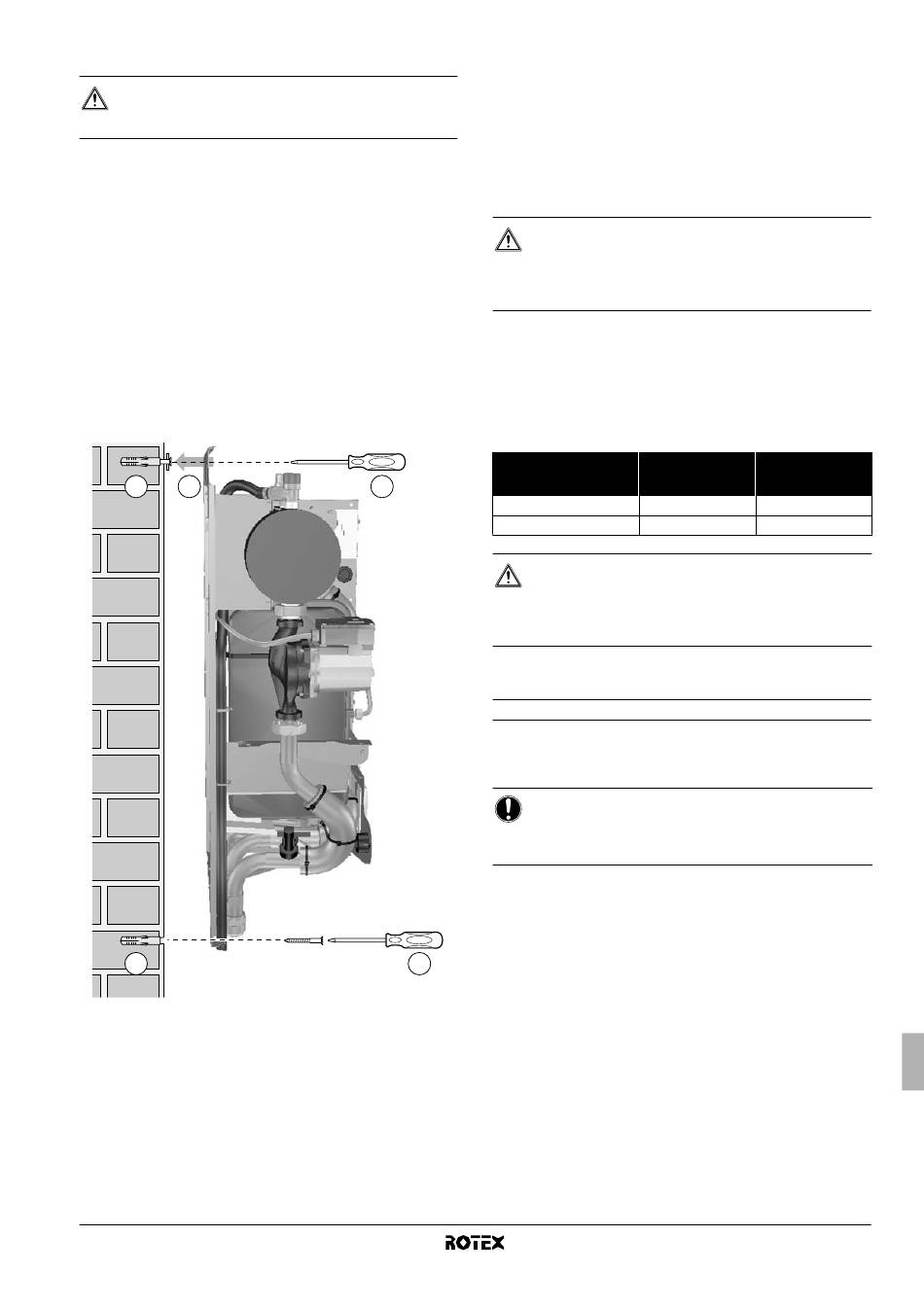

6.4. Montage van de binnenunit

VOORZICHTIG
De unit weegt ongeveer 46 kg. Om de unit te monteren zijn
twee personen vereist.
1
Plaats het installatiepatroon (zie verpakking) tegen de muur en
markeer de bevestigingsposities (2 bovenaan (● T) en 2
onderaan (● B)).
Zorg ervoor dat de markeringen (2 per 2) volledig waterpas zijn
en dat de afmetingen van de markeringen overeenstemmen met
afbeelding 4.
Wanneer de unit niet waterpas is geïnstalleerd, kan er lucht in
het watercircuit vast komen te zitten, waardoor de unit slecht
zou werken.
Let hier vooral op bij de installatie van een RKHBX-model om te
voorkomen dat de lekbak overloopt.
2
Boor 4 gaten en installeer 4 pluggen (geschikt voor M10).
3
Draai de schroeven in de bovenste pluggen en hang de
bovenunit op aan de bovenste schroeven.
4
Draai de schroeven in de onderste pluggen en draai de
schroeven goed vast.
2
1
1
RKHBH/X008BB
Binnenunit voor lucht-water-warmtepompsysteem
4PW62574-2 – 10.2010
6.5. Installatie van de lekbakkit EKHBDP (alleen voor
RKHBX-modellen)
Voor modellen voor verwarmen/koelen moet de lekbakkit worden
geïnstalleerd (zie "4. Accessoires" op pagina 10).
Bij het koelen kan waterdamp (vochtigheid) in de lucht condenseren en
zich afzetten op de koude koelmiddel- en waterleidingen. Dit water
wordt verzameld in de lekbak, die op een afvoer moet aangesloten zijn.
Raadpleeg voor instructies voor de installatie het instructieblad dat bij
de lekbakkit is meegeleverd.
VOORZICHTIG
Steek het uiteinde van de slang van de drukveiligheidsklep
in de lekbak. Anders kan water terechtkomen op
elektrische onderdelen, wat zou leiden tot elektrische
schokken of een kortsluiting van het elektrische systeem.

6.6. Koelmiddelleidingen

Zie de montagehandleiding van de buitenunit voor alle richtlijnen,
instructies en specificaties voor de koelmiddelleidingen tussen de
binnenunit en de buitenunit.
De plaats van de gasleiding en de vloeistofleiding op de binnenunit is
weergegeven in "5.2. Hoofdcomponenten" op pagina 10.
Technische
gegevens voor de
3
koelmiddelleidingen
Aansluiting gasleiding
Aansluiting vloeistofleiding
VOORZICHTIG
Gebruik altijd twee moersleutels/steeksleutels om de
moeren vast of los te draaien bij het aansluiten van de
koelmiddelleidingen!
beschadigd geraken of kunnen lekken ontstaan.

6.7. Waterleidingen

Controle van het watercircuit

De units zijn uitgerust met een waterinlaat en -uitlaat voor aansluiting
op een watercircuit. Deze kring moet door een installateur geleverd
te worden en dient te voldoen aan de geldende wetgeving.
LET OP
De unit mag alleen in een gesloten-watersysteem worden
gebruikt. Gebruik in een open-watercircuit kan leiden tot
overmatig roesten van de waterleiding.
4
Binnenunit
Buitenunit
15,9 mm (5/8")
15,9 mm (5/8")
6,4 mm (1/4")
6,4 mm (1/4")
Anders
kunnen
de
leidingen
Montagehandleiding
14
