Toepassing 2 - Rotex RKHBH008BB3V3 Manuel D'installation

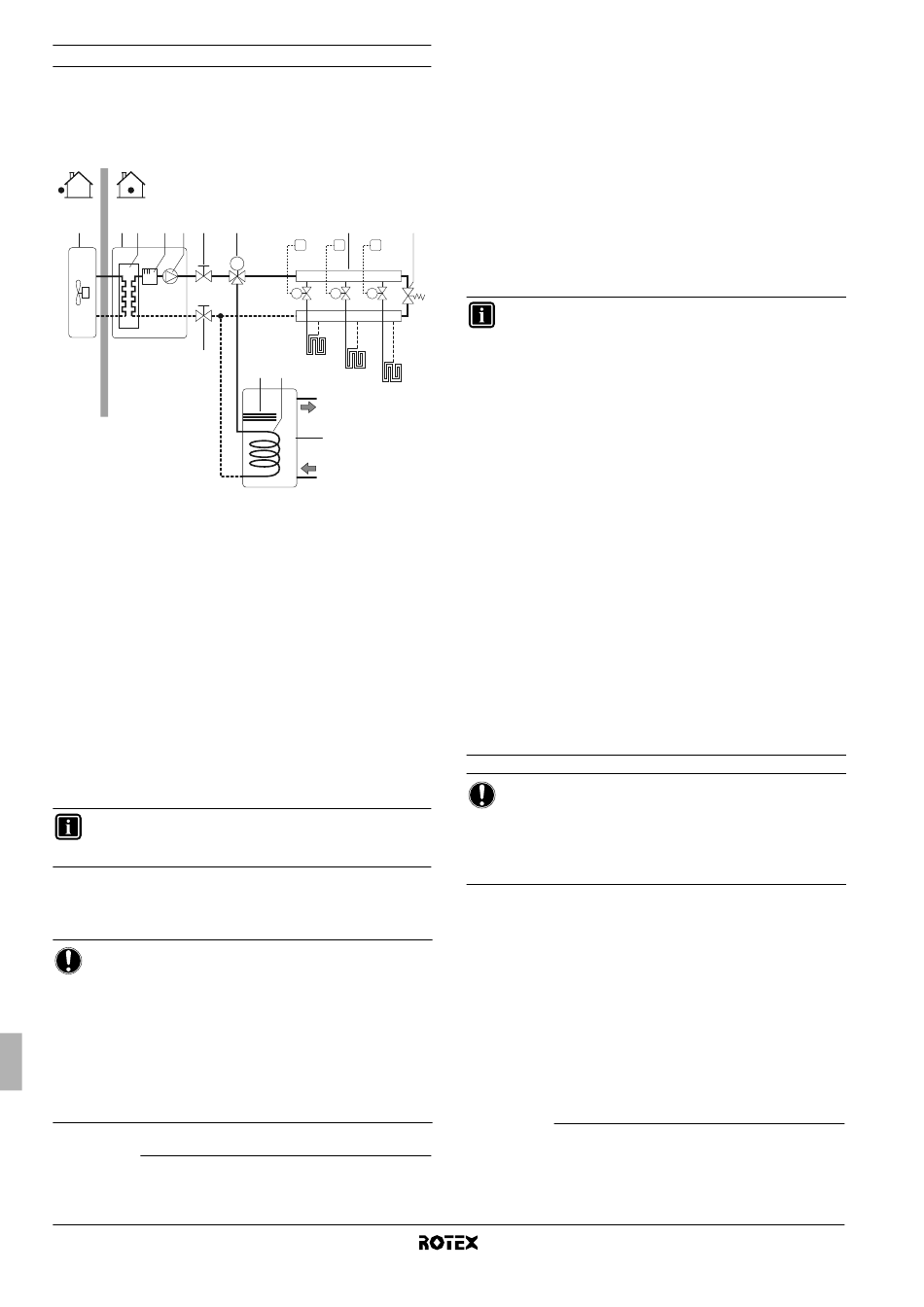

Toepassing 2

Toepassing met alleen verwarmen zonder een op de binnenunit
aangesloten kamerthermostaat. De temperatuur in elke kamer wordt
geregeld door een klep op elk watercircuit. Warm water voor
huishoudelijk gebruik wordt voorzien door de tank voor warm water
voor huishoudelijk gebruik die op de binnenunit is aangesloten.
1 2 3 4 5 6
6
1 Buitenunit
2 Binnenunit
3 Warmtewisselaar
4 Backupverwarming
5 Pomp
6 Afsluiter
7 Gemotoriseerde 3-wegsklep (lokale levering)
8 Verdeelstuk (lokale levering)
9 Omloopklep (lokale levering)
10 Tank voor warm water voor huishoudelijk gebruik (optie)
11 Boosterverwarming
12 Warmtewisselaarspiraal
FHL1...3 Vloerverwarmingslus
T1...3 Individuele kamerthermostaat (optie)
M1...3 Individuele gemotoriseerde klep voor het regelen van
de lus van de vloerverwarming (lokale levering)
Pompwerking
Zonder op de binnenunit (2) aangesloten thermostaat kan de pomp (5)
worden geconfigureerd om te werken zolang de binnenunit is
ingeschakeld, of tot de vereiste watertemperatuur is bereikt.
INFORMATIE
Meer informatie over de configuratie van de pomp vindt
u in "8.3. Configuratie van de pompwerking" op pagina 24.
Verwarmen van ruimten
De buitenunit (1) zal werken om de op de gebruikersinterface
ingestelde doeltemperatuur van het uitgaand water te bereiken.
LET OP
Wanneer de circulatie in elke ruimteverwarmingslus
(FHL1...3) door op afstand gestuurde kleppen (M1...3) wordt
geregeld, moet een omloopklep (9) worden voorzien om te
voorkomen dat de beveiliging met stromingsschakelaar
wordt geactiveerd.
De omloopklep moet worden gekozen zodanig dat de
minimum waterstroom vermeld in "6.7. Waterleidingen" op
pagina 14 altijd verzekerd is.
Kies een omloopklep met drukverschilregeling.
(1) Voor tank zonder elektrische boosterverwarming (RKHTS), de
backupverwarming zal in de stand verwarmen van water voor
huishoudelijk gebruik gebruikt worden.
(2) Enkel van toepassing voor een tank met ingebouwde elektrische
boosterverwarming (RKHW*).
Montagehandleiding
5
7 8
T1 T2 T3
M
M1 M2 M3
FHL1
11 12
FHL2
FHL3
10
(1)
(2)
Verwarmen van water voor huishoudelijk gebruik
Wanneer verwarmen van water voor huishoudelijk gebruik is
ingeschakeld (handbediend door de gebruiker of automatisch door
een weektimer), wordt de doeltemperatuur van het warm water voor
huishoudelijk gebruik bereikt door een combinatie van de
warmtewisselaarspiraal en de elektrische boosterverwarming
(4)
backupverwarming .
Wanneer de temperatuur van het warm water voor huishoudelijk
gebruik onder het door de gebruiker ingestelde instelpunt ligt, wordt
de 3-wegklep geactiveerd om het water voor huishoudelijk gebruik
met de warmtepomp te verwarmen. Bij een grote vraag naar warm
9
water voor huishoudelijk gebruik of een wanneer de temperatuur voor
het warm water voor huishoudelijk gebruik op een hoge waarde is
ingesteld, kan de boosterverwarming (11)
(6)
(4) bijkomend verwarmen.
INFORMATIE
Enkel voor RKHW*:
■
Bij lage buitentemperaturen wanneer de vraag om
ruimten te verwarmen groter is, kan de binnenunit zo
geconfigureerd
boosterverwarming het water voor huishoudelijk
gebruik verwarmt. De volledige capaciteit van de
warmtepomp is dan beschikbaar voor de verwarming
van ruimten.
■
Meer informatie over de configuratie van de tank voor
warm water voor huishoudelijk gebruik bij lage
buitentemperaturen
instellingen" op pagina 26, lokale instellingen [5-02]
tot [5-04].
Enkel voor RKHTS:
■
Bij lage buitentemperaturen wanneer de vraag om
ruimten te verwarmen groter is, kan de binnenunit zo
geconfigureerd worden, dat enkel de warmtepomp en
de backupverwarming op het zelfde ogenblik het
water voor huishoudelijk gebruik verwarmen. Dit
veronderstelt
minimaal onderbroken wordt.
■
Meer informatie over de configuratie van de tank voor
warm water voor huishoudelijk gebruik bij lage
buitentemperaturen
instellingen" op pagina 26, lokale instellingen [5-02]
tot [5-04].
LET OP
Controleer of de juiste lokale instellingen actief zijn of
volgens het toepasselijk type van tank geselecteerd
werden. Zie lokale instellingen in "[4] Werking backup-/
boosterverwarming en uitschakeltemperatuur verwarmen
van ruimten" op pagina 28 voor meer informatie.
(3) Enkel van toepassing voor een tank met ingebouwde elektrische
boosterverwarming (RKHW*).
(4) Enkel van toepassing voor een tank zonder elektrische
boosterverwarming (RKHTS).
(5) Enkel van toepassing voor een tank met ingebouwde elektrische
boosterverwarming (RKHW*).
(6) Enkel van toepassing voor een tank zonder elektrische
boosterverwarming (RKHTS).
(5)
of backupverwarming
worden, dat enkel
vindt u in "8.9. Lokale
dat het verwarmen van
vindt u in "8.9. Lokale
RKHBH/X008BB
Binnenunit voor lucht-water-warmtepompsysteem
4PW62574-2 – 10.2010
(3)
of
de
ruimten
