AVVISO
Assicurarsi che siano attive o selezionate le impostazioni
in loco corrette in base al tipo di serbatoio applicabile. Per
ulteriori informazioni, vedere le impostazioni in loco in
"[4] Funzionamento
surriscaldatore e temperatura
riscaldamento ambiente" a pagina 29.

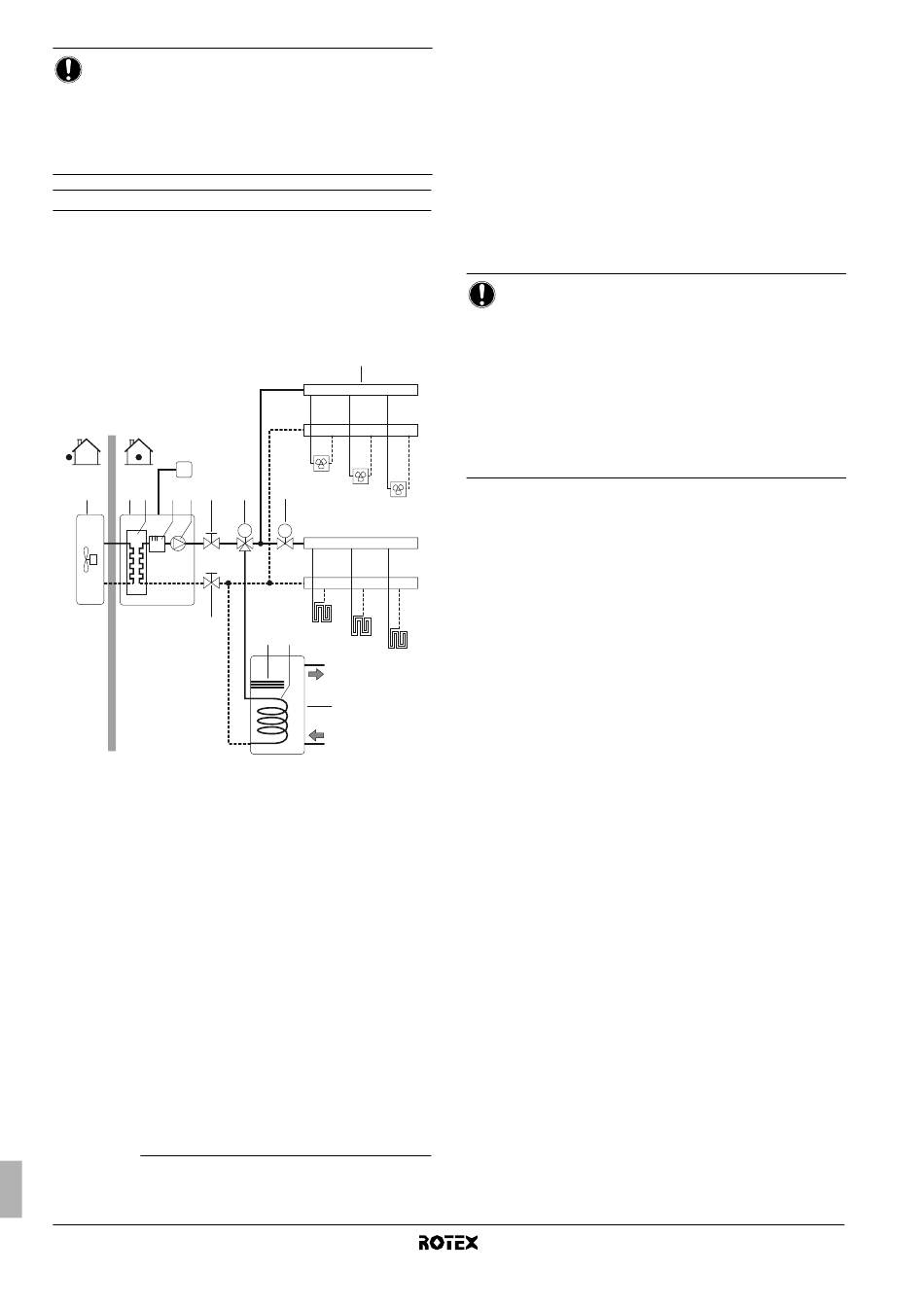

Applicazione 3

Applicazione di riscaldamento e di raffreddamento dell'ambiente con
il termostato ambiente impostato
riscaldamento collegato all'unità interna. Il riscaldamento è fornito
dagli anelli di riscaldamento a pavimento e dai ventilconvettori.
Il raffreddamento è fornito solo dai ventilconvettori.
L'acqua calda per usi domestici viene fornita dal serbatoio dell'acqua
calda per usi domestici collegato all'unità interna.
T
1 2 3 4 5 6
6
1 Unità esterna
2 Unità interna
3 Scambiatore di calore
4 Riscaldatore di riserva
5 Pompa
6 Valvola di chiusura
7 Valvola a 3 vie motorizzata (da reperire in loco)
8 Valvola a 2 vie motorizzata (da reperire in loco)
9 Collettore (da reperire in loco)
10 Serbatoio dell'acqua calda per usi domestici (opzionale)
(2)
11 Surriscaldatore
12 Serpentina dello scambiatore di calore
FCU1...3 Ventilconvettore (opzionale)
FHL1...3 Anello di riscaldamento a pavimento
T Termostato ambiente (opzionale)
(1) Per il serbatoio senza surriscaldatore elettrico (RKHTS), il riscaldatore di
riserva verrà utilizzato nella modalità di riscaldamento dell'acqua per usi
domestici.
(2) Applicabile solo per il serbatoio con surriscaldatore elettrico incorporato
(RKHW*).
Manuale d'installazione
6
del riscaldatore di riserva/
di disattivazione
per raffreddamento/
9
FCU1
8
7 FCU2
FCU3
M M
FHL1
11 12
FHL2
FHL3
10
(1)
Funzionamento della pompa e riscaldamento/raffreddamento
dell'ambiente
A seconda della stagione, il cliente sceglie il riscaldamento o il
raffreddamento sul termostato ambiente (T). La selezione non
è possibile attraverso l'interfaccia dell'utente.
Quando il raffreddamento/riscaldamento dell'ambiente è richiesto dal
termostato ambiente (T), la pompa si avvia e l'unità interna (2) passa
alla "modalità di riscaldamento"/"modalità di raffreddamento". L'unità
esterna (1) si avvia per raggiungere la temperatura target dell'acqua
calda/fredda in uscita.
In modalità di raffreddamento, la valvola a 2 vie (8) si chiude per
impedire all'acqua fredda di entrare negli anelli di riscaldamento
a pavimento (FHL).
AVVISO
■
Collegare i fili del termostato ai terminali corretti
(consultare "Collegamento del cavo del termostato" a
pagina 21) e configurare correttamente i commutatori
bistabili del
"8.2. Configurazione di installazione del termostato
ambiente" a pagina 25).
■
Il collegamento elettrico della valvola a 2 vie (8)
è diverso per una valvola NC (normalmente chiusa)
e per una valvola
Collegarsi ai numeri di terminale corretti come
indicato nel diagramma dei collegamenti elettrici.
L'impostazione ACCESO/SPENTO
riscaldamento/raffreddamento
ambiente e non può essere eseguita attraverso l'interfaccia
dell'utente sull'unità interna.
Riscaldamento dell'acqua per usi domestici
Il riscaldamento dell'acqua per usi domestici è descritto in
"Applicazione 2" a pagina 5.
Unità interna per sistema a pompe di calore aria acqua
microinterruttore (vedere
NO (normalmente aperta)!
del funzionamento
viene effettuata dal termostato
RKHBH/X008BB
4PW62574-1 – 10.2010
