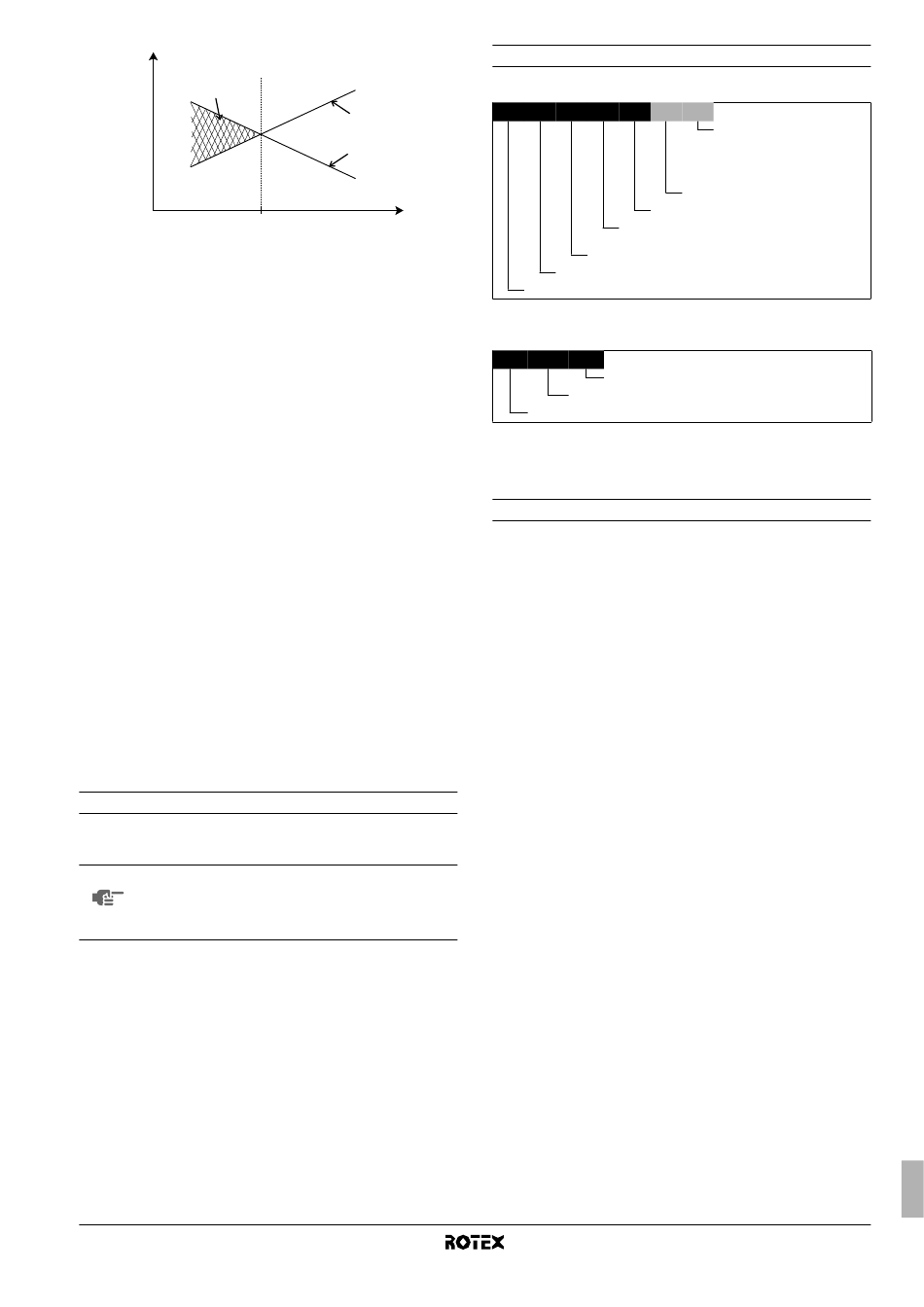

P
H
3
1 Capacitatea pompei termice
2 Capacitate de încălzire necesară (în funcţie de loc)
3 Capacitate de încălzire suplimentară asigurată de încălzitorul
de rezervă
4 Temperatura de echilibru (poate fi stabilită prin interfaţa
utilizatorului, consultaţi "Reglaje locale" la pagina 18)
T
Temperatura mediului (exterioară)
A
P
Capacitatea de încălzire
H
Rezervor de apă menajeră caldă (opţiune)
Un rezervor de apă menajeră caldă RKHW* opţional cu un încălzitor
electric auxiliar integrat de 3 kW poate fi racordat la unitatea
interioară. Rezervorul de apă menajeră caldă este disponibil cu un
dimensiunea: 300 litri. Consultaţi manualul de instalare a rezervorului
de apă menajeră caldă pentru detalii suplimentare.
Setul tăvii de evacuare (opţiune)
Pentru versiunile cu încălzire/răcire (RKHBX), este necesar să
instalaţi setul tăvii de evacuare EKHBDP.
Pentru informaţii suplimentare privind setul tăvii de evacuare,
consultaţi "Instalarea setului tăvii de evacuare EKHBDP (numai
pentru modele RKHBX)" la pagina 9.
Set de alarmă la distanţă (opţiune)
Pentru informaţii privind alarma la distanţă EKRP1HB, consultaţi
manualul de instalare al setului respectiv.
Conexiunea la o reţea de alimentare cu tarife diferenţiate
Acest echipament permite conectarea la reţele de alimentare cu
tarife diferenţiate. Controlul total al unităţii rămâne posibil numai în
cazul în care reţeaua de alimentare cu tarife diferenţiate este de tip
fără întrerupere. Consultaţi "Conexiunea la o reţea de alimentare cu
tarife diferenţiate" la pagina 14 pentru detalii suplimentare.

Obiectul acestui manual

Acest manual de instalare descrie procedeul de dezambalare,
instalare şi racordarea modelelor de unitate interioară RKHBH/X.
NOTĂ Instalarea pompei termice exterioare RRHQ este
descrisă în manualul de instalare al unităţii exterioare.
Funcţionarea unităţii interioare este descrisă în
manualul de exploatare al unităţii interioare.
RKHBH/X016AB
Unitate interioară pentru sistem de pompă termică aer la apă
4PW50205-1A
1
2
T
4
A

Identificarea modelelor

Unitate interioară
RK HB X 016 AB 3
Seria
Indicarea capacităţii de încălzire/răcire (kW)
X = încălzire şi răcire,
H = numai încălzire
Hydro Box
Set Rotex
(a) Pentru valorile exacte, consultaţi "Specificaţii tehnice" la pagina 30.
Setul tăvii de evacuare (opţional)
EK HB DP 150
Tavă de evacuare
Hydro Box
Set european

Accesorii

Accesoriile furnizate cu unitatea interioară
A se vedea figura 1
1 Manual de instalare
2 Manual de exploatare
3 Foaie de instrucţiuni pentru dezambalare
4 Ventilul de închidere
5 Suportul de instalare pe perete
6 Eticheta schemei de conexiuni (în interiorul capacului unităţii
interioare)
7 Şurub de fixare a capacului unităţii interioare
8 Şaibă de nylon
V3
Tensiunea nominală a
încălzitorului de rezervă:
V3 = 1P, 230 V
WN = 3P, 400 V
Capacitatea încălzitorului de rezervă
(kW)
(a)
Manual de instalare
