7 Innenverkabelung
Überprüfen Sie per Sichtkontrolle, ob es im Schaltkasten lose
Anschlüsse oder beschädigte elektrische Bauteile gibt.
8 Verankerung
Überprüfen Sie, dass das Gerät gut verankert steht, damit nach
dem Einschalten keine ungewöhnlichen Betriebsgeräusche oder
Vibrationen entstehen.
9 Beschädigte Ausstattung
Überprüfen Sie die Einheit innen auf beschädigte Teile oder
zusammengedrückte Rohrleitungen.
10 Austritt von Kältemittel
Überprüfen Sie das Innere der Einheit auf austretendes
Kältemittel. Ist das der Fall, verständigen Sie bitte sofort Ihren
Händler.
11 Versorgungsspannung
Überprüfen Sie die vorliegende Netzspannung anhand des
entsprechenden Schildes im Zählerkasten. Die Spannung muss
mit der auf dem Typenschild der Einheit angegebenen
Spannung übereinstimmen.
12 Rohrgröße und Rohrisolierung
Achten Sie darauf, dass die korrekten Rohrgrößen installiert
werden und die Isolierungsarbeiten ordnungsgemäß ausgeführt
werden.
13 Absperrventile
Stellen Sie sicher, dass die Absperrventile an der Außeneinheit
(Gas und Flüssigkeit) vollständig geöffnet sind.
14 Entlüftungsventil
Vergewissern Sie sich, dass das Entlüftungsventil geöffnet ist
(mindestens um 2 Umdrehungen).
15 Druckentlastungsventil
Prüfen Sie anhand des Druckentlastungsventils, dass die
Reserveheizung voll mit Wasser gefüllt ist. Das ist der Fall, wenn
statt Luft Wasser austritt.
HINWEIS
Wenn das System betrieben wird, obwohl die
Reserveheizung nicht vollständig gefüllt ist, führt das
zu einer Beschädigung der Reserveheizung!
16 Wasser-Leckagen
Überprüfen Sie das Innere der Einheit auf austretendes Wasser.
Schließen Sie im Fall einer Wasser-Leckage die Absperrventile
am Einlass und Auslass. Wenden Sie sich dann an Ihren
örtlichen Händler.
17 Absperrventile
Achten Sie darauf, dass die Absperrventile korrekt installiert und
vollständig geöffnet sind.
HINWEIS
Wird das System mit geschlossenen Ventilen
betrieben, führt das zu Beschädigungen der Pumpe!

8.7. Einschalten der Inneneinheit

Wenn die Stromversorgung der Inneneinheit eingeschaltet ist, wird
"88" an der Benutzerschnittstelle während ihrer Initialisierung
angezeigt, was insgesamt 30 Sekunden dauern kann. Während
dieser Phase ist es nicht möglich, an der Benutzerschnittstelle
Bedienschritte vorzunehmen.
Installationsanleitung
26
8.8. Einstellung der Umdrehungsgeschwindigkeit
der Pumpe
Die Umdrehungsgeschwindigkeit der Pumpe kann an der Pumpe
ausgewählt werden (siehe "5.2. Hauptkomponenten" auf Seite 10).
Standardmäßig ist die Pumpe
Umdrehungsgeschwindigkeit gestellt (I). Wenn der
Wasserdurchfluss im System zu schnell ist (z.B.
weil das Wasser im Kreislauf Strömungsgeräusche
verursacht), kann die Durchflussgeschwindigkeit
auf mittlere Geschwindigkeit (II) oder auf Langsam
(III) gestellt werden.

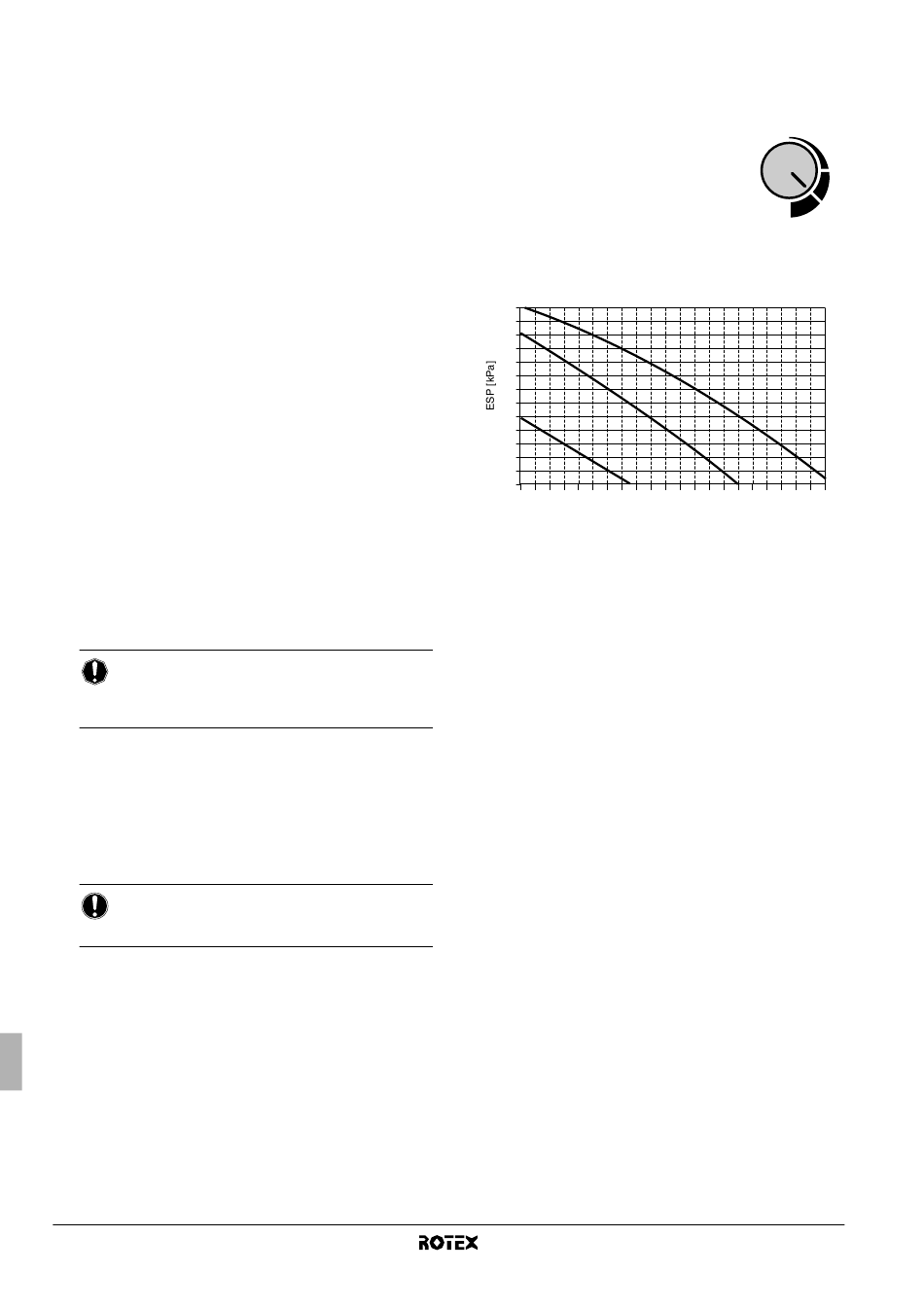

Das nachfolgende Diagramm zeigt den verfügbaren externen
statischen Druck (ESP, angegeben in kPa) in Abhängigkeit vom
Wasserdurchfluss (l/min).
65
60
55
50
45
II II
40
35
30
25
20
III III
15
10
5
0
16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58

8.9. Bauseitige Einstellungen

Die Inneneinheit sollte durch den Installateur so konfiguriert werden,
dass es der Installationsumgebung
Optionen, etc.) und dem Bedarf des Benutzers entspricht. Dazu
stehen Einstellmöglichkeiten zur Verfügung, die als bauseitige
Einstellungen bezeichnet werden. Diese bauseitigen Einstellungen
sind einsehbar und programmierbar über die Benutzerschnittstelle,
die an der Inneneinheit angeschlossen ist.
Jeder bauseitigen Einstellung ist ein Code bestehend aus einer
3-stelligen Zahl zugeordnet, zum Beispiel [1-03]. Dieser Code wird
über das Display der Benutzerschnittstelle angezeigt. Die erste Ziffer
[1] gibt den "ersten Code" oder die Gruppe der bauseitigen
Einstellmöglichkeiten an. Die zweite und dritte Ziffer [03] bezeichnen
zusammen den "zweiten Code".
Eine Liste aller bauseitigen Einstellungen und Standardwerte finden
Sie in "8.10. Tabelle bauseitiger Einstellungen" auf Seite 40. In
derselben Liste finden Sie 2 Spalten, in denen Sie jeweils das Datum
und den geänderten Einstellwert notieren können, wenn Sie eine
Einstellung abweichend vom Standardwert vornehmen.
Eine detaillierte Beschreibung jeder bauseitigen Einstellmöglichkeit
finden Sie unter "Detaillierte Beschreibung" auf Seite 27.
Inneneinheit für Luft-Wasser-Wärmepumpensystem
auf höchste
III
I
I I
[l/min]
(Außenklima, installierte
RKHBH/X016BB
4PW62576-1 – 10.2010
II
