R5 – Installation der Maschine
Saugschlauch mit optionalem Schlauch-
anschluss anschließen
Wenn Sie den Saugschlauch des Absauggeräts nicht
direkt an die Maschine anschließen können, instal-
lieren Sie den Schlauchanschluss folgendermaßen:
1.
Beziehen Sie den Schlauchanschluss über Ihren
Kundendienst.
2.
Drehen Sie das Gewinde des Schlauch-
anschlusses entgegen dem Uhrzeigersinn, bis
der Anschluss vollständig geöffnet ist.
Wenn sich das Gewinde dabei löst, setzen Sie es
wieder auf den Anschluss und drehen es einmal
im Uhrzeigersinn, sodass es wieder mit dem
Anschluss verschraubt ist.
3.
Führen Sie den Saugschlauch des Absauggeräts in
den Schlauchanschluss auf der Gewindeseite ein.

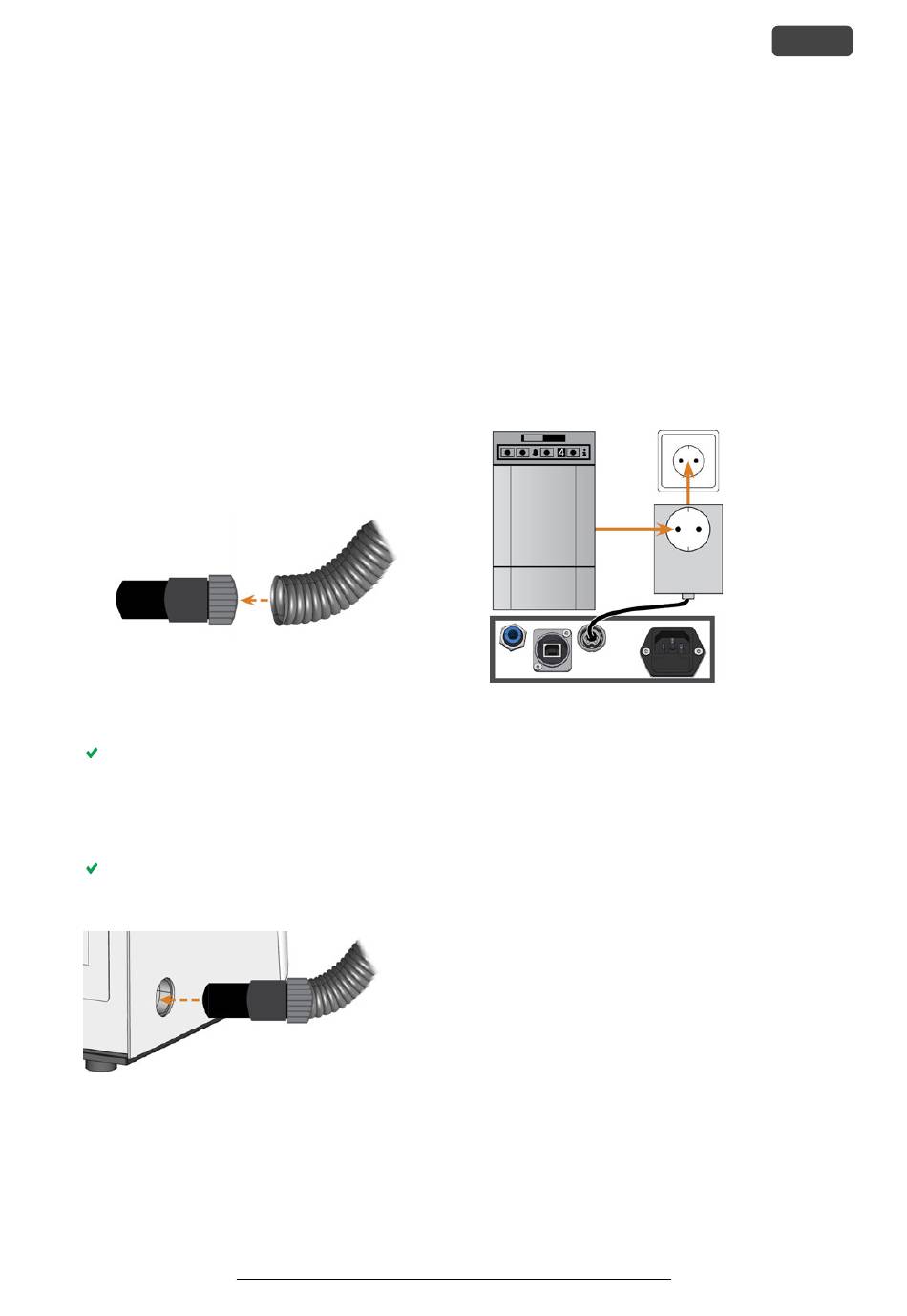

A
. 15 – S
BB
AUGSCHLAUCH IN
4.
Drehen Sie das Gewinde am Schlauchanschluss
im Uhrzeigersinn bis zum Anschlag.
Der Saugschlauch ist fest mit dem Schlauch-
anschluss verbunden.
5.
Führen Sie den Schlauchanschluss in die Öffnung
für die Absauganlage an der Maschine ein. Stel-
len Sie sicher, dass er fest sitzt.
Die Installation des Saugschlauchs mit optionalem
Schlauchanschluss ist abgeschlossen.
A
. 16 – S
BB
CHLAUCHANSCHLUSS IN
EINFÜHREN
S
CHLAUCHANSCHLUSS EINFÜHREN
Ö
A
FFNUNG FÜR DIE
BSAUGANLAGE
Original-Betriebsanleitung: R5
Stand: 10.05.2019
Schalteinheit anschließen
Wenn Sie möchten, dass die Maschine das Absaug-
gerät automatisch ein- und ausschaltet, aber kein
Datenkabel verfügbar ist, verwenden Sie die optio-
nale Schalteinheit. Die Schalteinheit ist nicht weltweit
erhältlich.
1.
Verbinden Sie das Stromkabel des Absauggeräts
mit der Schalteinheit.
2.
Verbinden Sie das Steuerungskabel der Schalt-
einheit mit der Absaugschnittstelle am Anschluss-
panel der Maschine.
3.
Stecken Sie die Schalteinheit in eine Steckdose.
A
. 17 – S
A
BB
CHALTEINHEIT AN
BSAUGGERÄT UND
ANSCHLIEßEN
DE 25
