VHF R5 Mode D'emploi D'origine page 192

ES 40
Fijar y retirar piezas en bruto
La máquina puede procesar las siguientes piezas en
bruto:
Discos con un diámetro de 98,5 mm – 98,8 mm
n
Bloques, máx. tamaño: 40 x 20 x 20 mm (largo x
n
profundo x alto)
Pilares prefabricados
n
* requiere un equipamiento adicional
Podrá obtener equipamiento adicional a través
del servicio de atención al cliente.
Cómo fijar los diferentes tipos de pieza en
bruto
¿Soporte
Tipo pieza
requerido?
Discos No
Bloques Sí
Pilares prefa- Sí
bricados
*
Cómo fijar
Discos >> Portapiezas
o
Discos >> Almacén de piezas
en bruto
Bloques >> Portabloques >>
Portapiezas
o
Bloques >> Portabloques >>
Almacén de piezas en bruto
Pilares prefabricados >>
Soporte de pilar prefabricado
>> Portapiezas
o
Pilares prefabricados >>
Soporte de pilar prefabricado
>> Almacén de piezas en
bruto
Instrucciones de uso originales: R5
Versión: 10/05/2019
R5 – Funcionamiento: preparar tareas
Fijar bloques en el portabloques
Puede fijar hasta 6 bloques en el portabloques.
El tipo de bloque, el número de bloques y las
posiciones de bloque deben coincidir con la
tarea correspondiente en DentalCAM.

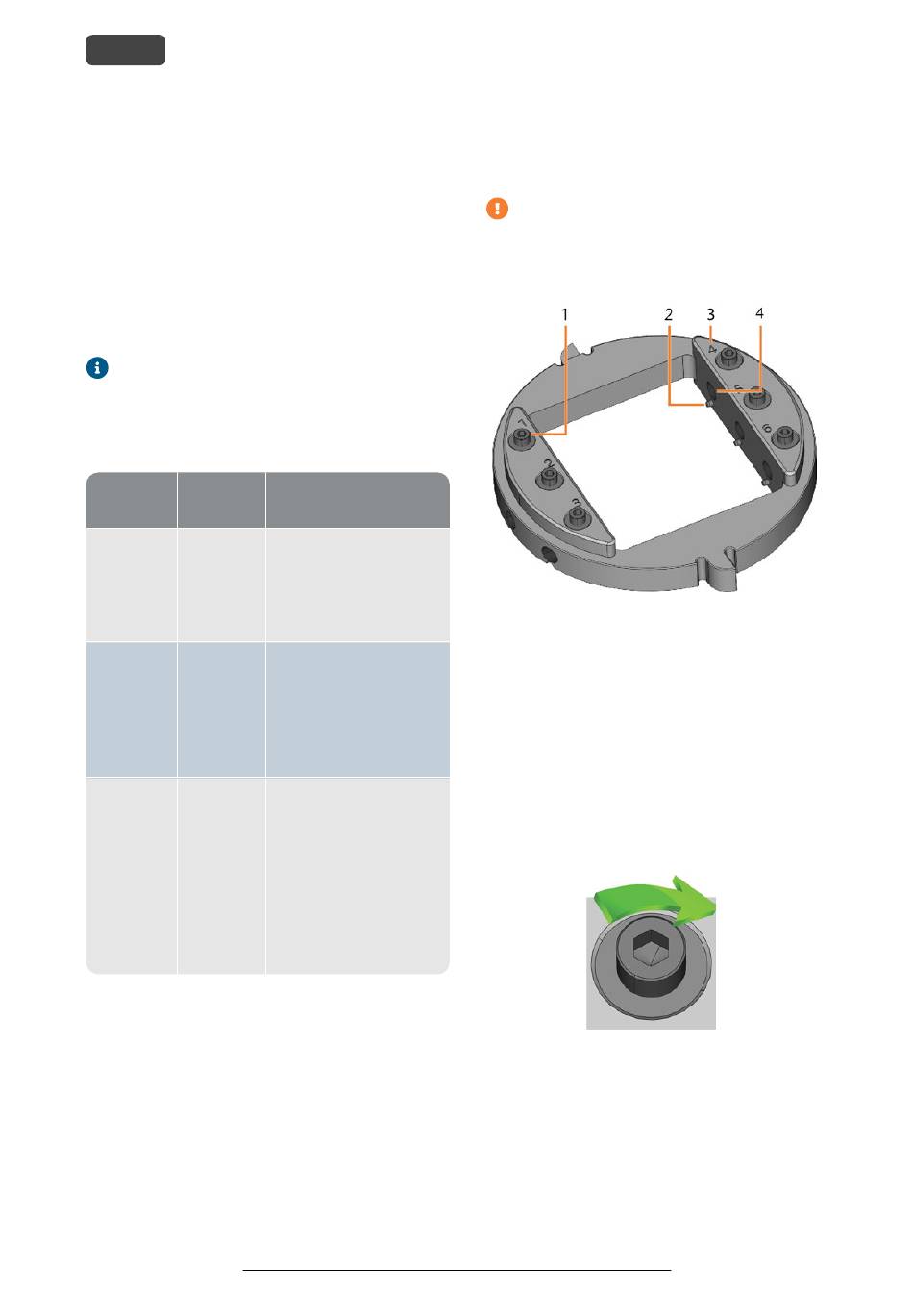

F . 40 – E R5
IG L PORTABLOQUES
1.
Tornillo de fijación (x 6)
2.
Clavija de posicionamiento (x 6)
3.
Números de posición (1-6)
4.
Orificio para mangos de bloque (x 6)
1.
Utilice la llave dinamométrica proporcionada
para aflojar el tornillo de fijación en la posición
deseada.
F . 41 – D
IG ESATORNILLAR EL TORNILLO EN LA POSICIÓN DESEADA
2.
Si la pieza en bruto es una pieza en bruto mul-
ticapa, oriéntela de modo que la capa de color
superior se encuentre arriba.
3.
Sitúe el bloque de tal modo que la clavija de posi-
cionamiento del portabloques se encuentre en la
ranura del mango del bloque.
