VHF R5 Mode D'emploi D'origine page 274

FR 42

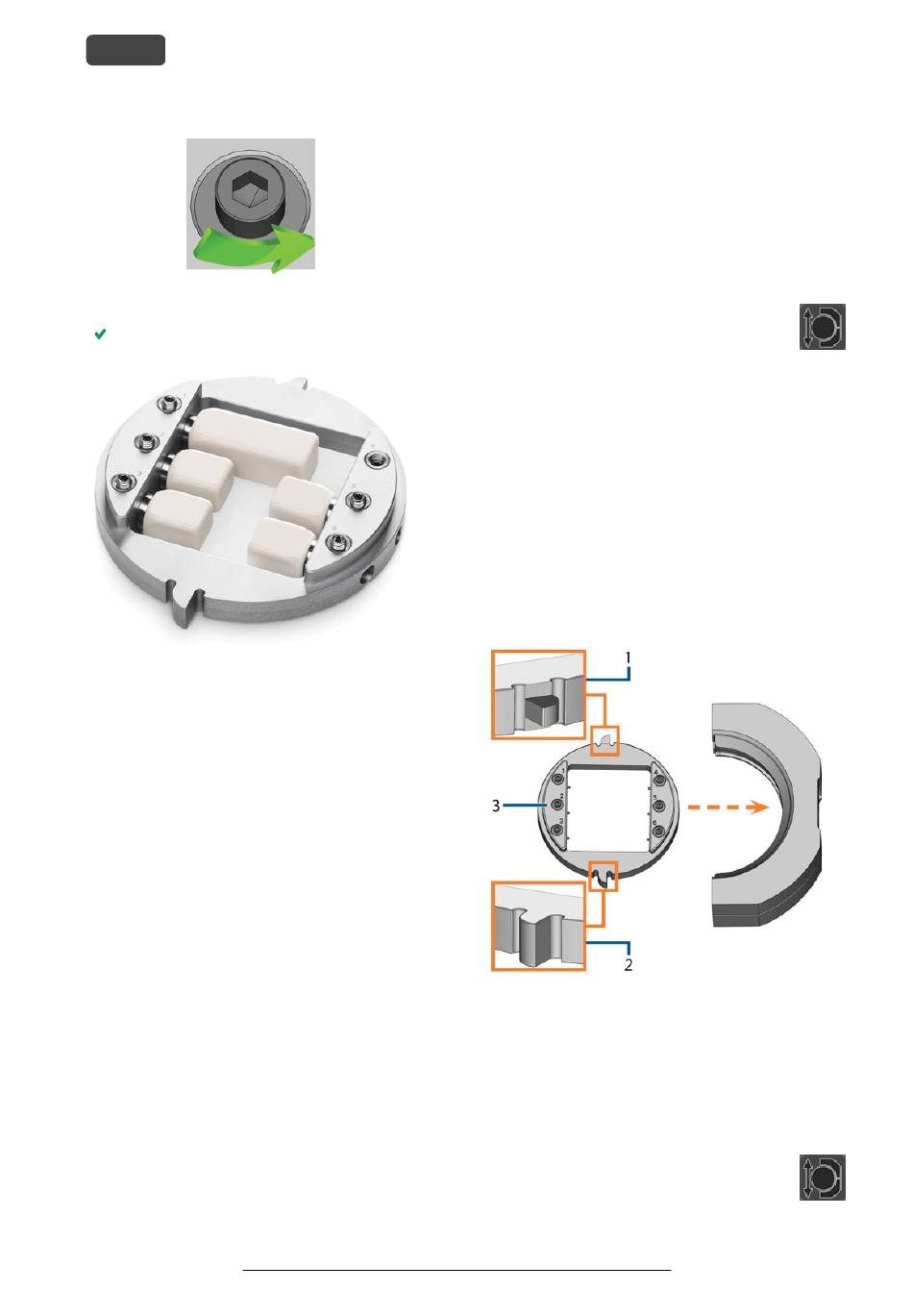

F . 44 – V
IG ISSER LA VIS POUR IMMOBILISER LE BLOC
Vous pouvez maintenant monter le porte-bloc.
F . 45 – U - R5
IG N PORTE BLOC AVEC
5
BLOCS MONTÉS
Mode d'emploi d'origine: R5
Version : 10/05/2019
R5 – Fonctionnement : Préparer les tâches
Montage du porte-bloc dans le local de
travail
Si vous ne voulez usiner des blocs que dans un seul
support de pièces brutes, le montage direct du
support de pièces brutes dans le local de travail est
plus rapide qu'avec le changeur de pièces brutes.
1.
Ouvrez la porte du local de travail.
2.
Ouvrez le support de pièces brutes en
sélectionnant l'icône illustrée dans la
Usinage
vue dans DentalCNC.
3.
Retirez la pièce brute du support de pièces
brutes, le cas échéant.
4.
Orientez correctement le porte-bloc :
Les numéros identifiant les positions du
n
bloc doivent être orientés vers le haut.
L'aide au positionnement à hauteur réduite
n
doit être positionnée à l'arrière.
L'aide au positionnement à pleine hauteur
n
doit être positionnée à l'avant.
5.
Poussez le support de pièces brutes dans le sup-
port de pièces brutes.
F . 46 – I
IG NSÉRER LE SUPPORT DE PIÈCES BRUTES CORRECTEMENT
ORIENTÉ DANS LE SUPPORT DE PIÈCES BRUTES
1.
Aide au positionnement arrière (hauteur réduite)
2.
Aide au positionnement avant (pleine hauteur)
3.
Côté supérieur du porte-bloc
6.
Fermez le support de pièces brutes en
sélectionnant l'icône illustrée dans la
Usinage
vue dans DentalCNC.
