R5 – Installazione della macchina
Installazione del sistema di estra-
zione dell'aria
Componenti del sistema di estrazione dell'aria:
Componente Fonte
Il dispositivo Servizio
di aspirazione clienti,
incl. tubo di rivenditori
aspirazione specializzati
Unità di Servizio
manovra clienti
*
Cavo dati delle Produttore
unità di aspi- dell'unità
razione di aspi-
supportate razione
Connessione Servizio
del tubo clienti
* L'unità di manovra non è disponibile in tutto il
mondo.
Requisiti dell'unità di aspirazione
Utilizzare un dispositivo di aspirazione che abbia
solo le seguenti caratteristiche:
Progettato per l'uso commerciale nel settore
n
dentale
Dotato di un filtro appartenente alla classe di fil-
n
trazione M
Adatto al luogo di esercizio della macchina
n
Dotato di dispositivi di sicurezza che proteggono
n
dalle scariche elettrostatiche (ad es. attraverso
un tubo di aspirazione antistatico)
Capacità minima di estrazione: 3.500 l/min a
n
220 hPa (123,6 cfm a 3,2 psi).
Richiesto? Prerequisito
Sì –
No Cavo dati
dell'unità di
aspirazione
non utilizzato
No Unità di aspi-
razione suppor-
tata; unità di
manovra non
utilizzata
Se il tubo –
di aspi-
razione
non entra
Istruzioni d'uso originali: R5
Edizione: 10/05/2019
Installazione dell'unità di aspirazione.
È possibile installare l'unità di aspirazione come
segue:
1.
Leggere la documentazione dell'unità di aspi-
razione. Seguire sempre le istruzioni operative e
di sicurezza.
2.
Controllare se la connessione del tubo di aspi-
razione ha un diametro esterno di 45 mm. Se il
diametro è diverso, regolare il tubo o utilizzare la
connessione opzionale.
3.
Inserire il tubo dell'unità di aspirazione
nell'apertura per l'estrazione dell'aria della mac-
china. Assicurarsi che il tubo di aspirazione sia
posizionato correttamente.

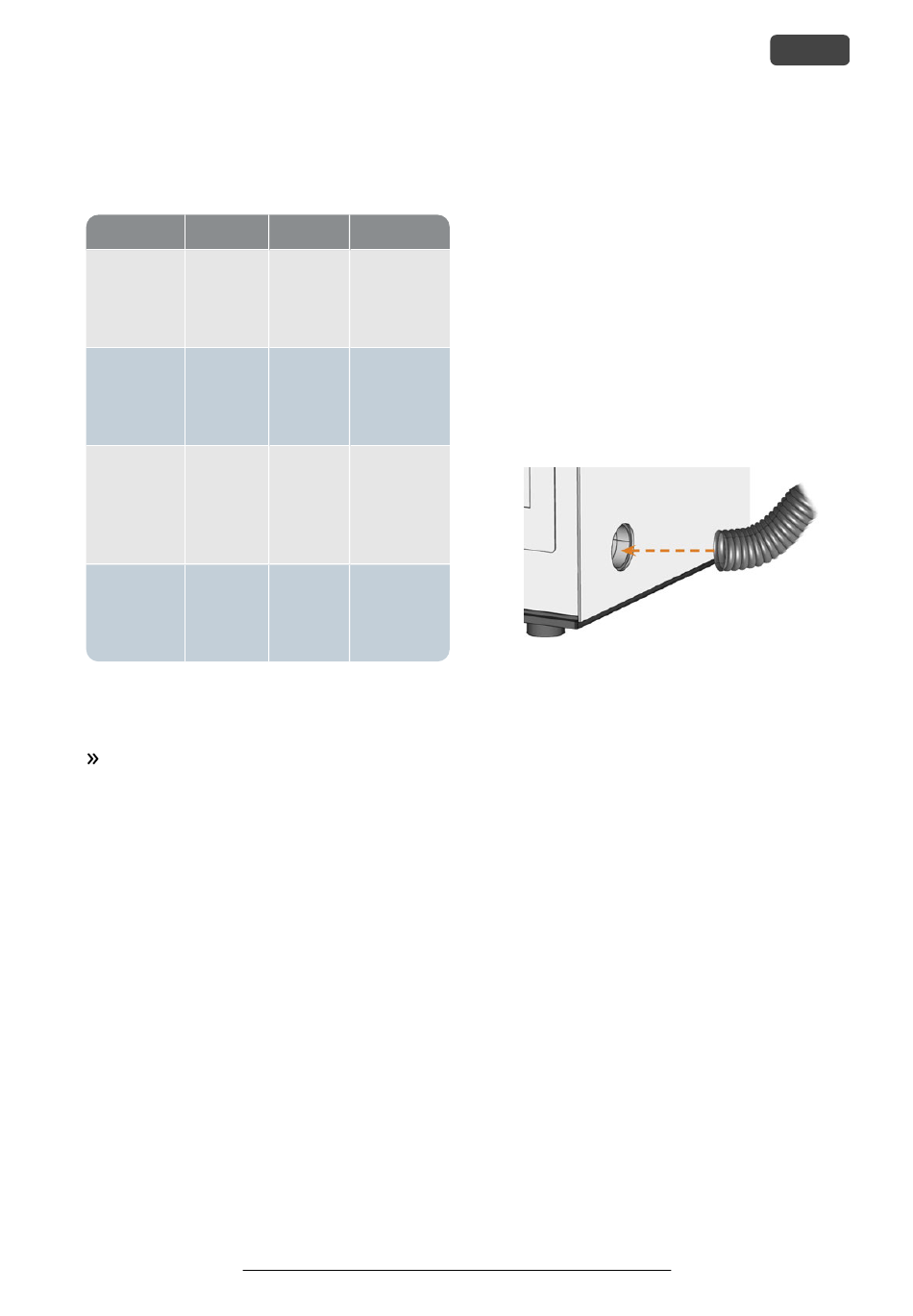

F . 14 – I
IG NSERIMENTO DEL TUBO DI ASPIRAZIONE NELLA
MACCHINA
4.
Se si desidera che la macchina accenda e spenga
automaticamente l'unità di aspirazione, sele-
zionare una delle seguenti opzioni:
Installare l'unità di manovra (accessorio
n
opzionale). L'unità di manovra non è dispo-
nibile in tutto il mondo.
Collegare un cavo dati fornito dal produt-
n
tore dell'unità di aspirazione alla porta dati
del gruppo di aspirazione della macchina. Il
manuale dell'unità di aspirazione dovrebbe
contenere ulteriori dettagli.
5.
Continuare con l'installazione dell'unità di aspi-
razione come descritto nella documentazione
dell'unità.
IT 25
