DE 24
Absauganlage installieren
Komponenten der Absauganlage:
Komponente Quelle
Absauggerät Kunden-
inkl. Saug- dienst,
schlauch Fach-
händler
Schalteinheit Kunden-
dienst
*
Datenkabel für Hersteller
unterstützte des Absaug-
Absauggeräte geräts
Schlauch- Kunden-
anschluss dienst
* Die Schalteinheit ist nicht weltweit erhältlich.
Anforderungen an das Absauggerät
Verwenden Sie ausschließlich ein Absauggerät mit
den folgenden Eigenschaften:
Ausgelegt für den gewerblichen Einsatz im Den-
n
talbereich
Ausgestattet mit einem Filter der Filterklasse M
n
Geeignet für den Standort der Maschine
n
Verfügt über Schutzvorrichtungen, die Sie vor sta-
n
tischen Entladungen schützt (z. B. durch einen
anti-statischen Saugschlauch)
Mindestabsaugleistung: 3.500 l/min bei 220 hPa
n
(123,6 cfm bei 3,2 psi)
Erfor- Voraus-
derlich? setzung
Ja –
Nein Datenkabel
des Absaug-
geräts nicht
verwendet
Nein Unterstütztes
Absauggerät;
Schalteinheit
nicht
verwendet
Wenn der –
Saug-
schlauch
nicht passt
Original-Betriebsanleitung: R5
Stand: 10.05.2019
R5 – Installation der Maschine
Absauggerät anschließen
Sie installieren das Absauggerät folgendermaßen:
1.
Lesen Sie die Dokumentation für das Absaug-
gerät. Befolgen Sie jederzeit die Anleitung und
Sicherheitshinweise.
2.
Prüfen Sie, ob der Anschluss des Saugschlauchs
einen Außendurchmesser von 45 mm hat. Wenn
der Durchmesser abweicht, passen Sie entweder
den Schlauch an oder verwenden Sie den optio-
nalen Schlauchanschluss
3.
Stecken Sie den Saugschlauch des Absauggeräts
in die Öffnung für die Absauganlage der
Maschine. Achten Sie darauf, dass der Saug-
schlauch fest sitzt.

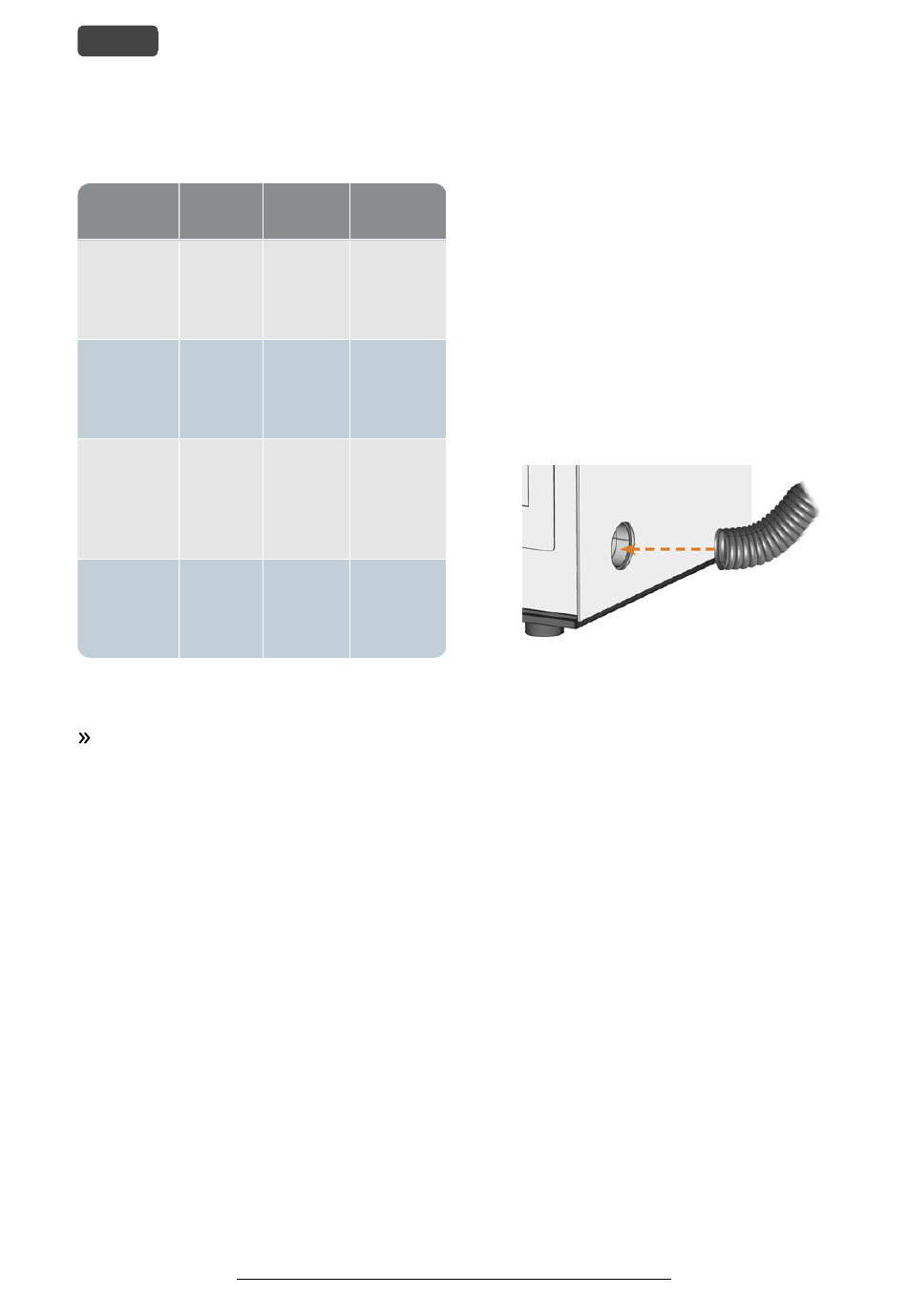

A . 14 – S
BB AUGSCHLAUCH IN
EINFÜHREN
4.
Wenn die Maschine das Absauggerät automatisch
ein- und ausschalten soll, wählen Sie 1 der fol-
genden Möglichkeiten:
Installieren Sie die Schalteinheit (Zusatzaus-
n
stattung). Die Schalteinheit ist nicht welt-
weit erhältlich.
Verbinden Sie ein Datenkabel, das vom
n
Hersteller des Absauggeräts bereitgestellt
wird, mit dem Datenport der Maschine. Die
Betriebsanleitung des Absauggeräts sollte
weitere Details enthalten.
5.
Fahren Sie mit der Installation des Absauggeräts
fort, wie in der Dokumentation zum Gerät
beschrieben.
Ö M
FFNUNG AN DER ASCHINE
