R5 – Mantenimiento y hágalo usted mismo

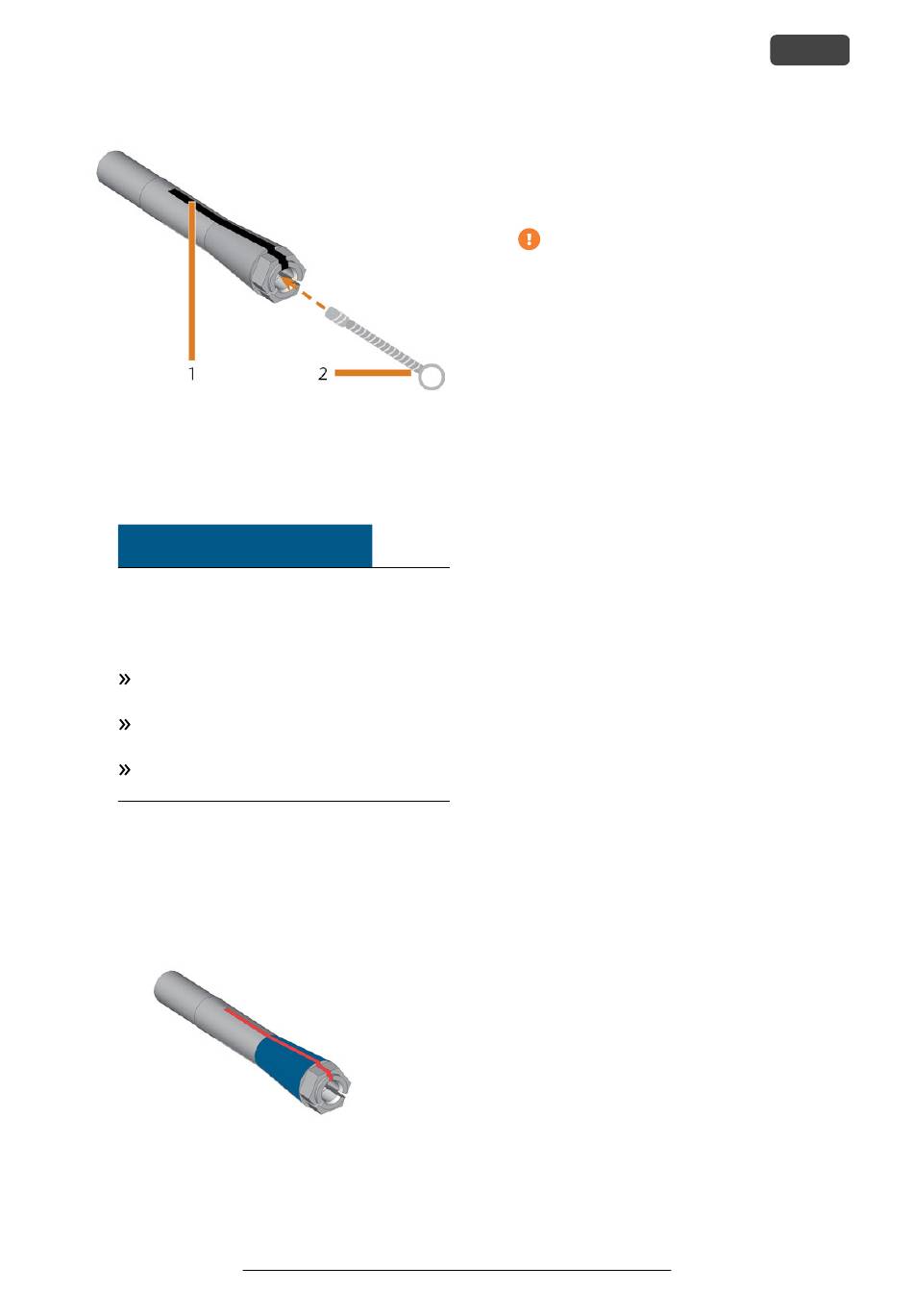

F . 76 – L
IG IMPIEZA DE LA PINZA DE SUJECIÓN
1.
Ranura longitudinal
2.
Cepillo de limpieza
AVISO
Daños en el husillo por el uso de grasa
inadecuada o incorrectamente aplicada
El husillo puede resultar dañado si utiliza una
grasa inadecuada o si la grasa penetra en las
ranuras longitudinales de la pinza de sujeción.
Asegúrese de que no entre grasa en las ranu-
ras longitudinales de la pinza de sujeción.
Aplique solo una cantidad muy pequeña de
grasa, algo similar a la cabeza de un alfiler.
Utilice únicamente la grasa para pinzas de
sujeción incluida en el kit de mantenimiento.
9.
Coloque una pequeña cantidad de grasa para pin-
zas de sujeción en el dedo índice y extiéndala
con el dedo pulgar.
10.
Aplique la grasa extendida sobre los flancos de la
pinza de sujeción.
F . 77 – E
IG NGRASAR LA PINZA DE SUJECIÓN
QUE SE DEBE APLICAR GRASA APARECE MARCADA EN AZUL
RANURA QUE NO DEBE ENGRASARSE APARECE MARCADA EN ROJO
;
LA SUPERFICIE A LA
;
LA
Instrucciones de uso originales: R5
Versión: 10/05/2019
11.
Con una mano, introduzca el pasador de medi-
ción en la pinza de sujeción y sujételo. Con la
tuerca moleteada en la otra mano, enrosque la
pinza de sujeción en el husillo y apriétela.
Es imprescindible que gire la tuerca mole-
teada hasta el tope para que la pinza de
sujeción quede bien apretada en el
husillo. De lo contrario pueden darse
imprecisiones de concentricidad que afec-
tarán negativamente los resultados de
mecanizado.
12.
Retire el pasador de medición de la pinza de suje-
ción y guárdelo junto con los otros componentes
del kit de mantenimiento del husillo.
13.
Limpie la placa de boquillas.
