R5 – Entretien et « fais-le-toi-même » (DIY)
Remplacer les inserts du magasin
d'outils
Lorsque les inserts du magasin d'outils sont usés,
remplacez-les par des inserts neufs. Les nouveaux
inserts sont livrés sans trous pour les outils. Les trous
doivent être percés dans les inserts avec la machine.
Des inserts de magasin d'outils ainsi que les
n
outils de perçage nécessaires sont livrés avec
votre machine.
Vous pouvez obtenir d'autres inserts et outils de
n
perçage auprès de votre service à la clientèle.
La documentation du logiciel de fabrication
contient des instructions étape par étape pour
percer les trous dans les inserts. Les para-
graphes qui suivent indiquent comment
changer les inserts du magasin d'outils dans la
machine.
Vous pouvez remplacer les inserts de magasin d'outils
comme suit :
1.
Ayez l'insert du magasin d'outils de rechange à
portée de main.
2.
Ouvrez la porte du local de travail.
3.
Sortez le magasin d'outils du local de travail.
4.
Retirez tous les outils du magasin d'outils.
5.
Dévissez les 4 vis sur la face inférieure du maga-
sin d'outils ( Fig. 90 – bas ,

étape 1).
F . 90 – L 4
IG ES VIS SUR LA FACE INFÉRIEURE DU MAGASIN
' (
D OUTILS MARQUÉ EN ORANGE
6.

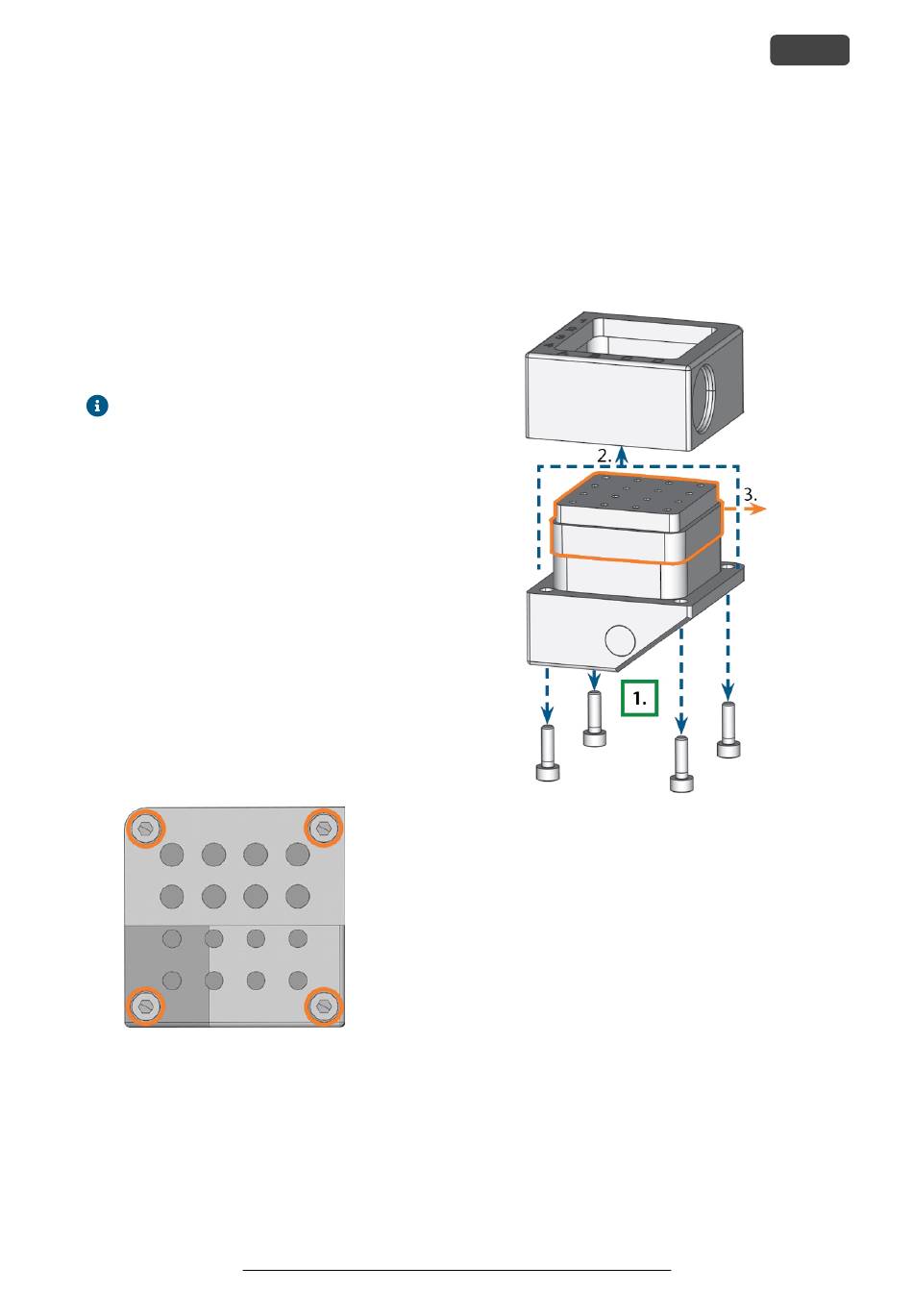

Soulever le couvercle du magasin (
, étape 2).
bas
7.
Retirez l'insert du magasin d'outils existant (
Fig. 91 – bas , étape 3) et remplacez-le par un
nouveau.
Fig. 91 – bas ,

)
Fig. 91 –


Mode d'emploi d'origine: R5
Version : 10/05/2019
8.
Remettez le couvercle sur le magasin d'outils et
vissez-le.
9.
Remontez le magasin d'outils dans le local de tra-
vail.
10.
Suivez les instructions dans la documentation
pour DentalCNC et percez les positions d'outils
en utilisant le foret fourni.
