Maschineninstallation (Schema)
Sie können entweder die Schalteinheit inklusive
Steuerungskabel oder das Datenkabel von
unterstützten Absauggeräten verwenden. Das
Datenkabel wird vom Hersteller des Absaug-
geräts bereitgestellt.

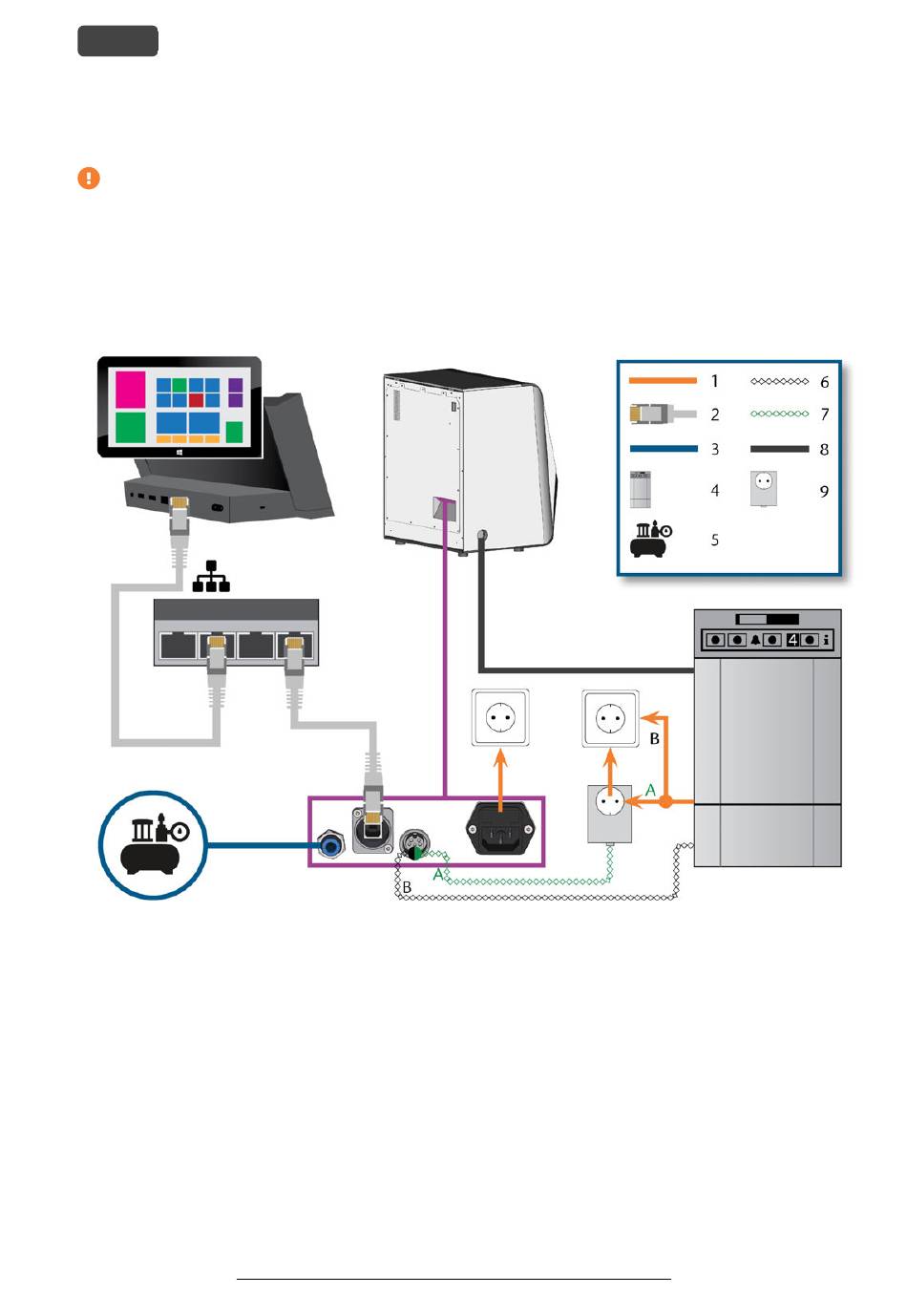

A . 9 – M
BB ASCHINENINSTALLATION
1.
Stromanschluss
2.
Ethernet-Netzwerkkabel
3.
Druckluftschlauch
4.
Absauggerät
5.
Externe Druckluftversorgung
6.
Datenkabel für unterstützte Absauggeräte (optional)
7.
Steuerkabel der Schalteinheit (optional)
8.
Saugschlauch
9.
Schalteinheit (optional)
(S )
CHEMA
Original-Betriebsanleitung: R5
Stand: 10.05.2019
R5 – Installation der Maschine
