R5 – Installer la machine
Installation de la machine
(schéma)
Vous pouvez soit utiliser l'unité de commu-
tation, y compris le câble de commande ou le
câble de données des unités d'aspiration
prises en charge. Le câble de données doit
être fourni par le fabricant de l'unité
d'aspiration.

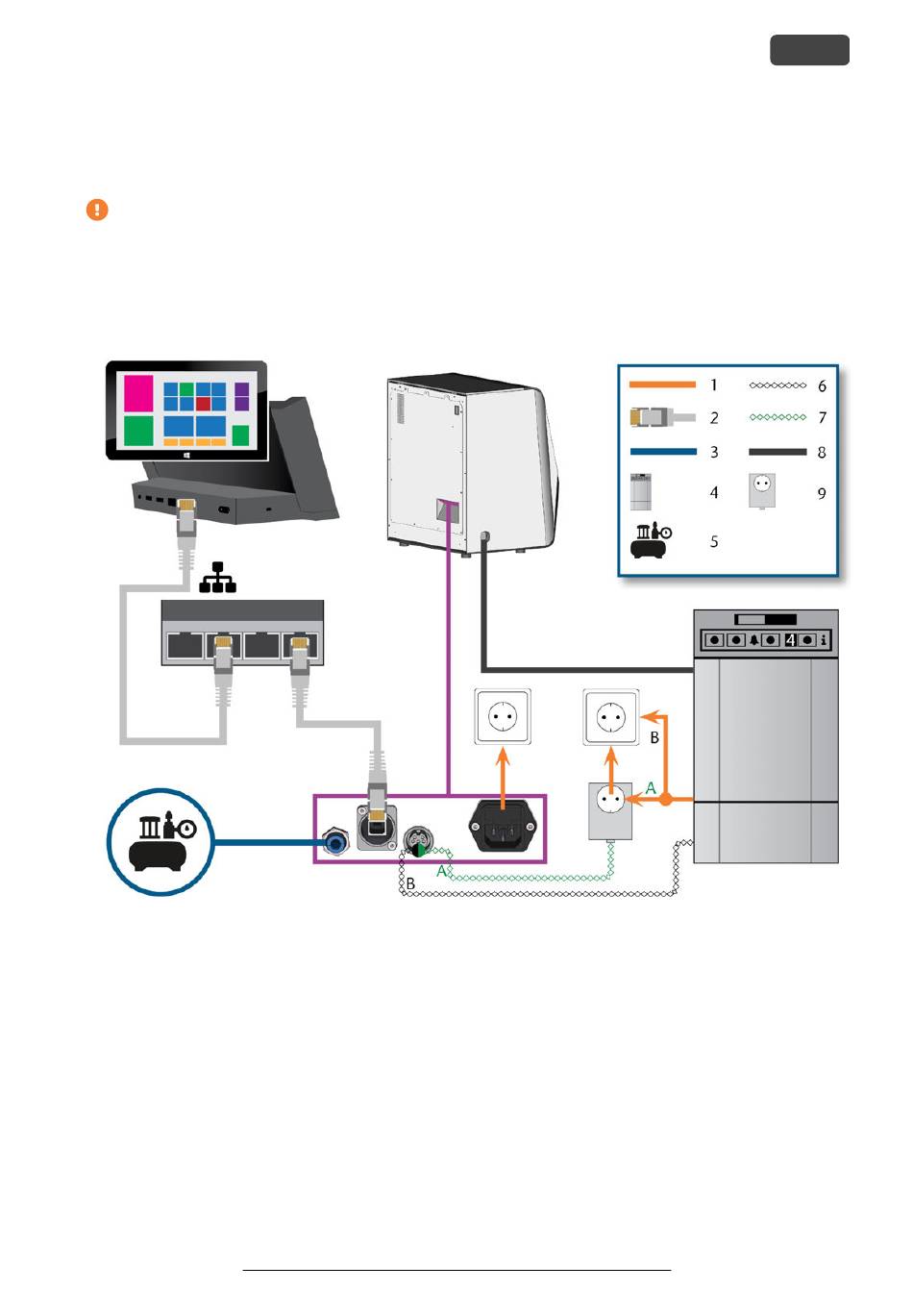

F . 9 – I
IG NSTALLATION DE LA MACHINE
1.
Raccordement électrique
2.
Câble réseau Ethernet
3.
Tuyau pneumatique
4.
Unité d'aspiration
5.
Alimentation en air comprimé externe
6.
Câble de données des unités d'aspiration supportées (facultatif)
7.
Câble de commande de l'unité de commutation (facultatif)
8.
Tuyau d'aspiration
9.
Unité de commutation (facultatif)
( )
SCHÉMA
Mode d'emploi d'origine: R5
Version : 10/05/2019
FR 21
