R5 – Instalación de la máquina

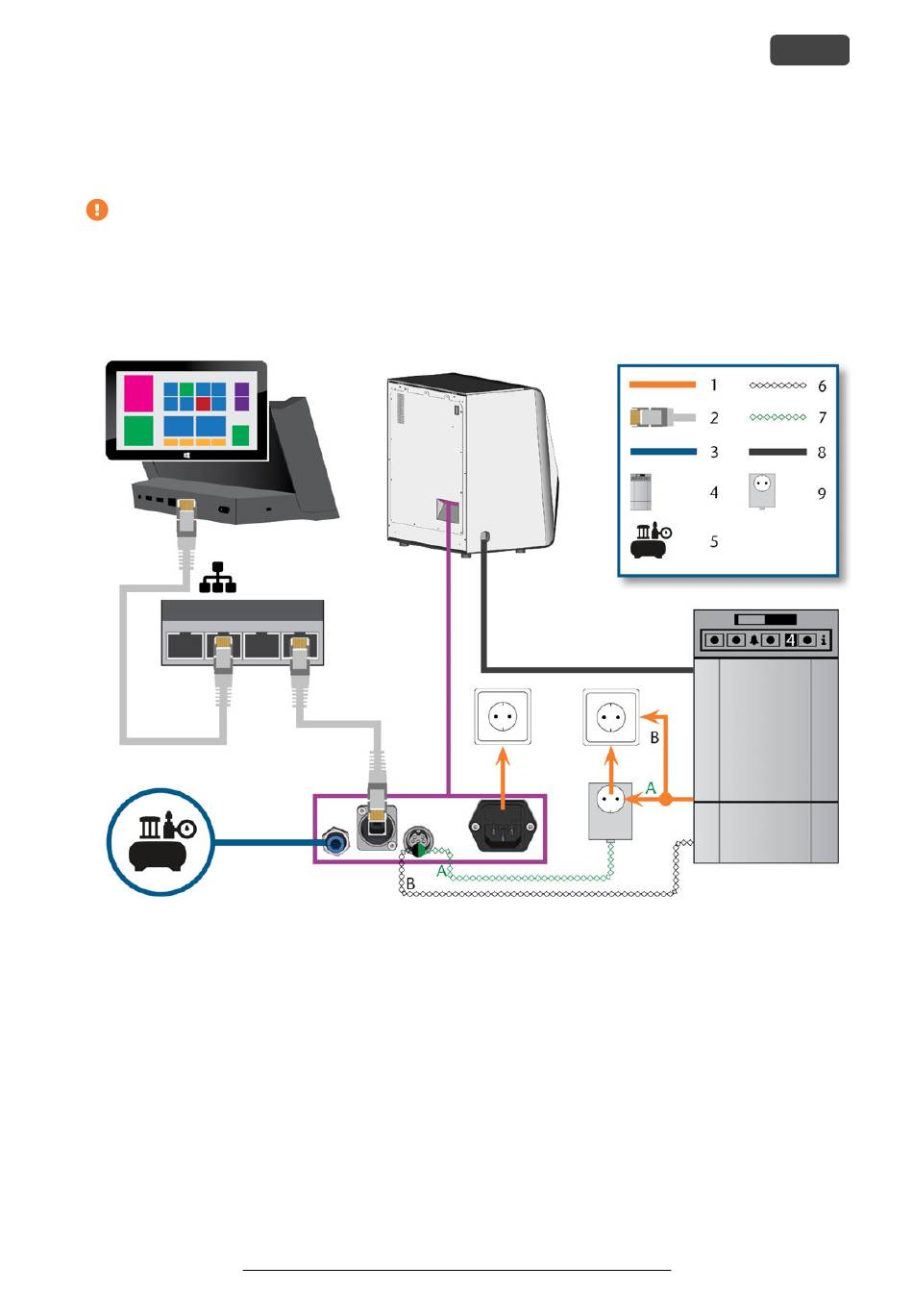

Esquema de instalación de la
máquina
Puede o bien utilizar la unidad de conmu-
tación, incluido el cable de control, o bien el
cable de datos de los dispositivos de aspi-
ración compatibles. El cable de datos debe ser
proporcionado por el fabricante del dispo-
sitivo de aspiración.
F . 9 – E
IG SQUEMA DE INSTALACIÓN DE LA MÁQUINA
1.
Conexión eléctrica
2.
Cable de red Ethernet
3.
Manguera neumática
4.
Dispositivo de aspiración
5.
Suministro de aire comprimido externo
6.
Cable de datos de dispositivos de aspiración compatibles (opcional)
7.
Cable de control de la unidad de conmutación (opcional)
8.
Manguera de aspiración
9.
Unidad de conmutación (opcional)
Instrucciones de uso originales: R5
Versión: 10/05/2019
ES 21
