R5 – Installer la machine
Aperçu du régulateur d'air comprimé
La machine est reliée à l'alimentation en air extérieur
par l'intermédiaire d'un régulateur d'air comprimé.
Vous pouvez utiliser ce régulateur pour surveiller et
réguler la pression de l'air entrant.
Le régulateur d'air comprimé est préinstallé dans le
compartiment multifonction. Il est situé à droite du
réservoir de liquide de refroidissement.
Le régulateur possède les connexions suivantes :
Filetage intérieur 1/8", équipé d'un raccord d'air
n
comprimé mâle, pour raccorder l'alimentation
externe en air comprimé
raccord instantané (6 mm) pour raccorder la
n
machine
Vous devez retirer le réservoir avant de pouvoir
accéder au régulateur d'air comprimé (
le liquide de refroidissement et nettoyer le réservoir – Page
).
37

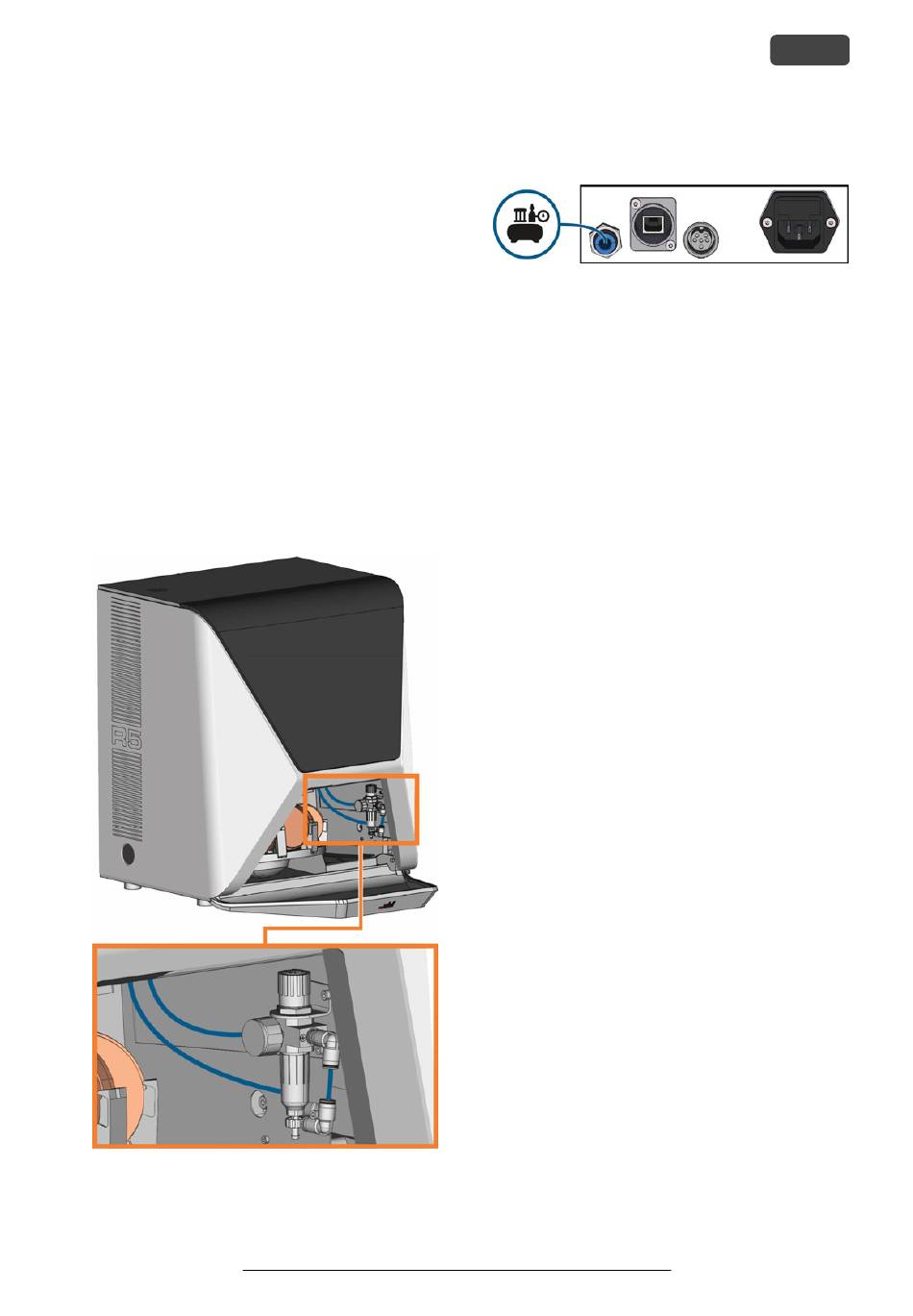

F . 10 – L'
IG EMPLACEMENT DU RÉGULATEUR D
Remplacer

'
AIR COMPRIMÉ
Mode d'emploi d'origine: R5
Version : 10/05/2019
Installer le tuyau pneumatique
F . 11 – I
IG NSTALLER LE TUYAU PNEUMATIQUE
1.
Fermez la vanne d'alimentation en air comprimé
externe.
2.
Raccordez le tuyau pneumatique fourni à votre
système d'alimentation en air comprimé externe.
3.
Raccordez l'autre extrémité du tuyau à la
connexion pneumatique sur le panneau de
connexion de la machine.
4.
Vérifiez soigneusement que tous les tuyaux pneu-
matiques externes sont correctement positionnés
dans leurs connecteurs correspondants et que les
tuyaux et les connecteurs ne sont pas endom-
magés.
5.
Si tous les tuyaux et connecteurs sont cor-
rectement installés et en bon état, ouvrez le robi-
net d'alimentation en air comprimé externe.
