R5 – Wartung und do-it-yourself
A

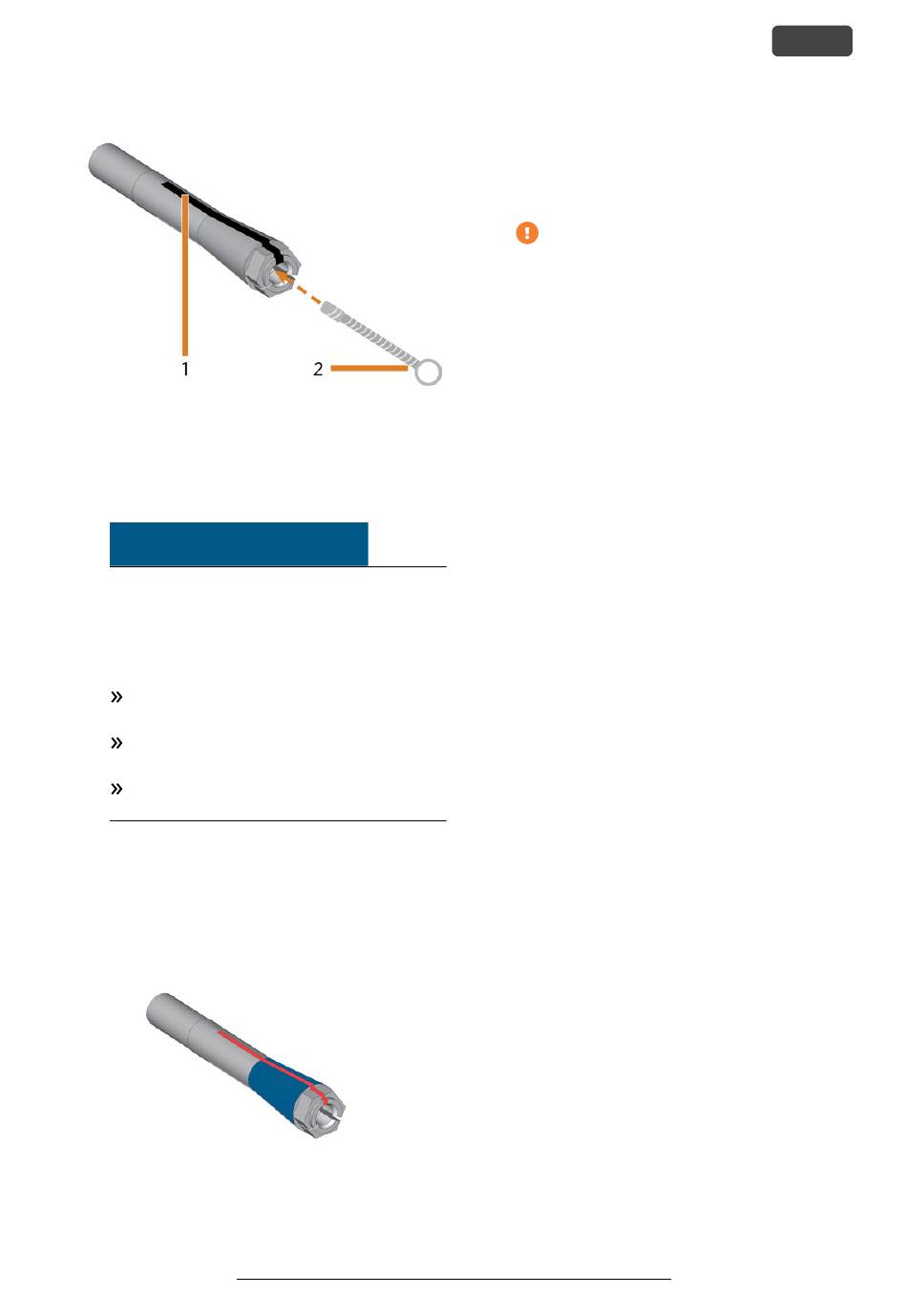

. 76 – S
BB
PANNZANGE REINIGEN
1.
Längsschlitz
2.
Reinigungsbürste
HINWEIS
Beschädigung der Spindel bei falschem
oder falsch aufgetragenem Fett
Wenn Sie für die Spindel ungeeignetes Fett
verwenden oder Fett in die Längsschlitze der
Spannzange gelangt, kann die Spindel beschä-
digt werden.
Achten Sie darauf, dass kein Fett in die Längs-
schlitze der Spannzange gelangt.
Verwenden Sie nur eine sehr kleine, etwa
stecknadelkopfgroße Menge des Fetts.
Benutzen Sie nur das mitgelieferte Spann-
zangenfett des Service-Sets.
9.
Geben Sie eine kleine Menge des Spann-
zangenfetts auf den Zeigefinger und verreiben
Sie es mit dem Daumen.
10.
Tragen Sie das verriebene Spannzangenfett auf
die Flanken der Spannzange auf.
A
. 77 – D
S
BB
IE
PANNZANGE EINFETTEN
O
; S
BERFLÄCHE IST BLAU MARKIERT
,
WERDEN DARF
IST ROT MARKIERT
;
EINZUFETTENDE
,
CHLITZ
DER NICHT EINGEFETTET
Original-Betriebsanleitung: R5
Stand: 10.05.2019
11.
Führen Sie mit einer Hand den Messstift in die
Spannzange ein und halten ihn fest. Schrauben
Sie mit der Rändelmutter in Ihrer anderen Hand
die Spannzange fest in die Spindel ein.
Drehen Sie die Rändelmutter unbedingt
bis zum Anschlag, damit die Spannzange
fest in der Spindel sitzt. Ansonsten
können beim Betrieb Rund-
laufungenauigkeiten auftreten, die Ihre
Bearbeitungsergebnisse verschlechtern.
12.
Entfernen Sie den Messstift aus der Spannzange
und verstauen Sie ihn zusammen mit den ande-
ren Komponenten des Spindel-Service-Sets.
13.
Reinigen Sie die Düsenplatte.
DE 61
