R5 – Bedienung: Aufträge vorbereiten

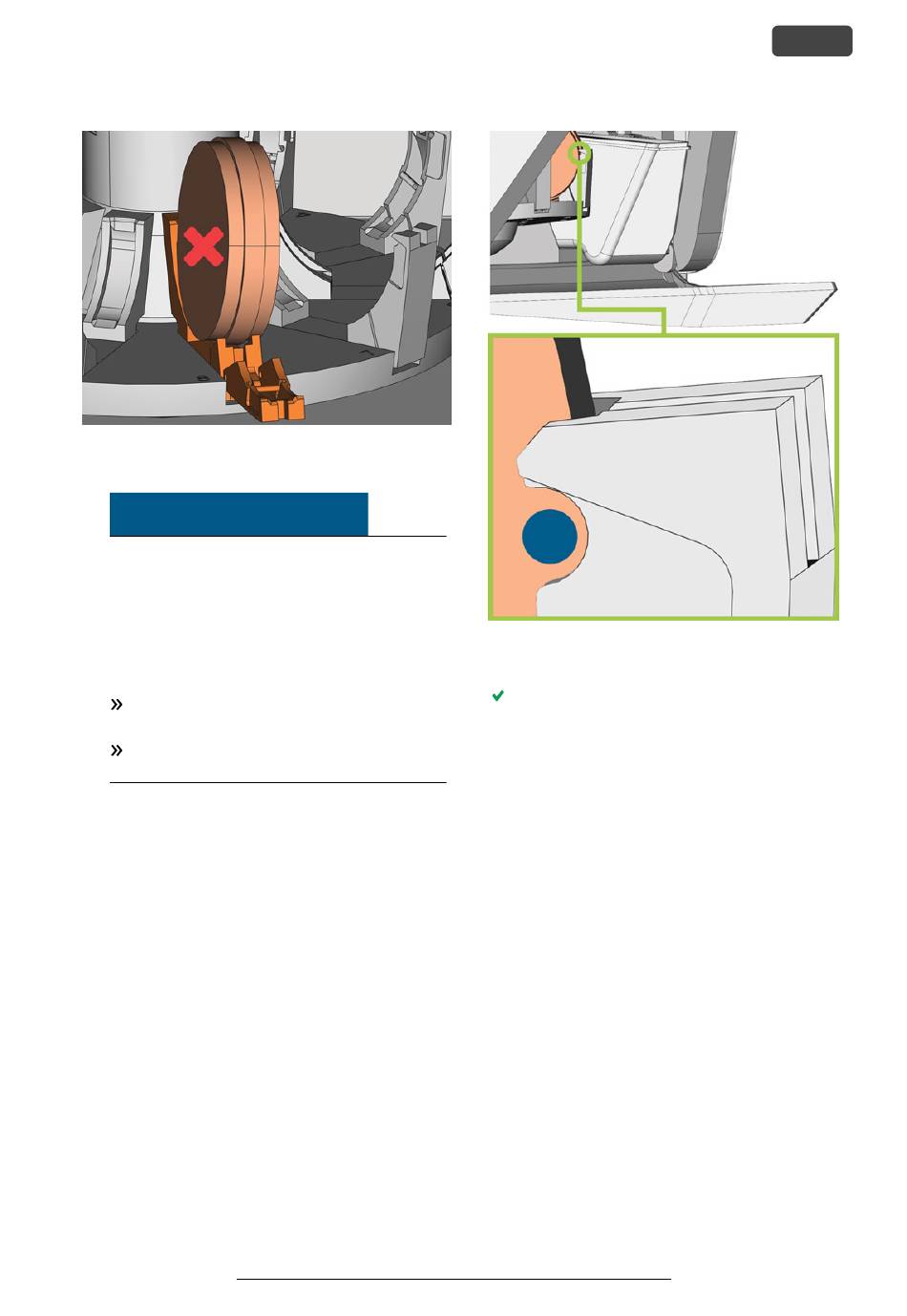

A . 52 – ( ) E
BB A INE RICHTIG EINGESETZTE
R P
ONDE IN SCHRÄGER OSITION
HINWEIS
Beschädigung des Rohlings,
Blockhalters oder des Klemmhebels bei
unsachgemäßer Handhabung
Wenn Sie den Klemmhebel gegen den Rohling
oder Blockhalter schnappen lassen, kann der
Klemmhebel den Rohling oder Blockhalter
beschädigen und / oder der Klemmhebel kann
beschädigt werden.
Lassen Sie den Klemmhebel nicht gegen den
Rohling oder Blockhalter schnappen.
Führen Sie den Klemmhebel langsam nach
oben gegen den Rohling oder Blockhalter.
8.
Fixieren Sie den Rohlings- oder Blockhalter,
indem Sie den Klemmhebel dagegen führen.
9.
Um einen korrekten Sitz zu gewährleisten,
drücken Sie den Rohling oder den Blockhalter
leicht nach unten.
10.
Ronden: Wenn die Ronde für das Wie-
dereinspannen markiert wurde, drehen Sie die
Ronde leicht, bis die Markierung in der ent-
sprechenden Öffnung im Klemmhebel liegt (
Abb. 53 – unten ).
R ; ( )
ONDE B EINE

Original-Betriebsanleitung: R5
Stand: 10.05.2019
A . 53 – D M W
BB IE ARKIERUNG ZUM
K ) Ö K
REIS LIEGT IN DER FFNUNG IM
Der Rohling oder Blockhalter kann in den Arbeits-
raum geladen werden.
DE 45
(
IEDEREINSPANNEN BLAUER
LEMMHEBEL
