R5 – Entretien et « fais-le-toi-même » (DIY)

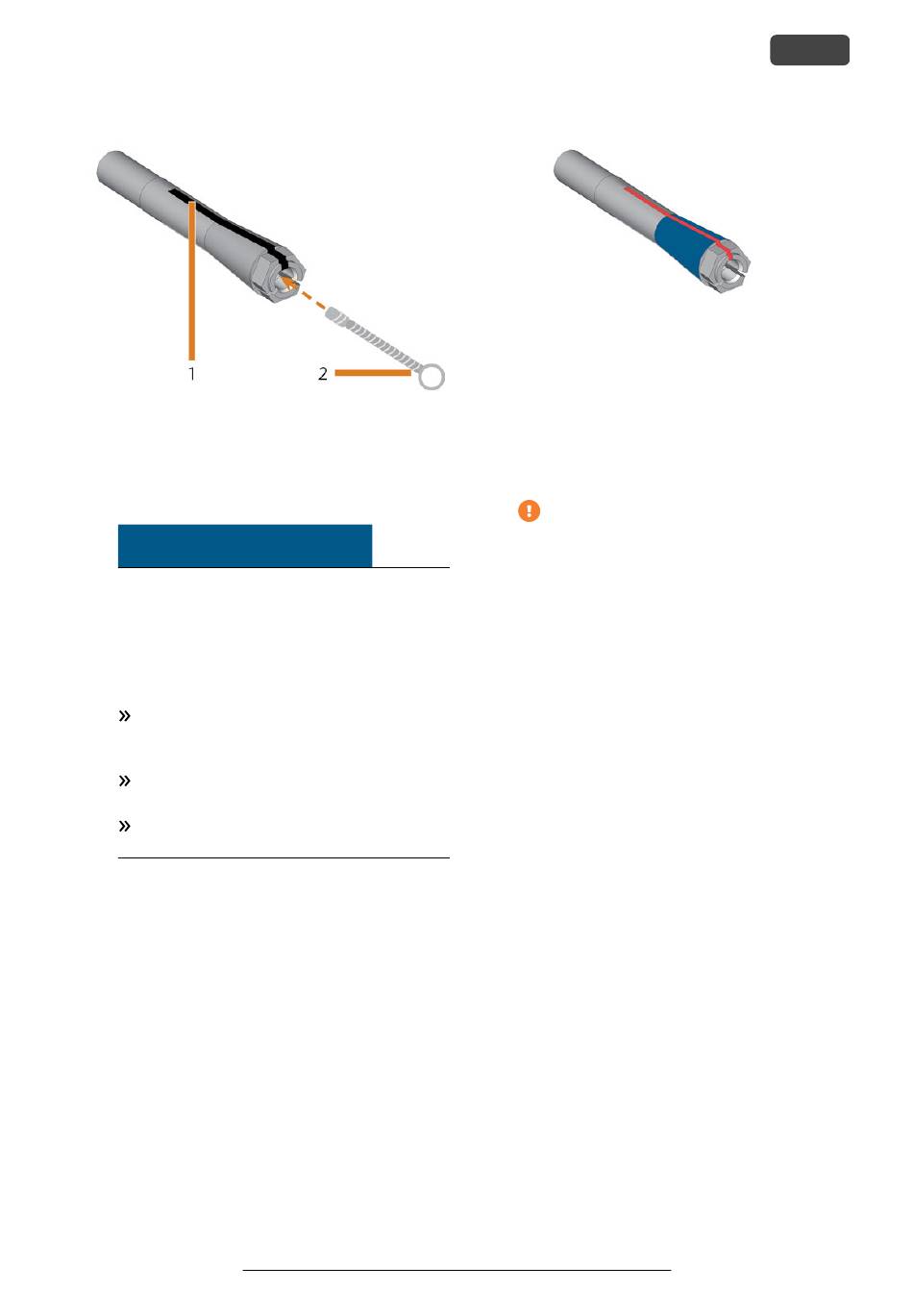

F . 76 – N
IG ETTOYER LA PINCE DE SERRAGE
1.
Logement longitudinal
2.
Brosse de nettoyage
AVIS
Dommage de la broche lors de
l'utilisation de la mauvaise graisse ou
de l'application incorrecte de la graisse
L'utilisation d'une graisse inadaptée à la broche
ou son application dans les rainures longi-
tudinales de la pince de serrage peuvent
entraîner la détérioration de la machine.
Veillez à ce qu'il n'y ait pas de graisse dans
les rainures longitudinales de la pince de ser-
rage.
N'utilisez qu'une quantité très limitée de
graisse, du volume de la tête d'une épingle.
Utilisez exclusivement la graisse pour pince
de serrage livrée dans le kit d'entretien.
9.
Appliquez une petite quantité de graisse de
pince de serrage sur l'index et frottez-la avec le
pouce.
10.
Étalez la graisse de pince de serrage frictionnée
sur les côtés de la pince de serrage.
F . 77 – G
IG
INDIQUÉE EN BLEU
PAS PÉNÉTRER INDIQUÉE EN ROUGE
11.
Insérez la goupille de mesure dans la pince de
serrage d'une main et maintenez-la en place. Vis-
sez de l'autre main la pince de serrage avec
l'écrou moleté de façon qu'elle soit immobilisée
dans la broche.
12.
Sortez la goupille de mesure de la pince de ser-
rage et rangez-la avec les autres composants du
kit d'entretien de broche.
13.
Nettoyez la plaque de buse.
Mode d'emploi d'origine: R5
Version : 10/05/2019
;
RAISSER LA PINCE DE SERRAGE SURFACE À GRAISSER
;
FENTE DANS LAQUELLE LA GRAISSE NE DOIT
Tournez l'écrou moleté aussi loin que
possible pour que la pince de serrage soit
correctement positionnée dans la broche.
Le non-respect de cette instruction peut
entraîner des défauts de rotondité à
l'usinage qui vont dégrader les résultats
du traitement
FR 61
