VHF R5 Mode D'emploi D'origine page 90

DE 16
Schallemission
Die tatsächliche Schallemission der Maschine
schwankt sehr stark in Abhängigkeit des Bear-
beitungsmaterials und der Bear-
beitungsbedingungen.
Wenn die Maschine ungewöhnlich laut ist, prüfen
Sie folgende Arbeitsbedingungen:
Sauberkeit des Rohlingshalters
n
Zustand des Werkzeugs
n
Qualität des Rohlings
n
Sollten laute Arbeitsgeräusche nicht zu verhindern
sein, verwenden Sie einen Gehörschutz während
der Bearbeitung.
Schallmessung
Messbedingungen:
Bearbeitungsmaterial: IPS e.max (Block, C14)
n
Zustand des Werkzeugs: neu
n
Gemessener Wert: Schalldruckpegel (Entfer-
n
nung: 1 m)
Messung nach ISO 3746, Genauigkeitsklasse 3
n
Festgestellte Schallemission:
A-bewerteter
Betriebs-
Schall-
zustand
druckpegel
Bearbeitung 69,8 dB(A)
Alle anderen <70 dB(A)
Betriebszustände
(Werk-
zeugwechsel,
Achsenbewegung
usw.)
Ort des Typenschilds & der Seri-
ennummer
Das Typenschild der Maschine enthält Angaben zur
Identifikation wie etwa die Seriennummer. Sie finden
das Typenschild und die Seriennummer der Maschine
an der folgenden Stelle:

auf Seite12
A-bewerteter
Schall-
leistungspegel
80,6 dB(A)
–
Rückseite der Maschine –
Original-Betriebsanleitung: R5
Stand: 10.05.2019

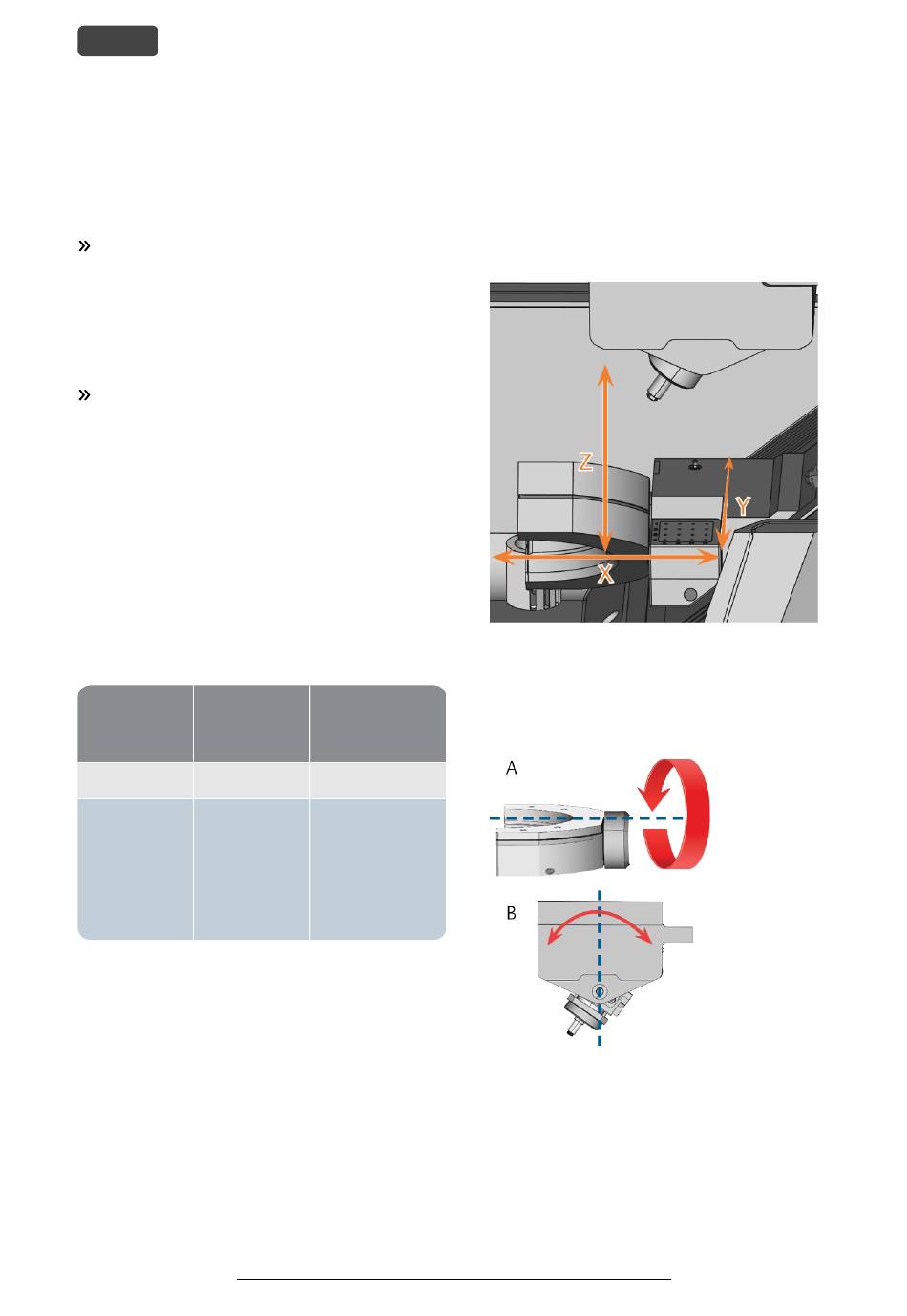

Achsen
Diese Maschine hat 5 Achsen: 3 Linear- und 2 Dreh-
achsen.
Linearachsen
Die Spindel verfährt entlang dieser Achsen.
A . 6 – R5: L
BB INEARACHSEN
Drehachsen
Der Rohlingshalter dreht sich um diese Achsen.
A . 7 – R5: D
BB REHACHSEN
R5 – Maschinenüberblick
