R5 – Installation der Maschine
Luftdruck per Druckminderer einstellen
Das Einstellen des Luftdrucks ist nur nötig, falls der
angezeigte Druck auf dem Manometer nicht zwischen
6 bar (90 psi) und 8 bar (120 psi) liegt.
A . 12 – D : D

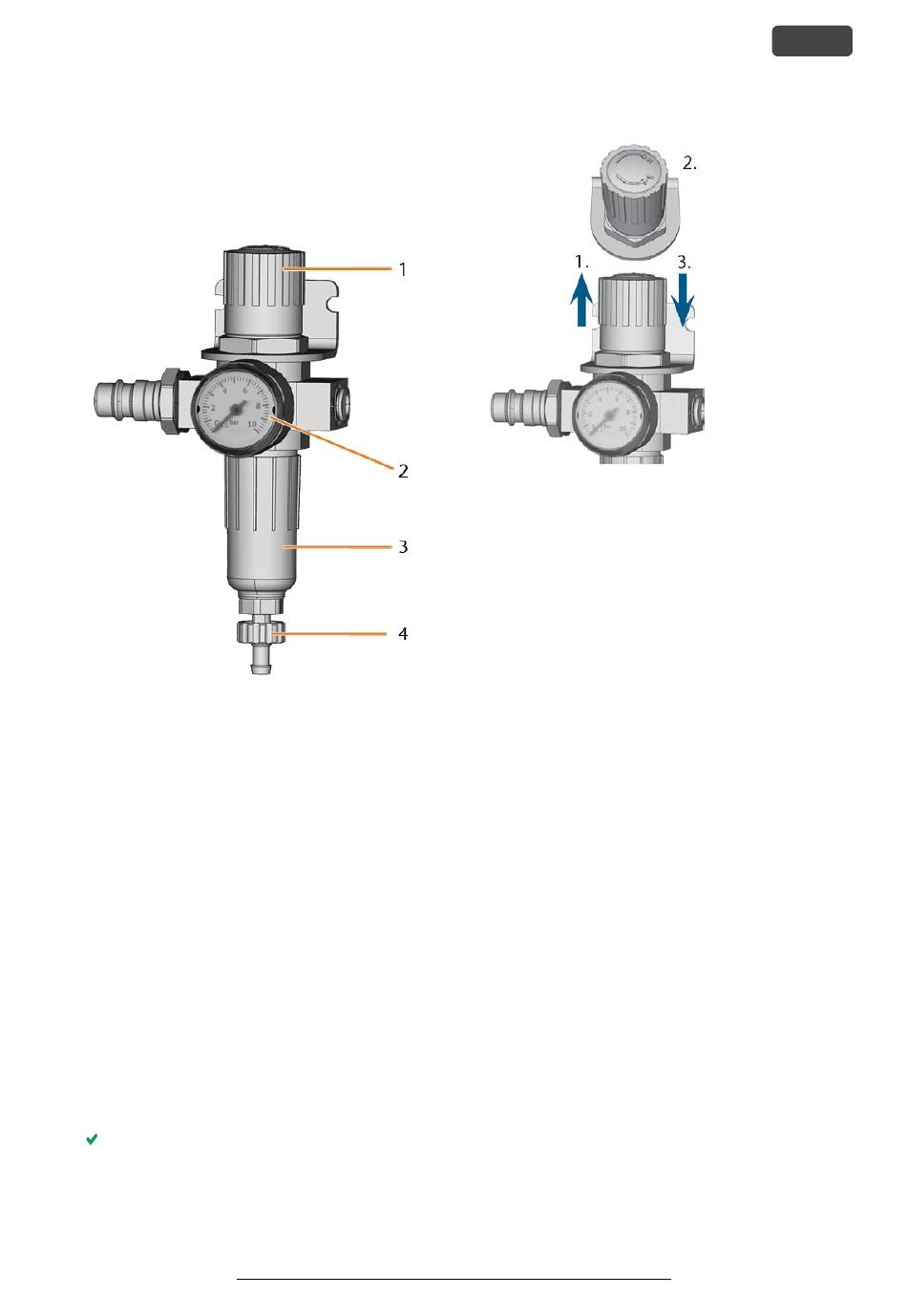

BB RUCKMINDERER RUCKLUFT EINSTELLEN UND
KONTROLLIEREN
1.
Drehknopf zur Druckregulierung
2.
Manometer zur Kontrolle des ausgehenden Drucks
3.
Schale des Wasserabscheiders
4.
Ablassschraube
1.
Ziehen Sie den Drehknopf oben auf der
Wartungseinheit ein kleines Stück heraus.
2.
Drehen Sie den Drehknopf in die gewünschte
Richtung, bis der angezeigte Druck zwischen
6 bar (90 psi) und 8 bar (120 psi) (empfohlen:
7 bar (100 psi)) beträgt:
In Pfeilrichtung „+" erhöhen Sie den Druck
n
In Pfeilrichtung „–" verringern Sie den
n
Druck
3.
Drücken Sie den Drehknopf wieder herunter.
Die Drucklufteinstellung ist arretiert und kann
nicht unbeabsichtigt verändert werden.
