R5 – Installazione della macchina
Schema di installazione della mac-
china
È possibile sia utilizzare l'unità di manovra
compreso il cavo di controllo o il cavo dati
delle unità di aspirazione supportate. Il cavo
dati deve essere fornito dal produttore
dell'unità di aspirazione.

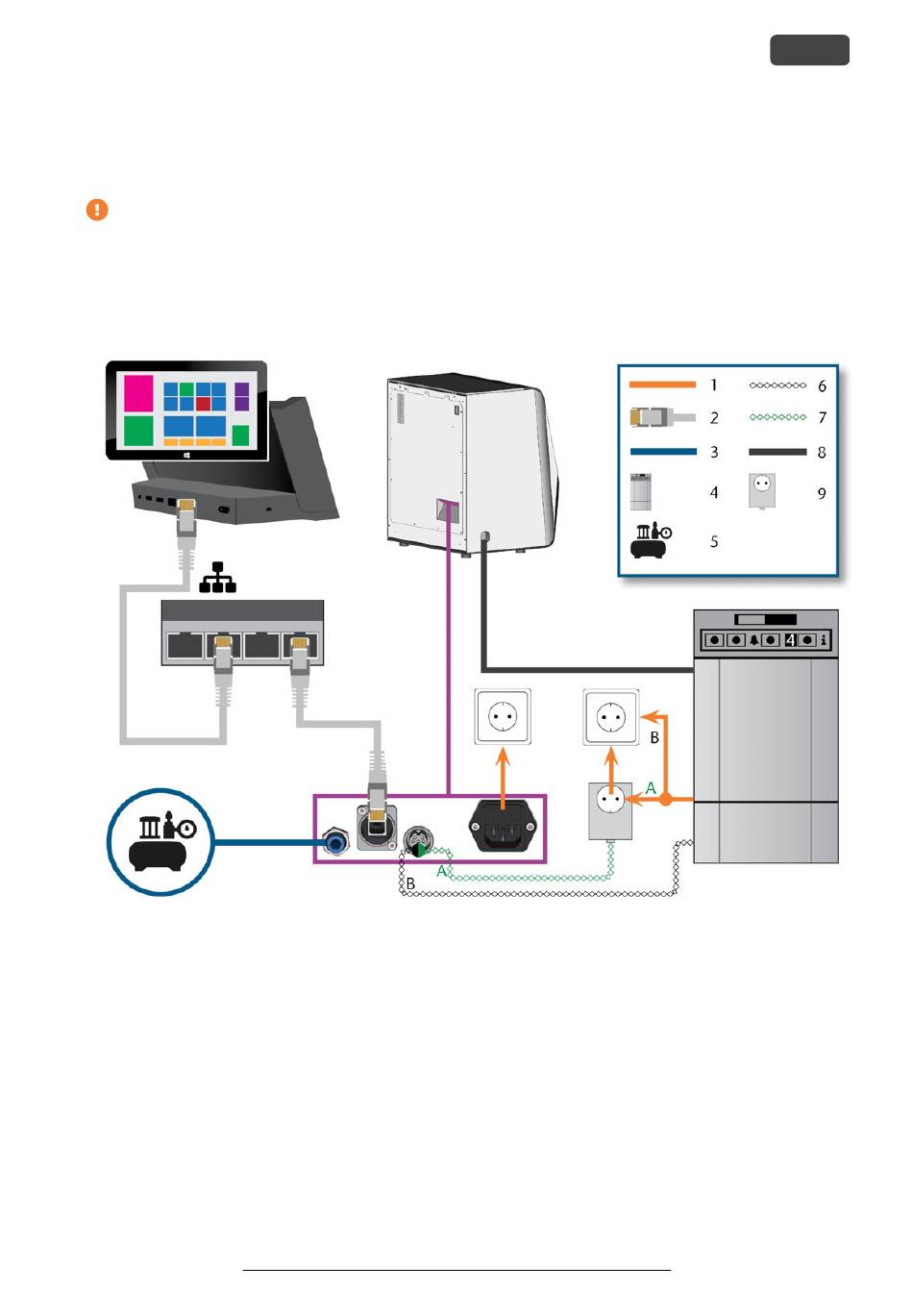

F . 9 – S
IG CHEMA DI INSTALLAZIONE DELLA MACCHINA
1.
Connessione di alimentazione
2.
Cavo rete Ethernet
3.
Tubo pneumatico
4.
Unità di aspirazione
5.
Alimentazione di aria compressa esterna
6.
Cavo dati delle unità di aspirazione supportate (facoltativa)
7.
Cavo di controllo dell'unità di manovra (facoltativa)
8.
Tubo di aspirazione
9.
Unità di manovra (facoltativa)
