VHF R5 Mode D'emploi D'origine page 258

FR 26
Connexion du tuyau d'aspiration avec la
connexion du tuyau en option
Si vous ne pouvez pas connecter le tuyau d'aspiration
de l'unité d'aspiration directement à la machine,
installez la connexion de tuyau comme suit :
1.
Procurez-vous la connexion de tuyau auprès du
service à la clientèle.
2.
Tournez le filetage de la connexion du tuyau
dans le sens inverse des aiguilles d'une montre
jusqu'à ce que la connexion soit complètement
ouverte.
Si le filetage se détache de la connexion du
tuyau, placez-le à nouveau sur la connexion et
tournez-le une fois dans le sens des aiguilles
d'une montre pour qu'il soit vissé à nouveau sur
la connexion.
3.
Insérez complètement le tuyau d'aspiration du
dispositif d'aspiration dans la connexion de tuyau
sur le côté du filetage.

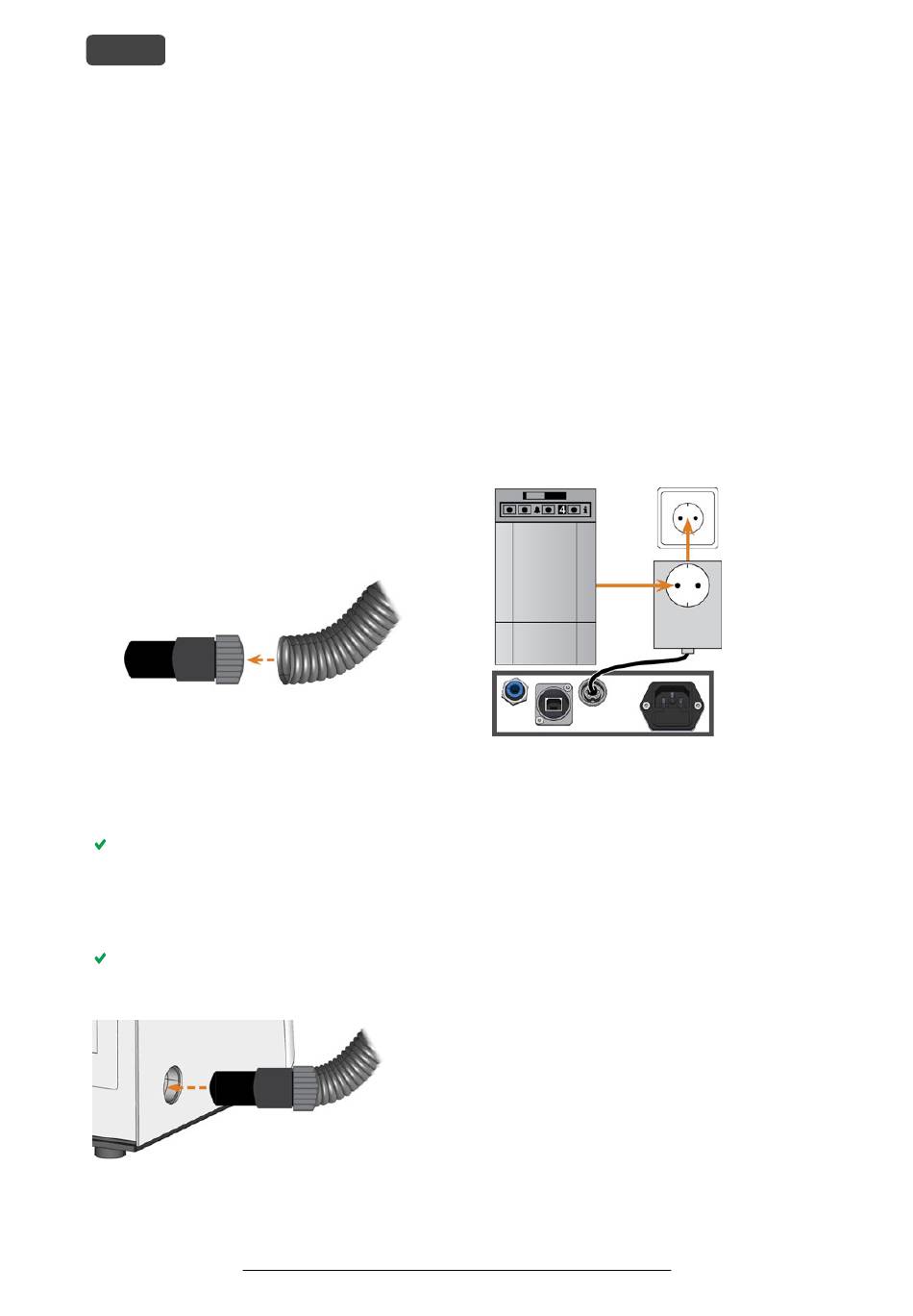

F . 15 – I
IG NSÉRER LE TUYAU D
DU TUYAU
4.
Tournez le filetage de la connexion du tuyau
dans le sens des aiguilles d'une montre aussi loin
que possible.
Le tuyau d'aspiration est fixé fermement à la
connexion du tuyau
5.
Insérez la connexion de tuyau dans l'ouverture
du système d'extraction d'air de la machine.
Assurez-vous qu'il soit fermement connecté.
L'installation du tuyau d'aspiration avec la
connexion de tuyau facultative est terminée.
F . 16 – I
IG NSÉRER LA CONNEXION DE TUYAU DANS L
' '
SYSTÈME D EXTRACTION D AIR
'
ASPIRATION DANS LA CONNEXION
'
OUVERTURE DU
Mode d'emploi d'origine: R5
Version : 10/05/2019
Installer l'unité de commutation
Si vous voulez que la machine allume et éteigne auto-
matiquement l'unité d'aspiration, mais qu'aucun
câble de données n'est disponible, vous pouvez
utiliser l'unité de commutation en option. L'unité de
commutation n'est pas disponible dans toutes les
régions du monde.
1.
Connectez le câble d'alimentation du dispositif
d'aspiration à l'unité de commutation.
2.
Connectez le câble de commande de l'unité de
commutation au port de données du dispositif
d'aspiration sur le panneau de connexion de la
machine.
3.
Branchez l'unité de commutation dans une prise
de courant.
F . 17 – C '
IG ONNEXION DE L UNITÉ DE COMMUTATION AU DISPOSITIF
'
D ASPIRATION ET À LA MACHINE
R5 – Installer la machine
