R5 – Fonctionnement : Préparer les tâches
Montage des disques et des supports à
blocs sur le magasin de pièces brutes
Vous pouvez monter des pièces brutes et des
supports de pièces brutes dans le magasin de pièces
brutes pendant que la machine fonctionne.
Pour relocaliser des pièces brutes dans
d'autres positions de magasin de pièces
brutes ne faites pas que les échanger de place.
Les pièces brutes dans le magasin de pièces
brutes doivent correspondre aux pièces brutes
dans le magasin de pièces brutes virtuel dans
DentalCNC.
1.
Ouvrez le compartiment multifonction.
2.
Déplacez le logement de magasin de pièces
brutes désiré dans la position de changement via
DentalCNC.
3.
Tirez la manette de serrage vers le bas.

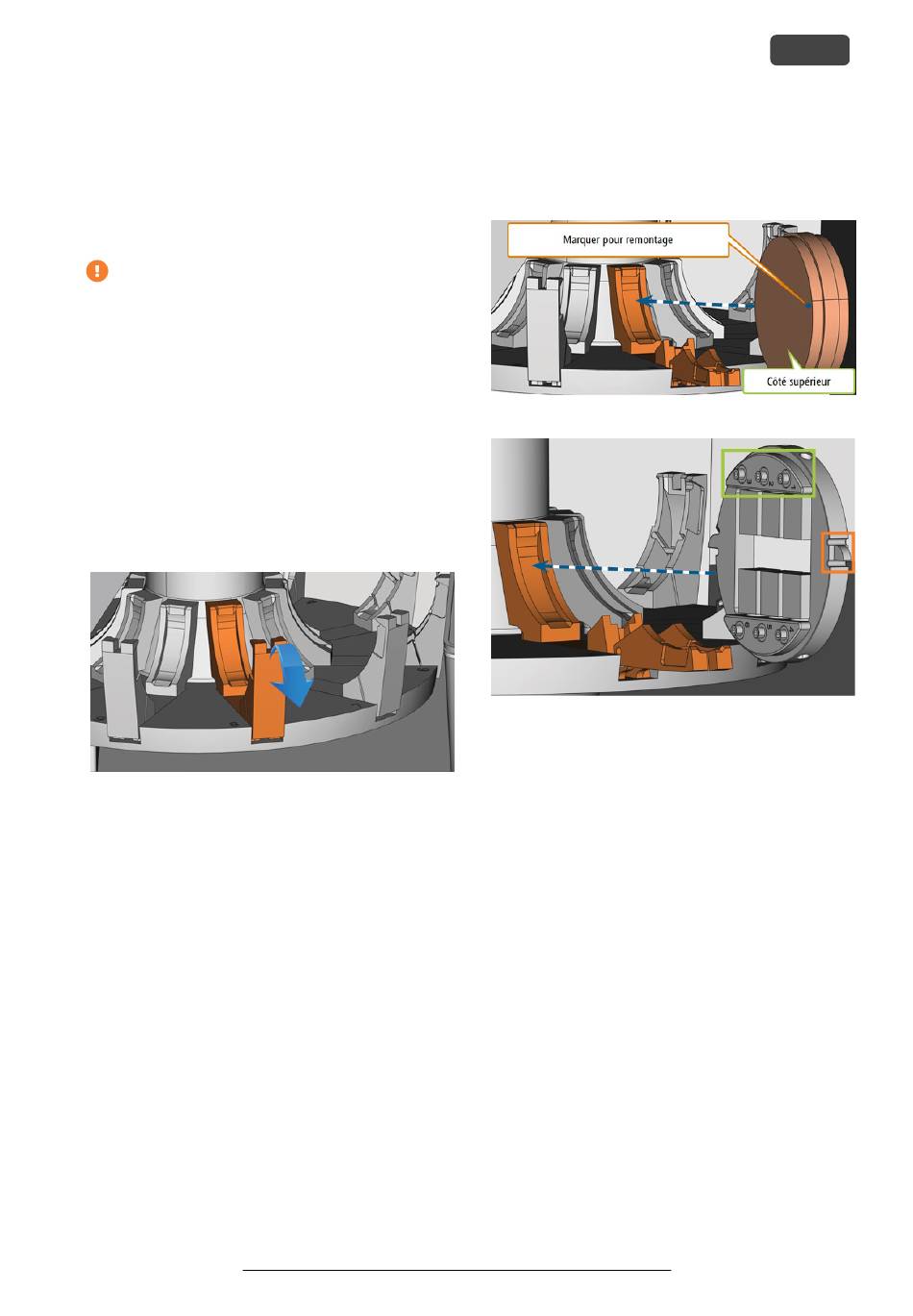

F . 50 – T
IG IRER LA MANETTE DE SERRAGE VERS LE BAS
4.
Retirez la pièce brute du logement du changeur
de pièces brutes, le cas échéant.
5.
Si vous souhaitez monter un disque d'une hau-
teur de 40 mm, veillez à ce que les disques dans
les fentes du magasin de pièces brutes adjacents
soient d'une hauteur maximale de 25 mm. Sinon,
le disque ne rentrera pas correctement dans le
magasin de pièces brutes.
6.
Orientez correctement le disque ou le porte-
bloc :
Support à blocs : les numéros pour les posi-
n
tions de bloc 1 à 3 doivent être sur le des-
sus et l'aide au positionnement de demi
hauteur à l'avant.
Disques : Si la pièce brute est une pièce
n
brute multicouche, orientez la pièce brute
de façon à ce que la couche de couleur
supérieure soit sur le côté gauche. Si le
disque a été marqué pour un serrage plus
F . 51 – (
IG
CHANGEMENT
CHANGEMENT
AIDE AU POSITIONNEMENT AVANT MARQUÉE EN ORANGE
7.
Insérez la pièce brute ou le support de pièces
brutes dans la position de changement du chan-
geur de pièces brutes. Veillez à le positionner
complètement à la verticale et non pas en posi-
tion inclinée. Sinon, le processus de chargement
échouera.
Mode d'emploi d'origine: R5
Version : 10/05/2019
sûr par DentalCNC, assurez-vous que la
marque est dans la position illustrée ci-des-
sous.
) I
A NSÉRER UN DISQUE DANS LA POSITION DE
; ( ) -
B INSÉRER UN PORTE BLOC DANS LA POSITION DE
( 1 3
POSITIONS DE BLOC À MARQUÉES EN VERT
