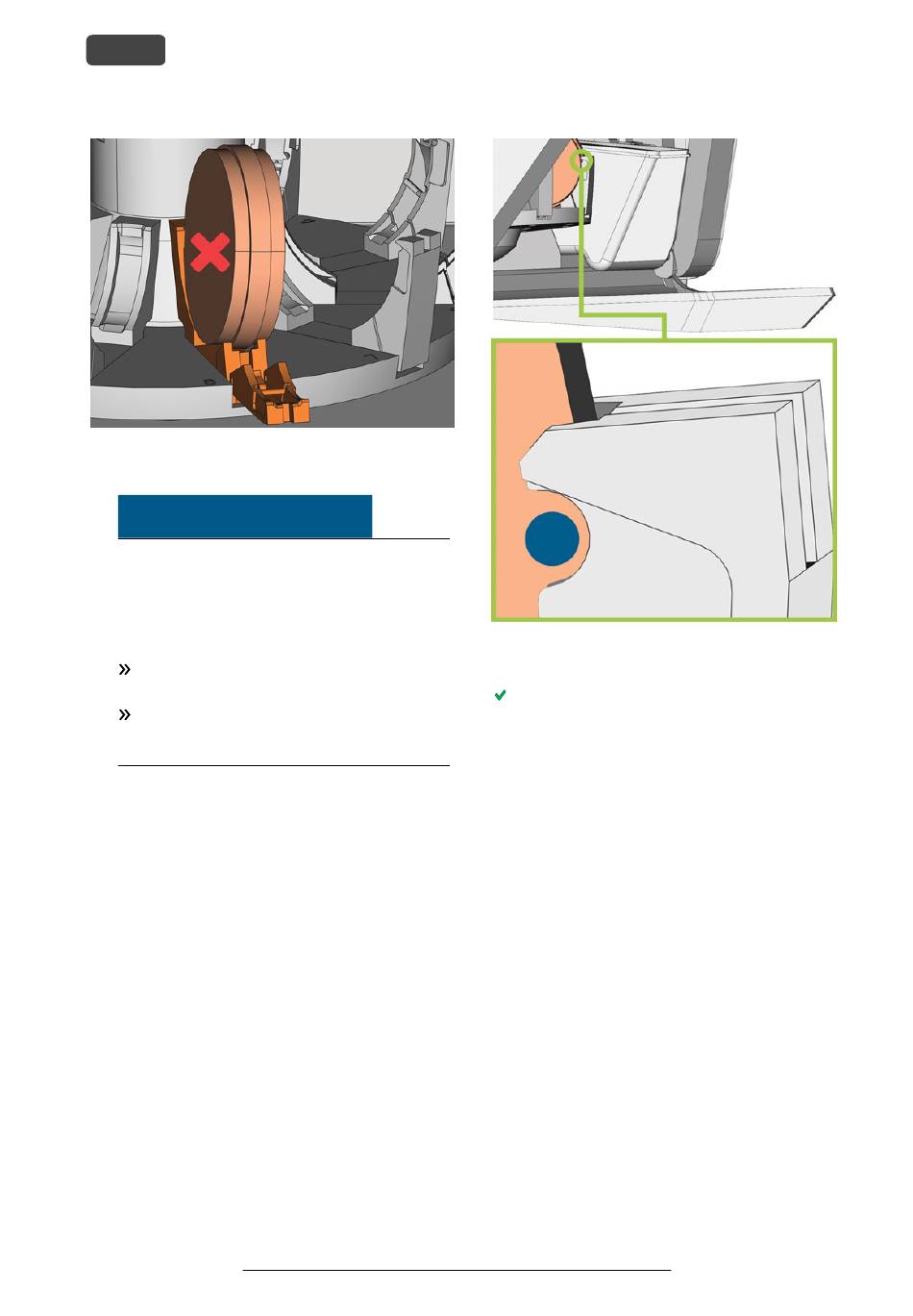

IG A N DISCO INSERITO CORRETTAMENTE
IN UNA POSIZIONE INCLINATA
AVVISO
Danneggiamento del pezzo grezzo, del
portablocco o della leva di bloccaggio in
caso di uso improprio
Se si fa scattare la leva di bloccaggio contro il
portablocco o il portapezzi, la leva di bloccaggio
potrebbero danneggiarsi.
Non lasciare che la leva di bloccaggio scatti
contro il portablocco o il portapezzi.
Accompagnare lentamente la leva di bloc-
caggio verso l'alto contro il portablocco o il
portapezzi.
8.
Immobilizzare il portablocco o il portapezzi
accompagnando la leva di bloccaggio.
9.
Per garantire il corretto posizionamento, spingere
leggermente il portablocco o il portapezzi verso il
basso.
10.
Dischi: se il disco è stato contrassegnato per il
rimontaggio, girarlo leggermente finché il segno
non si trova nell'apertura corrispondente della
leva di serraggio (

; ( )
B UN DISCO
Fig. 53 – nel seguito ).
Istruzioni d'uso originali: R5
Edizione: 10/05/2019
R5 – Funzionamento: preparazione dei job
F . 53 – L
IG A MARCATURA PER IL RIMONTAGGIO
'
TROVA NELL APERTURA DELLA LEVA DI SERRAGGIO
Il portablocco o il portapezzi possono essere cari-
cati nel vano di lavoro.
( )
CERCHIO BLU SI
