R5 – Wartung und do-it-yourself
Werkzeugmagazineinsätze wech-
seln
Wenn Werkzeugmagazineinsätze verschlissen sind,
ersetzen Sie diese. Neue Einsätze werden ohne
Löcher für die Werkzeuge geliefert. Die Löcher
müssen mit der Maschine in die Einsätze gebohrt
werden.
Ihrer Maschine liegen Werkzeugmagazineinsätze
n
als Ersatz sowie das Bohrwerkzeug bei.
Weitere Einsätze und Bohrwerkzeuge sind über
n
Ihren Kundendienst erhältlich.
Die Dokumentation für die Fertigungssoftware
enthält eine Schritt-für-Schritt-Anleitung zum
Bohren der Löcher in die Einsätze. Im
Folgenden erfahren Sie, wie Sie die Werk-
zeugmagazineinsätze in der Maschine austau-
schen.
Sie können die Werkzeugmagazineinsätze folgen-
dermaßen tauschen:
1.
Halten Sie den Werkzeugmagazineinsatz als
Ersatz bereit.
2.
Öffnen Sie die Arbeitsraumtür.
3.
Ziehen Sie das Werkzeugmagazin aus dem
Arbeitsraum.
4.
Entfernen Sie alle Werkzeuge aus dem Werk-
zeugmagazin.
5.

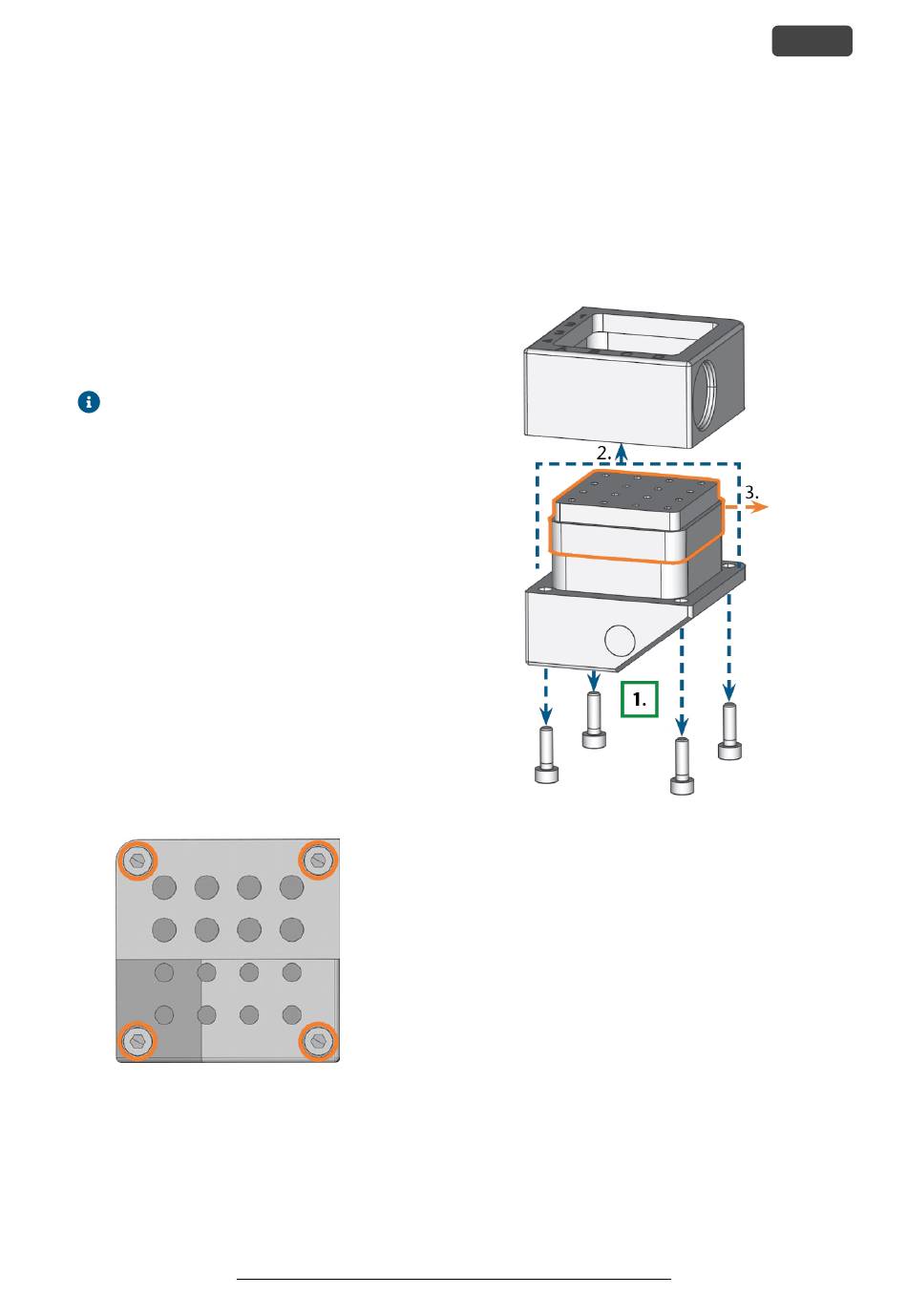

Lösen Sie die 4 Schrauben an der Unterseite des
Werkzeugmagazins (
91 – unten , Schritt 1).
A . 90 – D 4 S
BB IE CHRAUBEN AUF DER
W (
ERKZEUGMAGAZINS ORANGE MARKIERT
6.
Heben Sie die Abdeckung vom Magazin (
91 – unten , Schritt 2).
7.
Entfernen Sie den vorhandenen Werk-
zeugmagazineinsatz (
3) und ersetzen Sie ihn durch einen neuen.
Abb. 90 – unten , Abb.
 
U
NTERSEITE DES
)
Abb.

Abb. 91 – unten , Schritt

Original-Betriebsanleitung: R5
Stand: 10.05.2019
8.
Setzen Sie die Abdeckung wieder auf das Werk-
zeugmagazin und schrauben Sie sie fest.
9.
Setzen Sie das Werkzeugmagazin wieder in den
Arbeitsraum ein.
10.
Folgen Sie der Anleitung in der Dokumentation
für DentalCNC und bohren Sie die Werk-
zeugpositionen mit dem mitgelieferten Bohrer.
A . 91 – D W
BB AS ERKZEUGMAGAZIN AUSEINANDERBAUEN UND
E
DEN INSATZ ENTNEHMEN
DE 67
