IT 40
Montaggio e rimozione di pezzi
grezzi
La macchina può elaborare i seguenti pezzi grezzi:
Dischi con un diametro di 98,5 mm – 98,8 mm
n
Blocchi, max. dimensioni: 40 x 20 x 20 mm
n
(L/P/H)
Abutment prefabbricati
n
* richiede accessori opzionali
È possibile ottenere questo accessorio opzio-
nale dal servizio clienti.
Come montare i diversi tipi di pezzo grezzo
Tipo di Supporto
pezzo necessario?
Dischi No
Blocchi Sì
Abutment Sì
prefabbricati
*
Come montare
Dischi >> Portapezzi
o
Dischi >> Magazzino pezzi
grezzi
Blocchi >> Portablocco >>
Portapezzi
o
Blocchi >> Portablocco >>
Magazzino pezzi grezzi
Abutment prefabbricati >>
Supporto per abutment
prefabbricati >> Portapezzi
o
Abutment prefabbricati >>
Supporto per abutment
prefabbricati >> Magazzino
pezzi grezzi
Istruzioni d'uso originali: R5
Edizione: 10/05/2019
R5 – Funzionamento: preparazione dei job
Montaggio di blocchi sul portablocco
È possibile montare fino a 6 blocchi sul portablocco.
Il tipo di blocco, il numero di blocchi e le posi-
zioni dei blocchi devono corrispondere al job
in DentalCAM.

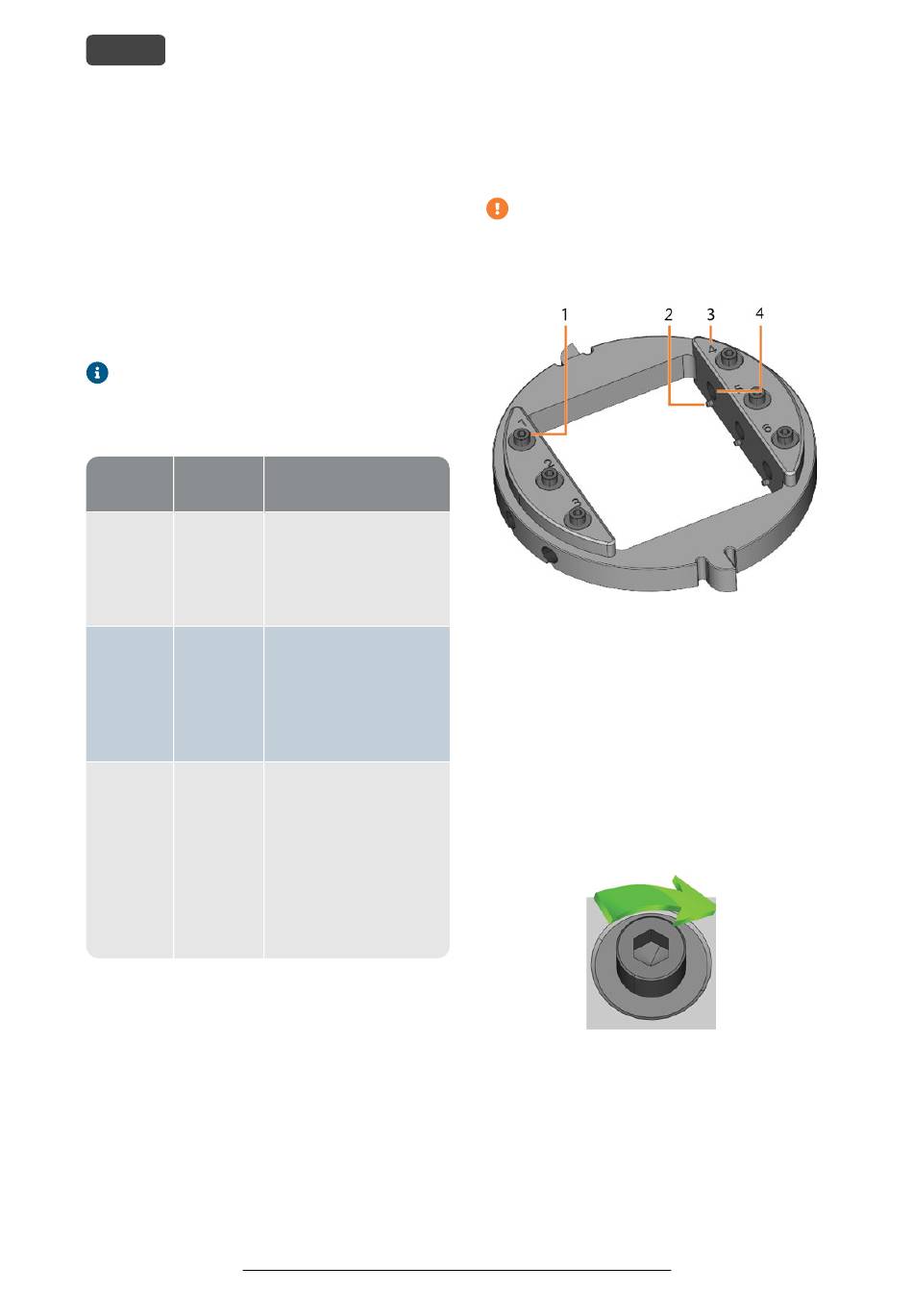

F . 40 – I R5
IG L PORTABLOCCO
1.
Vite di fissaggio (x 6)
2.
Perno di posizionamento (x 6)
3.
Numeri di posizione (1-6)
4.
Foro per gli steli del blocco (x 6)
1.
Utilizzare la chiave dinamometrica fornita per
allentare la vite di fissaggio nella posizione desi-
derata.
F . 41 – S
IG VITARE LA VITE NELLA POSIZIONE DESIDERATA
2.
Se il pezzo grezzo è multistrato, orientarlo in
modo tale che il livello superiore del colore si
trovi in alto.
3.
Posizionare il blocco in modo tale che il perno di
posizionamento sul portablocco si trovi nella sca-
nalatura dello stelo del blocco.
