R5 – Manutenzione e fai-da-te
F
. 76 – P
IG

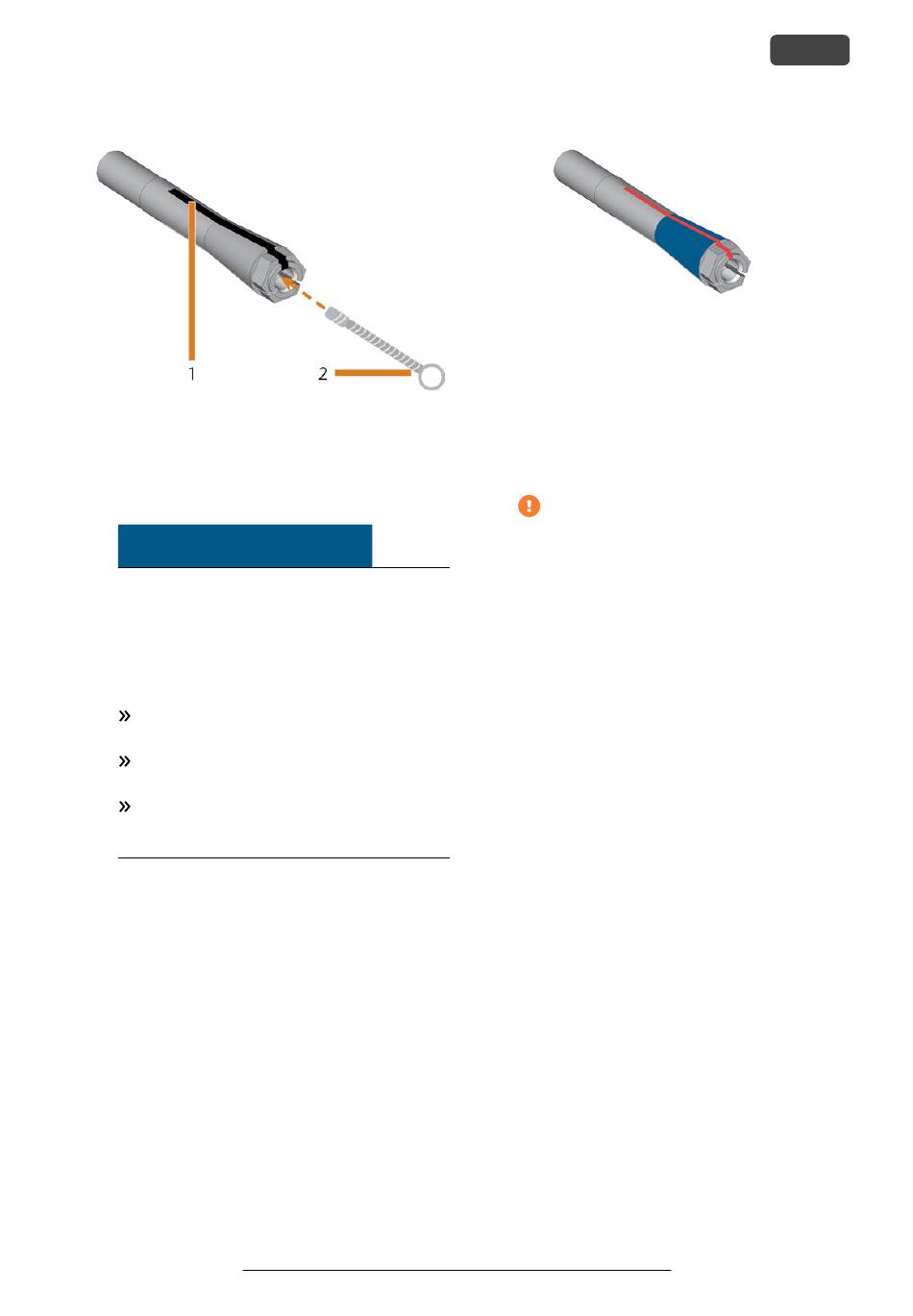

ULIZIA DELLA PINZA DI SERRAGGIO
1.
Intaglio longitudinale
2.
Spazzola di pulizia
AVVISO
Danneggiamento del mandrino se si
utilizza il grasso non idoneo o se si
applica il grasso in modo errato
Qualora il grasso utilizzato per il mandrino sia di
tipo non idoneo, oppure penetri negli intagli
longitudinali della pinza di serraggio, il mandrino
potrebbe subire danni.
Accertarsi che negli intagli longitudinali della
pinza di serraggio non penetri grasso.
Utilizzare una quantità di grasso ridottissima,
all'incirca quanto una punta di spillo.
Utilizzare esclusivamente il grasso per pinza
di serraggio in dotazione nel kit di manu-
tenzione.
9.
Applicare una piccola quantità di grasso per pinza
di serraggio sull'indice e spalmarla con il pollice.
10.
Una volta spalmato, applicare il grasso per pinza
di serraggio sui fianchi della pinza.
F
. 77 – I
IG
CUI APPLICARE IL GRASSO È CONTRASSEGNATA IN BLU
'
L
ALLOGGIAMENTO IN CUI NON DEVE INFILTRARSI IL GRASSO È
CONTRASSEGNATO IN ROSSO
11.
Introdurre con una mano la spina di misurazione
nella pinza di serraggio e trattenerla. Con il dado
zigrinato che si terrà nell'altra mano, avvitare sal-
damente la pinza di serraggio nel mandrino.
12.
Rimuovere la spina di misurazione dalla pinza di
serraggio e riporla unitamente agli altri com-
ponenti del kit di manutenzione per mandrino.
13.
Pulire la piastra dell'ugello.
Istruzioni d'uso originali: R5
Edizione: 10/05/2019
;
NGRASSARE LA PINZA DI SERRAGGIO
Girare il dado zigrinato il più possibile in
modo tale che la pinza di serraggio sia
correttamente posizionata nel mandrino.
In caso contrario, durante il funzio-
namento la rotazione potrebbe risultare
imprecisa, peggiorando i risultati di lavo-
razione.
