R5 – Installazione della macchina
Panoramica del regolatore dell'aria com-
pressa
La macchina è collegata all'alimentazione di aria
esterna tramite un regolatore di aria compressa. È
possibile utilizzare questo regolatore per monitorare e
regolare la pressione dell'aria in ingresso.
Il regolatore dell'aria compressa è preinstallato nel
compartimento multifunzione. Si trova a destra del
serbatoio del refrigerante.
Il regolatore è provvisto delle seguenti connessioni:
Filettatura interna da 1/8", con connettore pneu-
n
matico maschio per collegare l'alimentazione di
aria compressa esterna
Raccordo ad innesto da 6 mm per collegare la
n
macchina.
Prima di poter accedere al regolatore dell'aria
compressa è necessario rimuovere il serbatoio (
tuzione del refrigerante e pulizia del serbatoio – a pagina
).
37

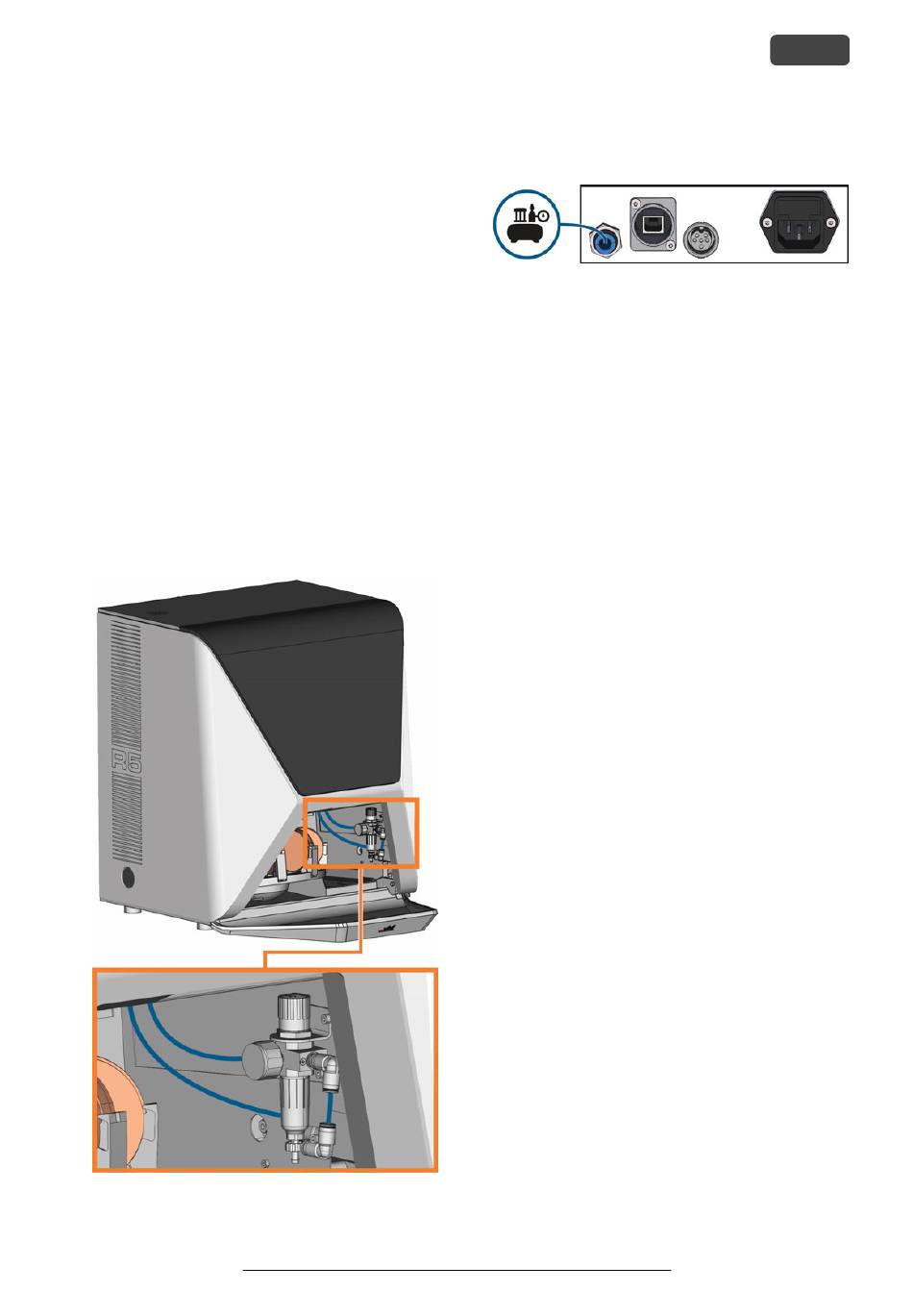

F . 10 – L
IG A POSIZIONE DEL REGOLATORE DELL
Installazione del tubo pneumatico
Sosti-

'
ARIA COMPRESSA
Istruzioni d'uso originali: R5
Edizione: 10/05/2019
F . 11 – I
IG NSTALLAZIONE DEL TUBO PNEUMATICO
1.
Chiudere la valvola di alimentazione dell'aria com-
pressa esterna.
2.
Collegare il tubo pneumatico fornito al sistema di
alimentazione dell'aria compressa esterno.
3.
Collegare l'altra estremità del tubo alla con-
nessione pneumatica sul pannello collegamenti
della macchina.
4.
Verificare accuratamente che tutti i tubi pneu-
matici esterni siano inseriti correttamente nelle
relative connessioni e che i tubi e i connettori non
siano danneggiati.
5.
Se tutti i tubi e i connettori sono installati cor-
rettamente e non danneggiati, aprire la valvola di
alimentazione dell'aria compressa esterna.
