DE 40
Rohlinge einspannen & entfernen
Die Maschine kann die folgenden Rohlinge verar-
beiten:
Ronden mit einem Durchmesser von 98.5mm
n
bis 98.8mm
Blöcke, max. Größe: 40 x 20 x 20 mm (L/D/H)
n
Vorgefertigte Abutments
n
* erfordert Zusatzausstattung
Zusatzausstattung erhalten Sie über Ihren
Kundendienst.
Wie Sie die verschiedenen Rohlingstypen
einspannen
Halter
Rohlingstyp
benötigt?
Ronden Nein
Blöcke Ja
Vorgefertigte Ja
Abutments
*
So einspannen
Ronden >> Rohlingshalter
oder
Ronden >> Rohlingsmagazin
Blöcke >> Blockhalter >>
Rohlingshalter
oder
Blocks >> Blockhalter >>
Rohlingsmagazin
Vorgefertigte Abutments >>
Halter für vorgefertigte Abut-
ments >> Rohlingshalter
oder
Vorgefertigte Abutments >>
Halter für vorgefertigte Abut-
ments >> Rohlingsmagazin
Original-Betriebsanleitung: R5
Stand: 10.05.2019
R5 – Bedienung: Aufträge vorbereiten
Blöcke in den Blockhalter einspannen
Sie können bis zu 6 Blöcke in den Blockhalter
montieren.
Der Blocktyp, die Anzahl der Blöcke ​ ​ u nd die
Blockpositionen müssen dem entsprechenden
Auftrag in DentalCAM entsprechen.

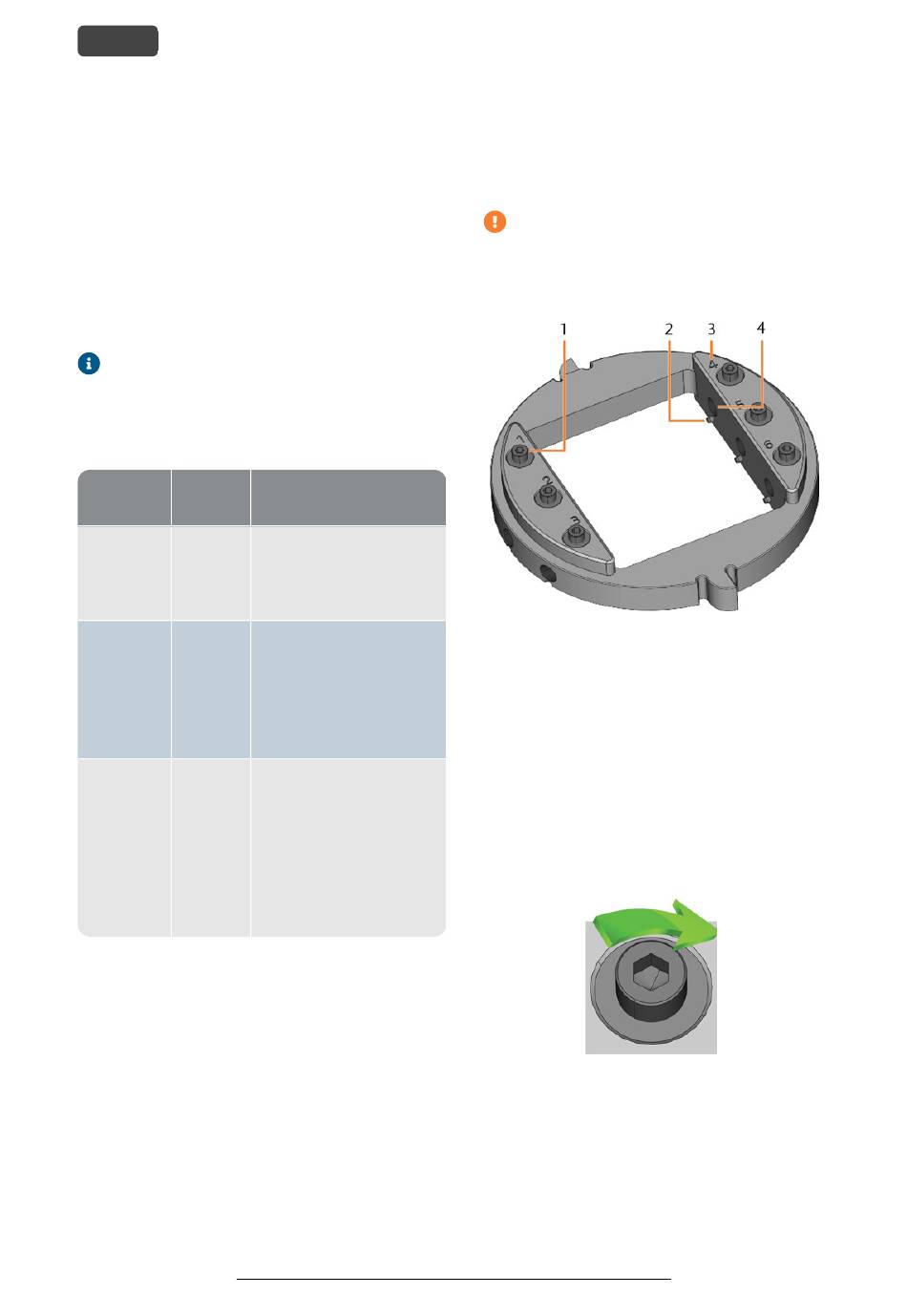

A . 40 – D R5-B
BB ER LOCKHALTER
1.
Befestigungsschraube (x 6)
2.
Positionierstifte (x 6)
3.
Positionsnummern (x 6)
4.
Bohrung für Blockschäfte
1.
Lösen Sie die Fixierschraube an der gewünschten
Position mit dem mitgelieferten Dreh-
momentschlüssel.
A . 41 – D S
BB IE CHRAUBE AN DER GEWÜNSCHTEN
2.
Wenn es sich bei dem Rohling um einen Mehr-
schicht-Rohling handelt, richten Sie den Rohling
so aus, dass die oberste Farbschicht oben liegt.
3.
Positionieren Sie den Block so, dass der Posi-
tionierstift am Blockhalter in der Nut des Block-
schafts liegt.
P
OSITION LÖSEN
