R5 – Funzionamento: preparazione dei job
Montaggio dei dischi e portablocco sul
caricatore pezzi grezzi
È possibile montare i pezzi grezzi e portablocco sul
magazzino pezzi grezzi mentre la macchina è in
funzione.
Per spostare i pezzi grezzi in diverse posizioni
del magazzino pezzi grezzi, non spostarli
semplicemente da una posizione all'altra. I pezzi
grezzi nel magazzino pezzi grezzi devono corri-
spondere a quelli del magazzino pezzi grezzi
virtuale in DentalCNC.
1.
Aprire il compartimento multifunzione.
2.
Spostare l'alloggiamento del magazzino pezzi
grezzi desiderato nella posizione di cambio tra-
mite DentalCNC.
3.
Tirare la leva di bloccaggio verso il basso.

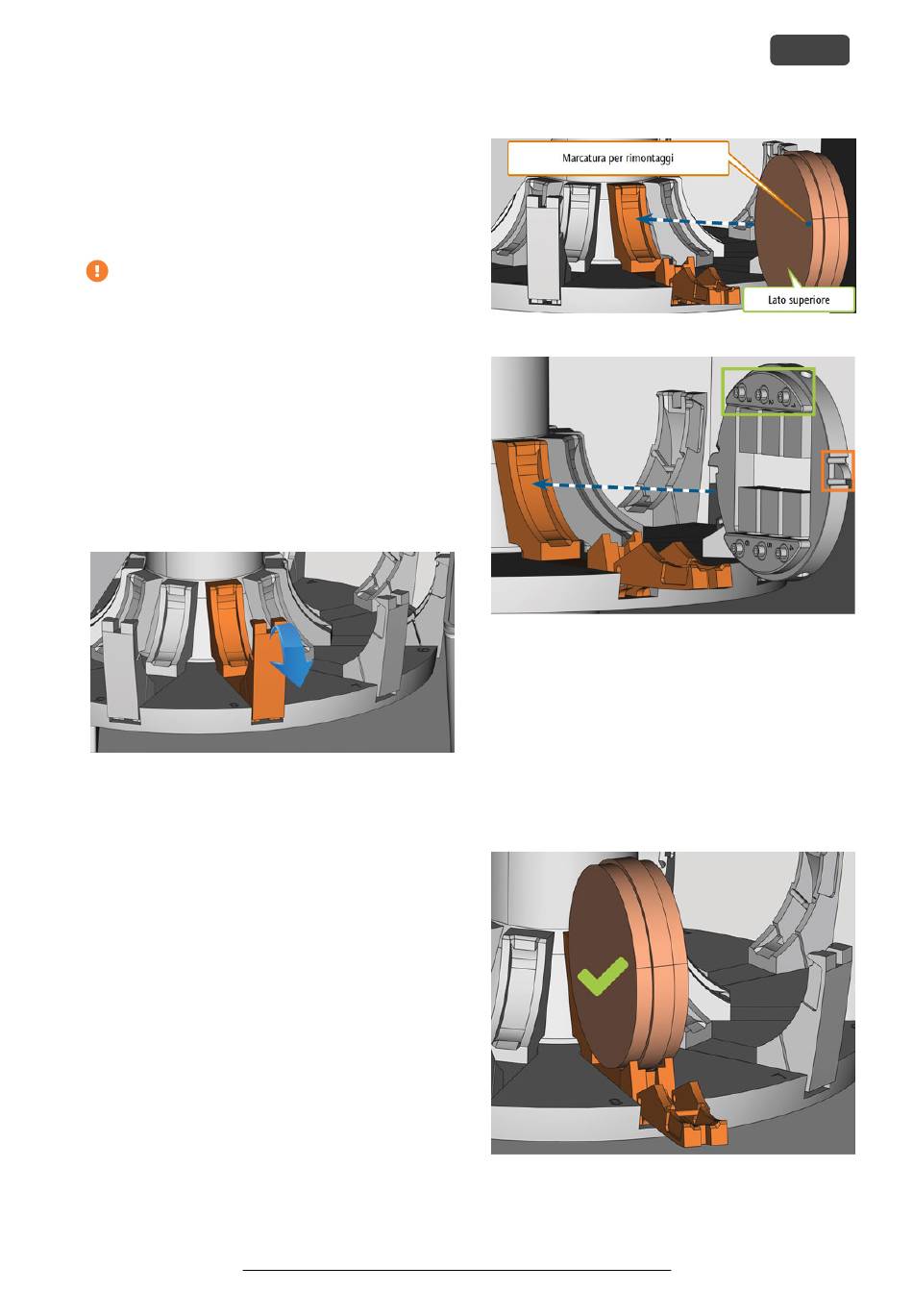

F . 50 – L
IG A LEVA DI BLOCCAGGIO TIRATA IN BASSO
4.
Rimuovere il pezzo grezzo dall'alloggiamento del
caricatore pezzi grezzi, se presente.
5.
Se si desidera montare un disco di altezza pari a
40 mm, assicurarsi che i dischi negli alloggiamenti
del magazzino pezzi grezzi adiacenti abbiano
un'altezza massima di 25 mm. Diversamente il
disco non si adatterà correttamente al magazzino
pezzi grezzi.
6.
Orientare correttamente il disco o il portablocco:
Portablocco: i numeri delle posizioni dei
n
blocchi 1 - 3 devono trovarsi in alto e
l'ausilio di posizionamento di mezza altezza
deve trovarsi davanti.
Dischi: Se il pezzo grezzo è multistrato,
n
orientarlo in modo tale che il livello supe-
riore del colore si trovi sul lato sinistro. Se il
disco è stato contrassegnato per un rimon-
taggio più sicuro da DentalCNC, assicurarsi
che il segno si trovi nella posizione mostrata
sotto.
F . 51 – (
IG
; (
CAMBIO
DI CAMBIO
,
VERDE AUSILIO DI POSIZIONAMENTO ANTERIORE
CONTRASSEGNATO IN ARANCIONE
7.
Inserire il portablocco o il portapezzi nella posi-
zione di cambio del caricatore pezzi grezzi. Assi-
curarsi di posizionarlo completamente in
posizione eretta e non obliqua. Diversamente il
processo di caricamento non riuscirà.
Istruzioni d'uso originali: R5
Edizione: 10/05/2019
) I
A NSERIMENTO DI UN DISCO NELLA POSIZIONE DI
)
B INSERIMENTO DI UN PORTABLOCCO NELLA POSIZIONE
( 1 – 3
POSIZIONI DI BLOCCO CONTRASSEGNATE IN
)
