R5 – Mantenimiento y hágalo usted mismo
Cambio de los insertos de alma-
cén de herramientas
Si los insertos de almacén de herramientas están
desgastados, cámbielos por otros nuevos. Los insertos
nuevos se suministran sin orificios para las herra-
mientas. Los orificios deben taladrarse con la máquina
en los insertos.
Junto con la máquina se suministran insertos del
n
almacén de herramientas de repuesto y la herra-
mienta de taladrar.
Puede solicitar otros insertos y herramientas de
n
taladrar a su servicio de atención al cliente.
La documentación del software de meca-
nizado contiene las instrucciones paso a paso
para taladrar orificios en los insertos. A conti-
nuación se describe cómo cambiar los insertos
del almacén de herramientas en la máquina.
Puede cambiar los insertos de almacén de herra-
mientas de la siguiente manera:
1.
Tenga preparado el inserto del almacén de herra-
mientas de repuesto.
2.
Abra la puerta de la cámara de trabajo.
3.
Extraiga el almacén de herramientas de la cámara
de trabajo.
4.
Retire todas las herramientas del almacén de
herramientas.
5.
Desatornille los 4 tornillos situados en la parte
inferior del almacén de herramientas (
, Fig. 91 – abajo , paso 1).
abajo


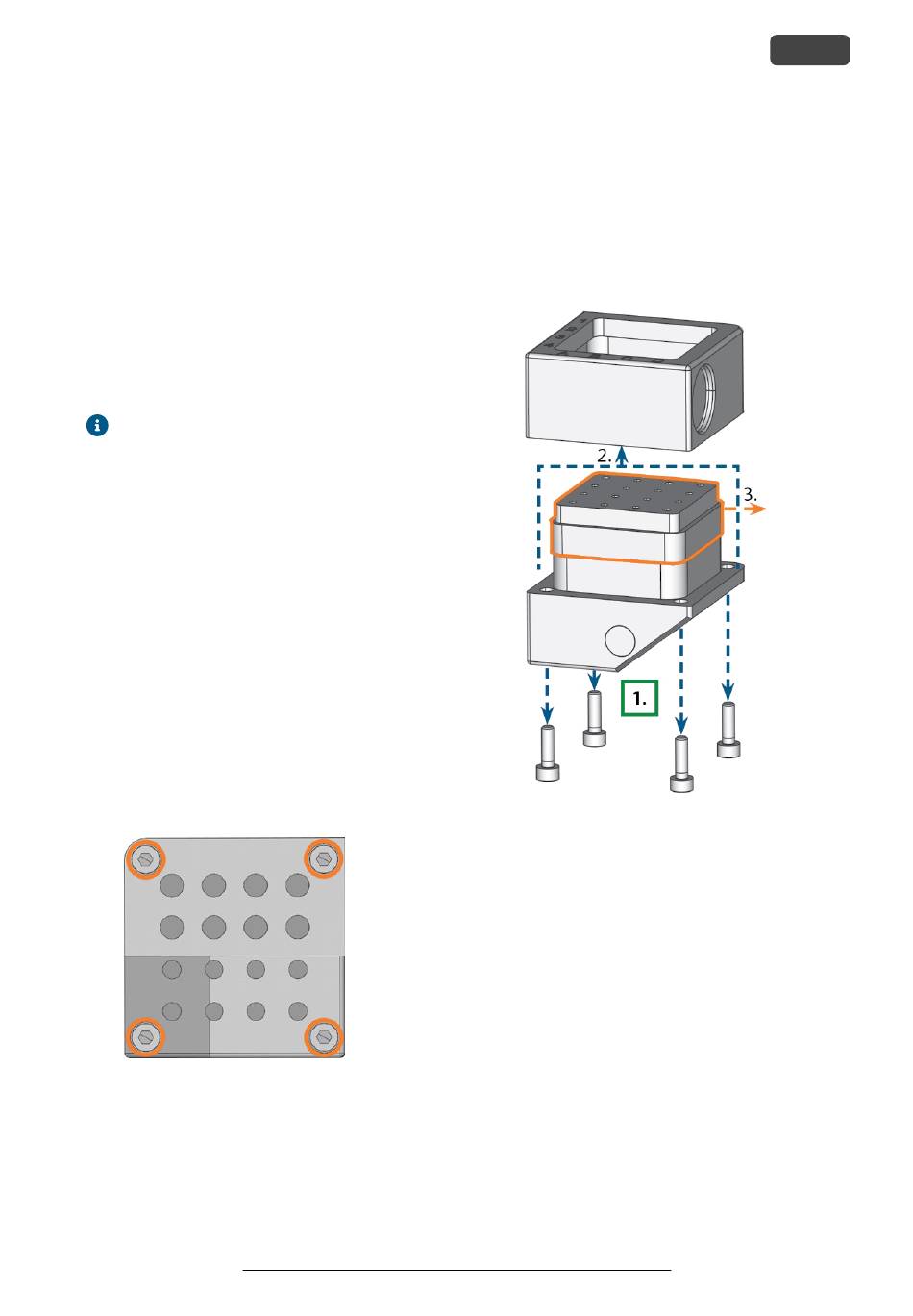

F . 90 – L 4
IG OS TORNILLOS SITUADOS EN LA PARTE INFERIOR DEL
ALMACÉN DE HERRAMIENTAS
6.
Levante la cubierta del almacén (
, paso 2).
abajo
7.
Retire el inserto del almacén de herramientas exis-
tente ( Fig. 91 – abajo , paso 3) y sustitúyalo por

uno nuevo.
Fig. 90 –

( )
MARCADO EN NARANJA
Fig. 91 –

Instrucciones de uso originales: R5
Versión: 10/05/2019
8.
Vuelva a colocar la cubierta en el almacén de
herramientas y fíjela con los tornillos.
9.
Vuelva a colocar el almacén de herramientas en la
cámara de trabajo.
10.
Siga las instrucciones en la documentación de
DentalCNC y taladre las posiciones de herra-
mienta utilizando la broca proporcionada.
F . 91 – D
IG ESARMAR EL ALMACÉN DE HERRAMIENTAS Y RETIRAR EL
INSERTO
ES 67
