R5 – Installer la machine
Installer le système d'extraction
d'air
Composants du système d'extraction d'air :
Composant Source
Dispositif Service à la
d'aspiration clientèle,
inclus tuyau revendeurs
d'aspiration spécialisés
Unité de Service à la
commutation clientèle
*
Câble de Fabricant
données des de l'unité
unités d'aspiration
d'aspiration
supportées
Connexion Service à la
tuyau clientèle
* L'unité de commutation n'est pas disponible dans
toutes les régions du monde.
Exigences pour l'unité d'aspiration
Utilisez uniquement un dispositif d'aspiration
ayant les propriétés suivantes :
Conçu pour une utilisation commerciale dans le
n
secteur dentaire
Équipé d'un filtre de la classe de filtration M
n
Adapté au lieu d'utilisation de la machine
n
Équipé de dispositifs de sécurité qui vous pro-
n
tègent des décharges statiques (p. ex., par un
tuyau d'aspiration antistatique)
Capacité minimale d'extraction : 3.500 l/min à
n
220 hPa (123,6 cfm à 3,2 psi)
Requis ? Préalable
Oui –
Non Câble de
données de
l'unité
d'aspiration
non utilisé
Non Unité
d'aspiration
prise en
charge ; unité
de commu-
tation non
utilisée
Si le tuyau –
d'aspiration
ne convient
pas
Mode d'emploi d'origine: R5
Version : 10/05/2019
Installer l'unité d'aspiration
Vous pouvez installer l'unité d'aspiration comme suit :
1.
Lisez la documentation relative à l'unité
d'aspiration. Respectez à tout moment les
consignes d'utilisation et de sécurité.
2.
Vérifiez si la connexion du tuyau d'aspiration a un
diamètre extérieur de 45 mm. Si le diamètre est
différent, réglez le tuyau ou utilisez la connexion
de tuyau en option.
3.
Insérez le tuyau d'aspiration de l'unité
d'aspiration dans l'ouverture pour l'extraction de
l'air de la machine. Assurez-vous que le tuyau
d'aspiration est correctement installé.

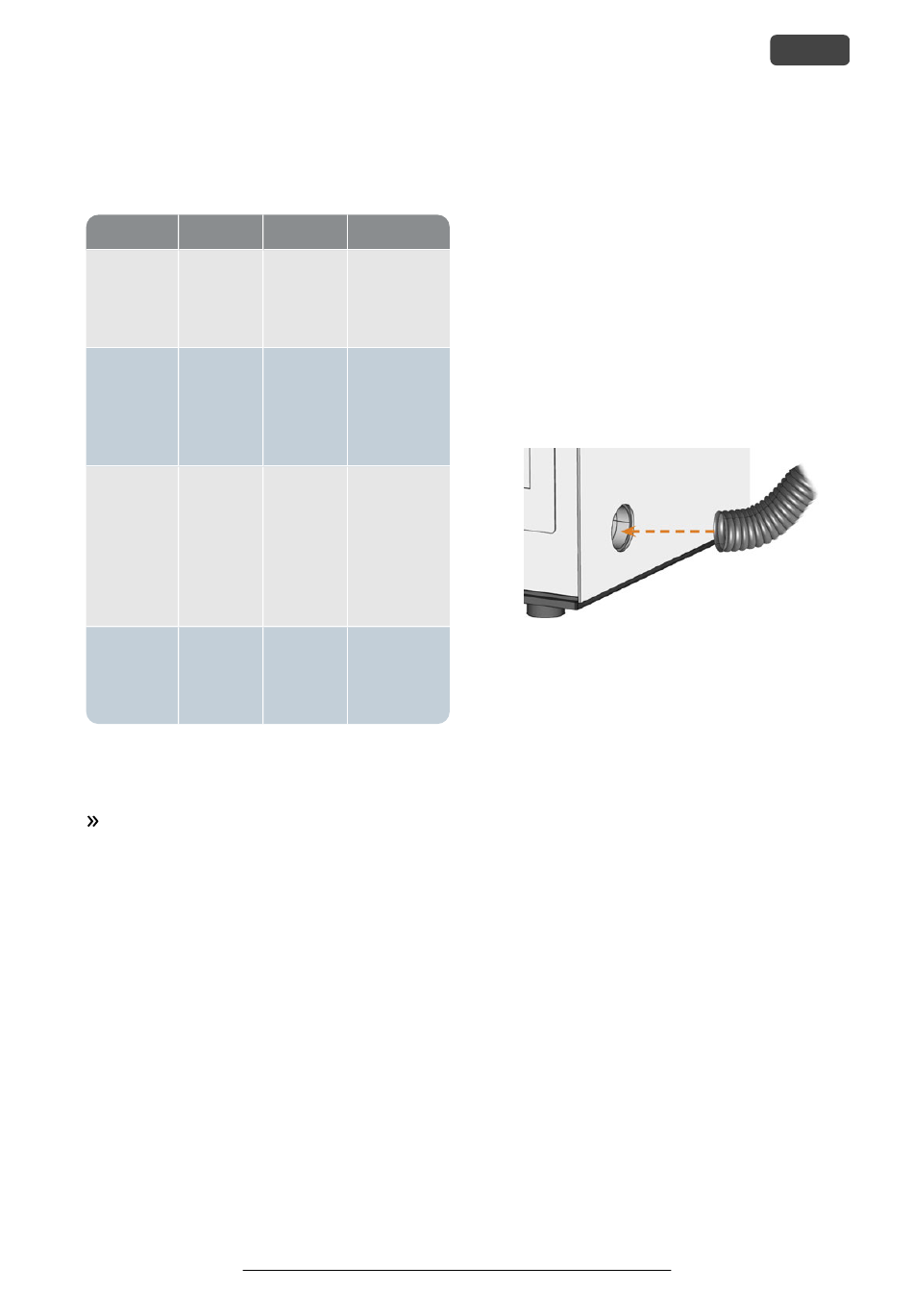

F . 14 – I
IG NSÉRER LE TUYAU D
4.
Si vous voulez que la machine allume et éteigne
automatiquement l'unité d'aspiration, choisissez
l'une des options suivantes :
Installez l'unité de commutation (équi-
n
pement supplémentaire). L'unité de
commutation n'est pas disponible dans
toutes les régions du monde.
Connectez un câble de données fourni par
n
le fabricant de l'unité d'aspiration au port
de données de l'unité d'aspiration de la
machine. Le mode d'emploi de l'unité
d'aspiration devrait contenir des détails
supplémentaires.
5.
Poursuivez l'installation de l'unité d'aspiration
comme décrite dans la documentation de
l'unité.
FR 25
'
ASPIRATION DANS LA MACHINE
