IT 26
Collegamento del tubo di aspirazione con
il raccordo opzionale
Se non è possibile collegare il tubo dell'unità di aspi-
razione direttamente alla macchina, installare la
connessione del tubo come segue:
1.
Richiedere la connessione del tubo al servizio
clienti.
2.
Girare la connessione del tubo flessibile in senso
antiorario fino ad aprirla completamente.
Se il filetto si stacca dalla connessione del tubo,
posizionarlo nuovamente sulla connessione e
girarlo in senso orario una volta in modo tale da
riavvitarlo.
3.
Inserire completamente il tubo del dispositivo di
aspirazione nella connessione del tubo sul lato
della filettatura.

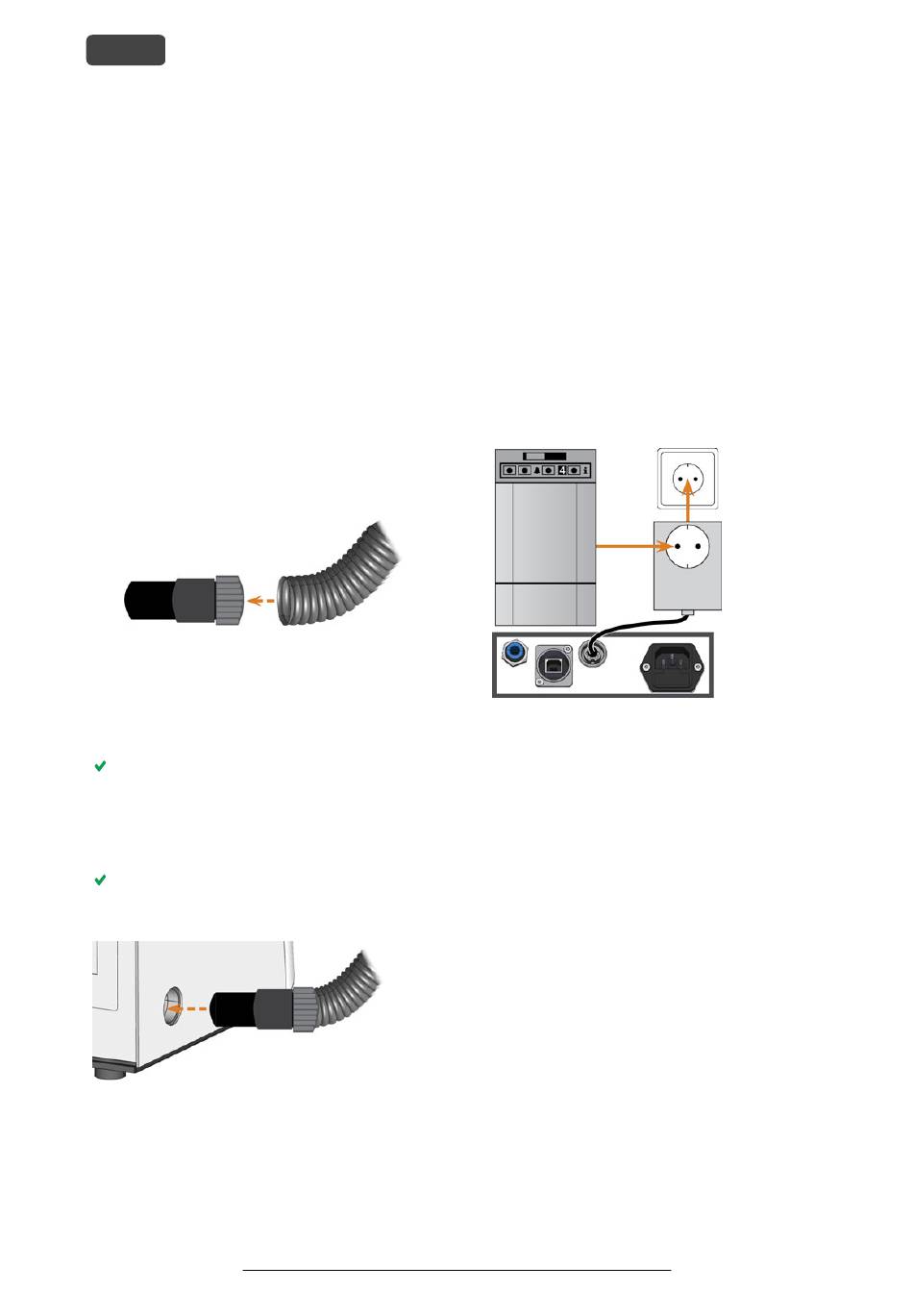

F . 15 – I
IG NSERIMENTO DEL TUBO DI ASPIRAZIONE NELLA
CONNESSIONE DEL TUBO
4.
Girare in senso orario il più possibile il filetto della
connessione del tubo.
Il tubo di aspirazione è fissato saldamente alla
connessione.
5.
Inserire la connessione del tubo nell'apertura del
sistema di estrazione dell'aria della macchina.
Assicurarsi che sia saldamente collegato.
L'installazione del tubo di aspirazione con la con-
nessione opzionale è completa.
F . 16 – I
IG NSERIMENTO DELLA CONNESSIONE DEL TUBO NELL
'
DEL SISTEMA DI ESTRAZIONE DELL ARIA
Installazione dell'unità di manovra
Se si desidera che la macchina accenda e spenga auto-
maticamente l'unità di aspirazione, ma non è dispo-
nibile un cavo dati, è possibile utilizzare l'unità di
manovra opzionale. L'unità di manovra non è dispo-
nibile in tutto il mondo.
1.
Collegare il cavo di alimentazione del dispositivo
di aspirazione all'unità di manovra.
2.
Collegare il cavo di controllo dell'unità di mano-
vra alla porta dati del dispositivo di aspirazione
sul pannello collegamenti della macchina.
3.
Collegare l'unità di manovra ad una presa di cor-
rente.
F . 17 – C
IG
ASPIRAZIONE E ALLA MACCHINA
'
APERTURA
Istruzioni d'uso originali: R5
Edizione: 10/05/2019
R5 – Installazione della macchina
'
OLLEGAMENTO DELL UNITÀ DI MANOVRA AL DISPOSITIVO DI
