VHF R5 Mode D'emploi D'origine page 273

R5 – Fonctionnement : Préparer les tâches
Montage de blocs sur le porte-bloc
Vous pouvez monter jusqu'à 6 blocs sur le porte-bloc.
Le type de bloc, le nombre de blocs et les
positions de blocs doivent correspondre à la
tâche correspondante dans DentalCAM.

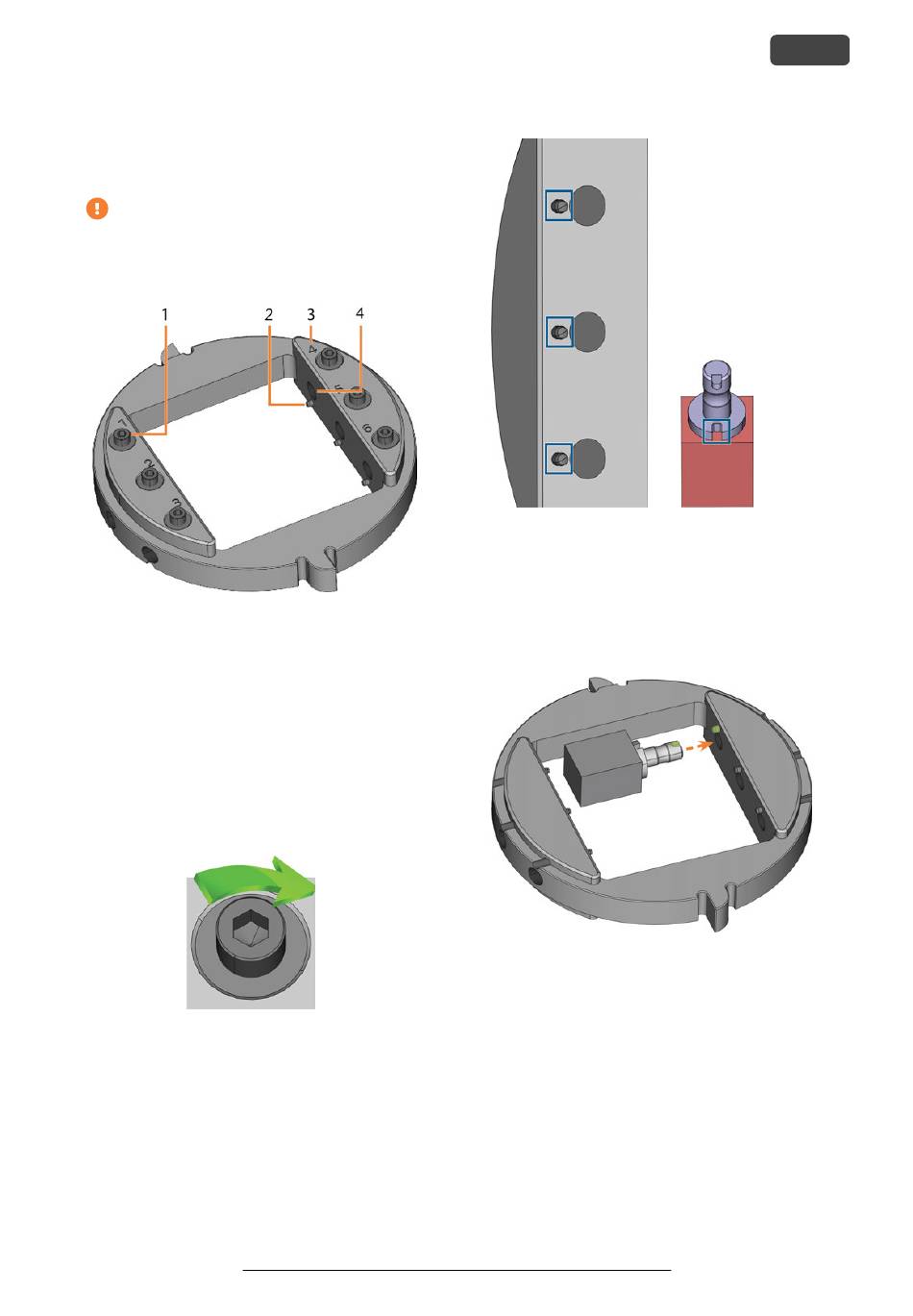

F . 40 – L -
IG E PORTE BLOC POUR LA
1.
Vis de fixation (x 6)
2.
Goupille de positionnement (x 6)
3.
Numéros de position (1-6)
4.
Trou pour les arbres de blocs (x 6)
1.
Utilisez la clé dynamométrique fournie pour des-
serrer la vis de fixation à la position souhaitée.
F . 41 – D
IG ÉVISSER LA VIS À LA POSITION SOUHAITÉE
2.
Si la pièce brute est une pièce brute mul-
ticouche, orientez la pièce brute de façon à ce
que la couche de couleur supérieure soit sur le
dessus.
3.
Positionnez le bloc de manière à ce que la gou-
pille de positionnement du porte-bloc se trouve
dans la rainure de l'arbre du bloc.
R5
Mode d'emploi d'origine: R5
Version : 10/05/2019
F . 42 – L
IG ES GOUPILLES DE POSITIONNEMENT
)
GAUCHE DOIVENT SE TROUVER DANS LA RAINURE DE L
( )
REPÈRE DE DROITE
4.
Insérez l'arbre du bloc dans la position souhaitée
dans le porte-bloc jusqu'à ce qu'il soit bien en
place.
F . 43 – I
IG NSÉRER UN BLOC DANS LE PORTE
;
DESSOUS GROOVE AND POSITIONING PIN MARKED GREEN
5.
Utilisez la clé dynamométrique fournie pour fixer
le bloc avec la vis de fixation correspondante. Res-
serrez la vis fermement.
FR 41
(
REPÈRES DE
'
ARBRE
- (
BLOC ICI MONTRÉ DU
)
