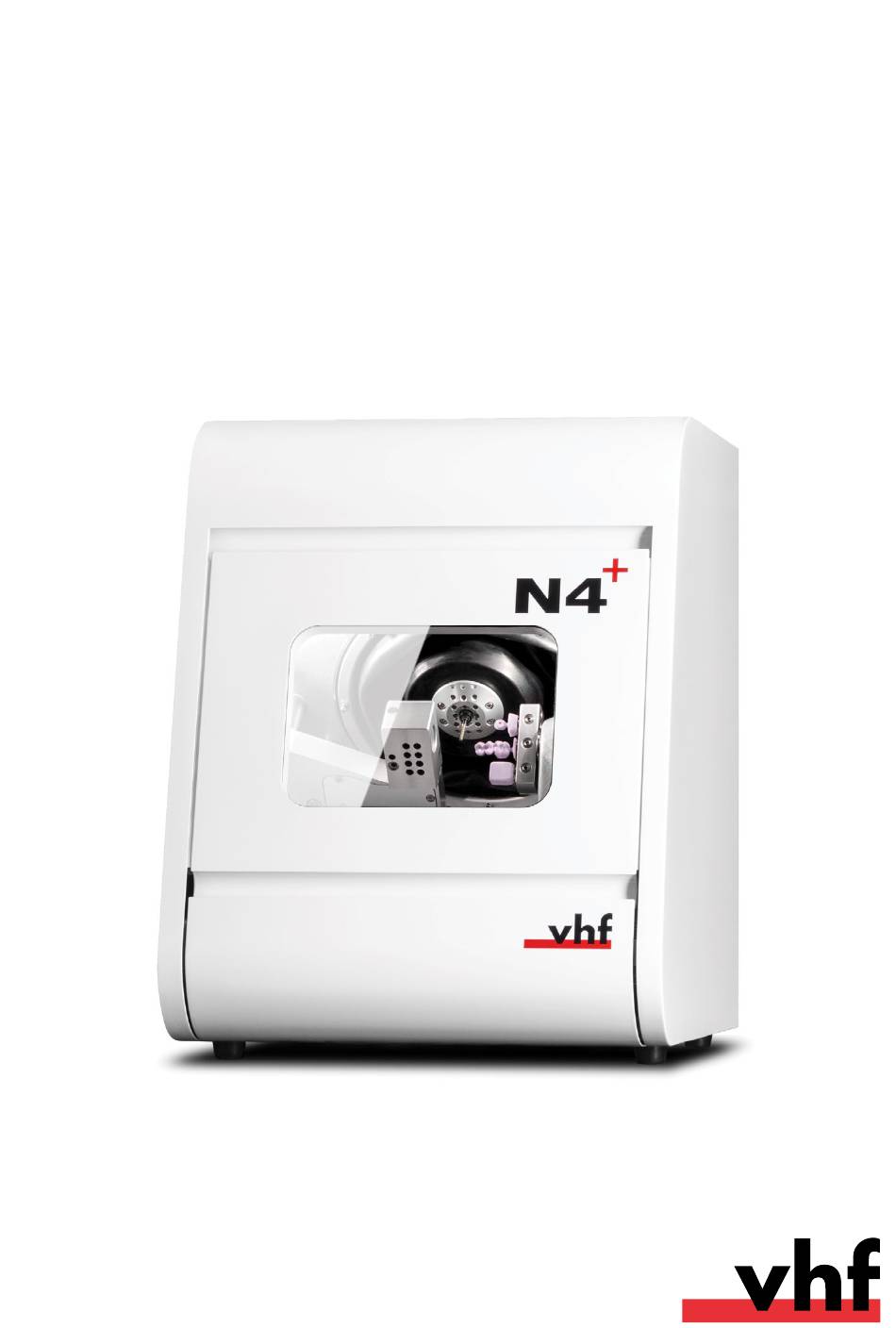

Page 1 Original Operating Instructions Originalbetriebsanleitung Instrucciones de uso originales Mode d’emploi d’origine Istruzioni d’uso originali dentalportal.info...
Page 3: Table Des Matières
EN 3 Contents 5.9.1 Activating the CAD/CAM integration 1 Welcome 5.9.2 Basic configuration 1.1 About this document 5.9.3 exocad network configuration 1.2 Used symbols 5.9.4 Configuring the CAM computer 1.3 Structure of safety notes 5.9.5 Checking the data transfer folder setting 5.9.6 Configuring the CAD computer 2 General safety instructions 6 Operation: Preparing jobs...
Page 4 EN 4 Contents 8.13 Checking the compressed air regulator 8.13.1 Checking the water separator for condensate 8.13.2 Exchanging / cleaning the contaminated filter cartridge 8.14 Cleaning the housing 8.15 Exchanging the main fuse 8.16 Calibrating the axes 8.17 Replacing the tool magazine inserts 8.18 Replacing the gasket of the working chamber door 54 8.19 Updating the software and firmware 8.19.1 Updating the manufacturing software...
Page 5: Welcome
EN 5 Welcome WELCOME Information to make work more efficient Thank you for your purchase of this N4+ dental Important information without any danger for machine. The machine is delivered to you with pride people or objects and confidence. It was produced using the latest tech- niques and strict quality control.
Page 6: General Safety Instructions
EN 6 N4+ – General safety instructions Check the environment of the machine and all GENERAL SAFETY accessible internal areas daily for leaked liquid and INSTRUCTIONS remove any liquids near or in the machine imme- diately. Never put any machines or devices which are powered by electricity under the machine.
Page 7 EN 7 N4+ – General safety instructions Service Mode: Risk of cutting injuries and bruises as When you close the working chamber door, ensure well as hazards through ejected debris your hands do not get caught between the door and the machine housing.
Page 8: Operating Regulations
EN 8 N4+ – Operating regulations contain the connection geometry for the implant. OPERATING Do not manipulate the connection geometry of pre- REGULATIONS fabricated abutments (“prefab abutments”) and you must always check finished objects for accurate con- nection geometries (i.e. that connection geometries If you violate the following regulations, you may lose of finished jobs have not been damaged).
Page 9: Transportation And Storage
EN 9 N4+ – Operating regulations 1. Remove all blanks from the working chamber. 3.0.6 Transportation and storage 2. Rinse the cooling liquid system. Injuries caused by unsafe 3. Drain and clean the cooling liquid tank. Ensure that WARNING transportation the tank is completely dry.
Page 10: Machine Overview
EN 10 N4+ – Machine overview 4.2 Connection panel MACHINE OVERVIEW With your N4+ you can process blanks of different materials to create high quality objects for the dental sector. You can find a list of the materials which you can process with the machine in the manufacturing software.
Page 11: Working Chamber
EN 11 N4+ – Machine overview 4.4 Working chamber Color Status You can mount blanks and insert tools into the working The working chamber door is locked. chamber. This is where the blanks are processed. 4.5 Cooling liquid draw er In the cooling liquid drawer below the working chamber the cooling liquid tank is located.
Page 12: Cam Computer
EN 12 N4+ – Machine overview 4.6 CAM computer 4.8 Location of the identification plate & serial number To operate the machine, you must use a computer running Windows (“CAM computer”) and specially ® The identification plate of the machine contains identi- designed software (“manufacturing software”).
Page 13: Technical Data
EN 13 N4+ – Machine overview Standard blank holder 4.10 Technical data Unit Value Dimensions (W/D/H) Maximum block dimensions 45 x 20 x 20 Unit Value (L/D/H) Footprint (approx.) 340 x 320 13.4 x 12.6 Cooling liquid system Housing fully closed 360 x 450 x 470 Unit Value (approx.)
Page 14: Installing The Machine
EN 14 N4+ – Installing the machine 1. 1 x Machine N4+ INSTALLING THE 2. 1 x Spindle service set MACHINE 3. 1 x Power cable 4. 1 x Ethernet network cable (type: straight) 5.1 Checking the scope of delivery 5. 1 x Compressed air regulator Unpack the machine and ensure that you have 6.
Page 15: Choosing The Installation Site
EN 15 N4+ – Installing the machine 5.2 Choosing the installation site Distances to maintain The installation site must meet the following criteria: Damaging of the machine if NOTICE safety distances are not Firm and even surface, must be able to carry the maintained weight of the machine.
Page 16: Machine Installation (Schema)
EN 16 N4+ – Installing the machine 5.3 Machine installation (schema) . 9 M ACHINE INSTALLATION SCHEMA 1. Power connection 2. Ethernet network cable 3. Pneumatic hose 4. External compressed air supply Original Operating Instructions: N4+ Version: 12/16/2021...
Page 17: Establishing The Electric Connection
EN 17 N4+ – Installing the machine 5.4 Establishing the electric con- 5.5 Removing the transport lock nection Before operating the machine for the first time, you must remove the transport lock. The transport lock Damaging of the machine prevents the spindle from getting damaged during NOTICE through heavy voltage transport.
Page 18: Installing The Pneumatics
EN 18 N4+ – Installing the machine For the sealing air in the working chamber that 5.6 Installing the pneumatics keeps machining debris away from sensitive machine parts. Risk of injuries through WARNING leaking compressed air and lashing pneumatic hoses Open or loose pneumatic connections can cause severe injuries.
Page 19: Overview Compressed Air Regulator
EN 19 N4+ – Installing the machine 5.6.1 Overview compressed air regulator 5.6.2 Installing the pneumatic hose The machine is connected to the external air supply via a compressed air regulator. You can use this regulator to monitor and regulate the pressure of the incoming air.
Page 20: Adjusting The Air Pressure With The Compressed Air Regulator
EN 20 N4+ – Installing the machine 5.6.3 Adjusting the air pressure w ith the com- pressed air regulator Setting the air pressure is only necessary if the air pres- sure shown by the pressure gauge does not lie between the minimum and maximum air pressure. You can find specific values and additional requirements in the chapter on technical data.
Page 21: Integrating The Machine Into The Network
EN 21 N4+ – Installing the machine router, hub or switch to connect the 2 units at this 5.7 Integrating the machine into the point. netw ork 3. Ensure that you have administrator rights on the The following diagram visualizes how commands are CAM computer.
Page 22 EN 22 N4+ – Installing the machine Configuring SX Virtual Link & DENTALCNC 1. Ensure that the CAM computer is directly connected to the machine via an Ethernet cable. Otherwise, the machine may obtain incorrect network settings and may become unreachable. If this happens, an on-site visit by customer service may be necessary: What to do if the machine is...
Page 23 EN 23 N4+ – Installing the machine Green check marks (marked orange) indicate that the connections have been established. . 22 T THERNET ADDRESS OF THE MACHINE MARKED ORANGE 24. Enter the Ethernet address into the Machine Ethernet address input field in DENTALCNC. Example: 84:25:3F:23:4A:F4 .
Page 24: What To Do When Devices Are In Use In Sx Virtual Link
EN 24 N4+ – Installing the machine Useful things to know about the network 5.7.3 Netw ork configuration via the configuration machine's w eb server While the network connection to your machine should The machine features a web server which allows for work automatically, there are some useful things that network configuration and network diagnostics.
Page 25: Configuring The Webcam
EN 25 N4+ – Installing the machine The current still image of the webcam displays. 5.8 Configuring the w ebcam In the following cases, you need to configure the webcam of the machine: First installation of the machine Exchange of the CAM computer Exchange of the control unit Exchange of the webcam 1.
Page 26: Cad/Cam Integration
EN 26 N4+ – Installing the machine 5. Activate the unlock option for exocad Chair- 5.9 CAD/CAM integration sideCAD in DENTALCNC. If you use exocad ChairsideCAD as your CAD applic- ation, you can activate the CAD/CAM integration with DENTALCAM & DENTALCNC 8. If you use the CAD ...
Page 27: Configuring The Cad Computer
EN 27 N4+ – Installing the machine 4. Inside the file, find the following expression (“tag”): <NestingInterop2TemporaryFolder> Directly behind the expression, you will find the exocad output path. 5. Replace the output path with the letter of the net- work drive that you recorded followed by a colon (:).
Page 28: Operation: Preparing Jobs
EN 28 N4+ – Operation: Preparing jobs 6.2 Starting the machine w ith a tool OPERATION: PREPARING in the collet chuck JOBS Under some circumstances like a power outage, there can be a tool in the collet chuck of the spindle when Before you can machine blanks, you need to prepare you start the machine.
Page 29: Switching Off The Machine
EN 29 N4+ – Operation: Preparing jobs 7. Confirm the current message. Without sufficient cooling liquid in the tank, wet machining is not possible. You can find the appropriate The machine is ready for operation. interval in the maintenance table. Of course, you can exchange the cooling liquid at any time.
Page 30: Emptying The Strainer Basket
EN 30 N4+ – Operation: Preparing jobs a. Hold one test strip into the cooling liquid for a The strainer basket is completely void of machining few seconds. residues. b. Compare the colors on the test strip with the 6.4.4 Exchanging or filling in the cooling indications on the container of the pH test strips.
Page 31 EN 31 N4+ – Operation: Preparing jobs The cooling liquid tank is completely void of liquid, machining and cleaning agent residues. 13. Insert the strainer basket into the tank cover and put the cover onto the tank. 14. Remove dirt and foreign bodies from the coupling of the cooling liquid tank.
Page 32: Mounting & Removing Blanks
EN 32 N4+ – Operation: Preparing jobs 6.5 Mounting & removing blanks The machine can process the following blanks: Blocks, max. size: 45 x 20 x 20 mm (L/D/H) Prefabricated abutments requires extra equipment You can obtain extra equipment from customer service.
Page 33: Managing Tools
EN 33 N4+ – Operation: Preparing jobs 6.6 Managing tools 6.6.1 Inserting and exchanging tools You need to insert or exchange tools in the following Damaging of the spindle or cases: NOTICE the tool positions if you use Upon first use of the machine improper tools After exchanging tool magazine inserts due to Improper tools can damage the collet chuck of the...
Page 34 EN 34 N4+ – Operation: Preparing jobs You insert tools manually as follows: 1. If you prefer to equip the tool magazine outside of the machine, pull the tool magazine out of the working chamber. . 43 I NSERTING TOOLS INTO THE TOOL POSITIONS .
Page 35: Operation: Executing Jobs
EN 35 N4+ – Operation: Executing jobs a. Machining stops immediately. OPERATION: EXECUTING b. You are prompted to select whether the tool in JOBS the spindle can be inserted safely into the tool magazine. You control and start manufacturing with 3.
Page 36: Job Interruptions And Job Abortions
EN 36 N4+ – Operation: Executing jobs If the cooling liquid flow rate is insufficient 1. Check if there is enough cooling liquid in the tank. 2. Check if the cooling liquid and the tank including the filter are clean. 7.3.2 How to proceed in case of a machine malfunction A machine malfunction is recognized by the internal...
Page 37: How To Proceed In Case Of A Tool Breakage
EN 37 N4+ – Operation: Executing jobs 5. If you manually inserted the tool into the collet As long as the machine is not powered, you do not chuck, check if the broken tool corresponds to the have access to the working chamber. tool type which you were prompted to insert.
Page 38: Emergency Opening Of The Working Chamber Door
EN 38 N4+ – Operation: Executing jobs 1. Switch off the machine at the main power 7.4 Emergency opening of the w ork- switch. Disconnect the machine from the eletrical ing chamber door source. 2. Deactivate the safety interlock of the working cham- Crushing hazard and cutting ber door, as shown in the figure ( Fig.
Page 39: Releasing A Stuck Tool Magazine
EN 39 N4+ – Operation: Executing jobs 7.5 Releasing a stuck tool magazine In case a tool magazine got stuck on the holder, use the screw on the backside of the tool magazine: 1. Use the screw as follows: a. Pick up a flat blunt tool (e. g. a slot screw driver) b.
Page 40: Maintenance And Do-It-Yourself
EN 40 N4+ – Maintenance and do-it-yourself point to ensure your machine gets proper main- MAINTENANCE AND DO- tenance. IT-YOURSELF 8.5 Definition of w ear parts Some day-to-day basic maintenance and preventive The machine and the extra equipment are warranted maintenance is essential to keep the machine mech- for a period of 24 months or 2,000 operating hours, anics and electric components in good condition for...
Page 41: Cleaning The Working Chamber
EN 41 N4+ – Maintenance and do-it-yourself a. Clean every opening of the protective cage 8.6 Cleaning the w orking chamber (marked orange) with the wet brush. Cleaning the working chamber includes the following b. Clean the measuring key from all sides with components: the wet brush, reaching into the openings of the protective cage.
Page 42: Cleaning The Collet Chuck
EN 42 N4+ – Maintenance and do-it-yourself 8. Remove the tool magazine from the working cham- Machining view in DENTALCNC. ber. Clean it with the cloth and the brush. 8.7 Cleaning the collet chuck 9. Clean the tool magazine holder thoroughly. 10.
Page 43 EN 43 N4+ – Maintenance and do-it-yourself b. Ensure that the collet chuck fully sits in the recess of the knurled nut. . 54 R ECESS IN KNURLED NUT MARKED ORANGE c. Twist the knurled nut counter-clockwise. . 57 C LEANING THE INNER CONE OF THE SPINDLE 11.
Page 44 EN 44 N4+ – Maintenance and do-it-yourself Damaging of the spindle your hand. NOTICE when using the wrong grease or applying the grease incorrectly If you use unsuitable grease or if grease gets into the longitudinal slots of the collet chuck, the machine may get damaged.
Page 45: Cleaning The Nozzle Plate
5. Open the working chamber door. machine, blanks and tools will be damaged. 6. Clean the smaller holes in the inner area of the Only use Tec Powder from vhf to clean the cooling nozzle plate. For this, move the interdental brush liquid system.
Page 46: Exchanging The Carbon Filter
EN 46 N4+ – Maintenance and do-it-yourself 15. Go to the next step of the on-screen guide. 8.10 Exchanging the carbon filter The cleaning process starts. The remaining time dis- plays in the info area of DENTALCNC‘s main applic- ation window. 16.
Page 47 EN 47 N4+ – Maintenance and do-it-yourself 1. Empty and clean the cooling liquid tank. 6. Empty the filter and dispose of the activated carbon pellets. 2. Unscrew the filter in the cooling liquid tank with your hand and remove the filter. 7.
Page 48: Cleaning The Coupling Of The Cooling Liquid Tank
EN 48 N4+ – Maintenance and do-it-yourself 6. Place the spring in the cap of the coupling. 8.11 Cleaning the coupling of the 7. Position the ball in the valve seat and screw the cap cooling liquid tank onto the socket of the coupling. 1.
Page 49: Exchanging The Coupling Of The Cooling Liquid Tank
EN 49 N4+ – Maintenance and do-it-yourself 7. Insert the spare coupling into the designated open- 8.12 Exchanging the coupling of the ing as shown in the following figure. cooling liquid tank 1. Empty the cooling liquid tank. 2. Unscrew the filter in the cooling liquid tank with your hand.
Page 50: Checking The Compressed Air Regulator
EN 50 N4+ – Maintenance and do-it-yourself 8.13 Checking the compressed air A strongly contaminated cartridge can lead to a regulator pressure loss. If the compressed air fulfills the requirements for air Damaging of the machine NOTICE purity according to ISO 8573-1, the filter cartridge when compressed air is usually does not have to be changed.
Page 51: Cleaning The Housing
EN 51 N4+ – Maintenance and do-it-yourself 8.14 Cleaning the housing 8.15 Exchanging the main fuse The internal power supply of the machine has a main Damaging of the housing fuse that is accessible from the outside and can be NOTICE when using an unsuitable replaced if necessary.
Page 52: Calibrating The Axes
EN 52 N4+ – Maintenance and do-it-yourself 8.16 Calibrating the axes Deterioration of machining NOTICE results caused by an incorrect calibration At delivery, your machine is already calibrated. As long as your machining results are accurate, a new calib- ration is not necessary. A calibration takes much time and will deteriorate the machining results if it is .
Page 53: Replacing The Tool Magazine Inserts
EN 53 N4+ – Maintenance and do-it-yourself 8.17 Replacing the tool magazine inserts When tool magazine inserts are worn, they should be replaced. New inserts are delivered without holes for the tools. The holes must be drilled into the inserts with the machine.
Page 54: Replacing The Gasket Of The Working Chamber Door
EN 54 N4+ – Maintenance and do-it-yourself 8.18 Replacing the gasket of the w orking chamber door When the gasket of the working chamber door is worn, it needs to be replaced. The respective spare part can be obtained from customer service. The spare part consists of the gasket and double-sided adhesive tape.
Page 55: Updating The Software And Firmware
EN 55 N4+ – Maintenance and do-it-yourself No connected machine was found during the auto- 8.19 Updating the softw are and matic download of the new DENTALCAM & firmw are DENTALCNC version. Updating the manufacturing software and the firm- You can manually update the firmware of your ware is an interdependent procedure.
Page 56: Maintenance Table
Every 4 weeks Task Recommended interval Procedure / Parts Tool illustration Cleaning the cooling liquid system 100 operating hours vhf Tec Powder, maintenance task in DENTALCNC page 45  Every 4 weeks If the flow rate is insufficient Original Operating Instructions: N4+...
Page 57 EN 57 N4+ – Maintenance and do-it-yourself Task Recommended interval Procedure / Parts Tool illustration Exchanging the carbon filter Every 4 weeks page 46  When necessary Task Recommended interval Procedure / Parts Spare part illustration Updating the software and firm- When an update is available ware ( page 51...
Page 58: Disposal
N4+ – Disposal DISPOSAL Copyright Distribution or duplication of all content is only allowed by written consent of vhf camfacture AG. This 9.1 Disposing of the cooling liquid includes reproduction by presentation and broad- casting. When disposing of the cooling liquid / machining This document is published by: residues, obey the following regulations.
Page 59: N4+ - Troubleshooting
EN 59 N4+ – Troubleshooting 10 TROUBLESHOOTING I have installed all components, started the software but the machine does not reference In case something is not working as intended, take a Is the working chamber door open? look at the following troubleshooting guide. The machine does not reference with the working chamber door open.
Page 60 EN 60 N4+ – Troubleshooting 1. Visually inspect all tools. The computer displays that the flow rate is too 2. Check the tool life values in DENTALCNC. 3. Replace worn tools with new ones. You can resolve this problem while the job Do rings on the tools sit in the groove on the execution is interrupted.
Page 61 EN 61 N4+ – Troubleshooting 1. Verify that your compressor can permanently gen- erate the required air pressure and volume flow. Not every compressor is designed for commercial use with dental machines. 2. If necessary, replace your compressor with one that meets the recommendations.
Page 62: Index
EN 62 Index Pneumatics ..18 Installation site ..15 Axes ..12 Job interruption ..36 CAD/CAM integration ..26 CAM computer ..12, 21 Collet chuck ..42 Machine Compressed air regulator ..20, 50 Malfunction ..36 Cooling liquid ..
Page 63 EN 63 Index Pneumatic connection ..18-19 Pneumatic hose ..18-19 Power connection ..17 Power failure ..37 Prefabricated abutments Operating regulations ..8 Preventive maintenance ..40 Rear side of the machine ..10 Repackaging ..9 Scope of delivery ..14 Sound emission ..
