Taşıma desteğini çıkarma yöntemi
Taşıma sırasında üniteyi korumak için kompresör ayağının üzerine
takılmış olan sarı taşıma desteği çıkarılmalıdır. Şekil 3'te gösterilen
ve aşağıda açıklanan yolu izleyin.
A Kompresör
B Tespit somunu
C Taşıma desteği
1 Tespit somununu hafifçe gevşetin (B).
2 Taşıma desteğini (C) şekil 3'te gösterildiği gibi çıkarın.
3 Tespit somununu (B) tekrar sıkın.
İKAZ
Ünite, taşıma desteği takılı olarak çalıştırılırsa, anormal
titreşim veya gürültü meydana gelebilir.
4.5. Drenaj işlemi
Drenaj işlemine izin verilip verilmediğini "Genel bilgiler" sayfa 1
konusu altındaki kombinasyon tablosundan kontrol edin. Üniteniz
üzerinde drenaj işlemine izin verilmesi ve montaj mahallinin drenaj
işlemini gerektirmesi halinde, aşağıdaki yönergeleri izleyin.
■
Suyun akıtılması için drenaj kitleri opsiyonel olarak temin
edilebilir.
■
Dış üniteden drenaj işlemi sorun yaratırsa (örneğin, drenaj suyu
insanların üzerine sıçrarsa), drenaj tesisatını bir drenaj soketi
(opsiyonel) kullanarak sağlayın.
■
Drenajın düzgün çalışmasına dikkat edin.

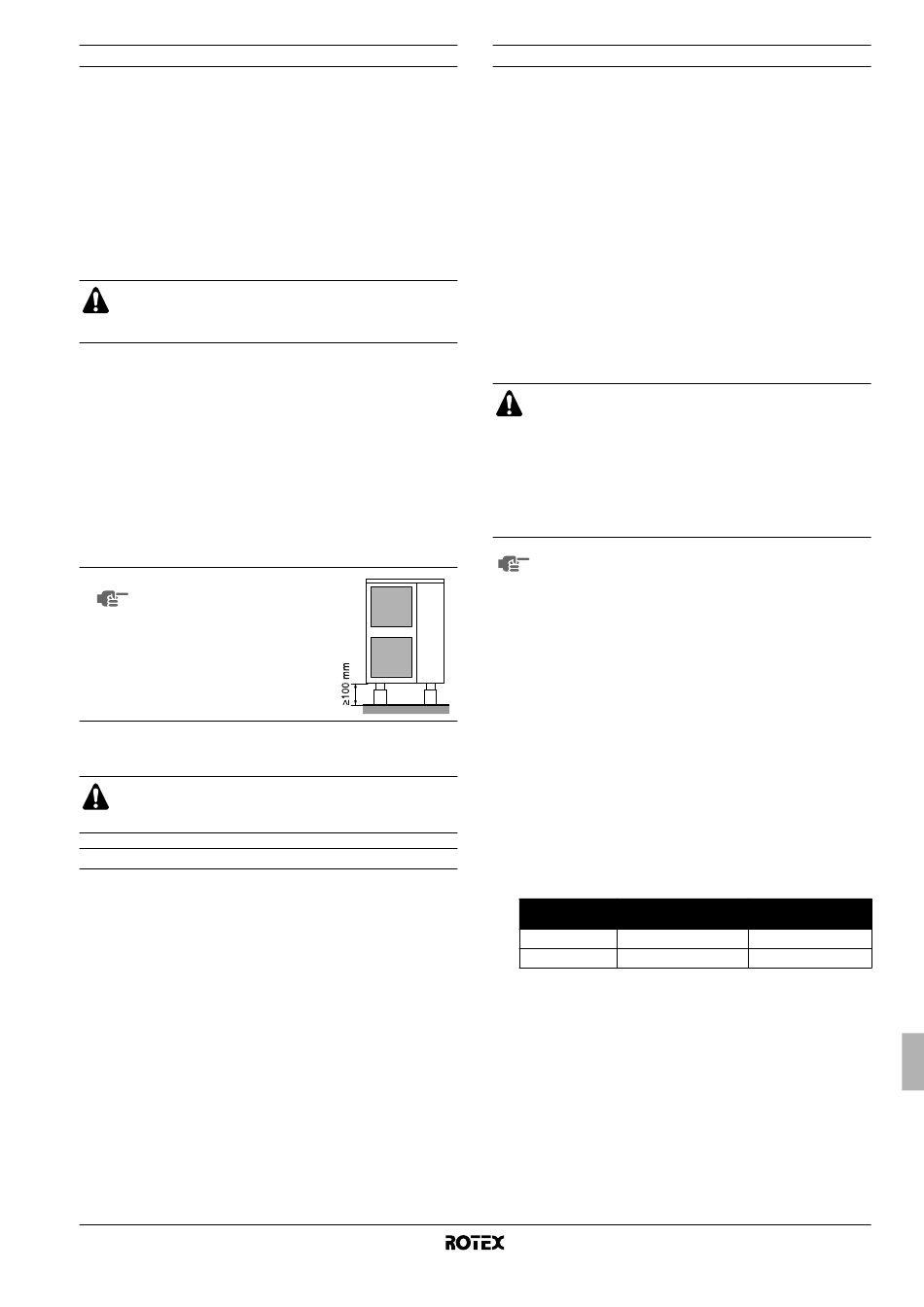

NOT Dış ünitenin drenaj delikleri bir
montaj tablası veya zemin
yüzeyi ile kapanırsa,
ünitenin altında 100 mm'den
fazla bir boş alan oluşturmak
için üniteyi yükseltin.
4.6. Ünitenin montajı
Tasarım basıncı 4,0 MPa veya 40 bar olduğundan, daha
büyük et kalınlıklı borular gerekebilir. Bkz. paragraf
"5.1. Boru malzemesinin seçimi" sayfa 7.
R410A için önlemler
■
Soğutucu, sistemin temiz, kuru ve sızdırmaz bulundurulması için
sıkı tedbirler gerektirir.
- Temiz ve kuru
Yabancı maddelerin (mineral yağlar veya nem dahil) sistemin
içine karışması önlenmelidir.
- Sızdırmaz
"6. Soğutucu boruları için önlemler" sayfa 8 dikkatle
okunmalı ve bu prosedürler doğru bir şekilde izlenmelidir.
■
R410A karışık bir soğutucu olduğundan gereken ilave soğutucu
sıvı halde yüklenmelidir. (Soğutucu gaz halinde olursa
kompozisyonu değişir ve sistem gereği gibi çalışmaz).
■
Bağlantılı iç ünite RKHBRD ünitesi olmalıdır.
RRRQ011~016AAV1+Y1
Hava su tipi ısı pompası için dış ünite
4PW55782-1B
dış
Montaj
■
İç ünite montajı için iç ünitenin montaj kılavuzuna bakın.
■
Teknik ve elektrik özelliklerinin tam listesi için Mühendislik
Verileri Kitabına bakın.
■
Üniteyi hiçbir zaman tahliye borusu termistörü (R2T), emme
borusu termistörü (R3T) ve basınç sensörleri (S1NPH, S1NPL)
çıkarılmış olarak çalıştırmayın. Bu tür çalıştırma kompresörü
yakabilir.
■
Plakaları takarken/çıkarırken hataları önlemek için dış (ön)
plakaların model adı ve seri numarasını doğruladığınızdan emin
olun.
■
Servis panellerini kapatırken, sıkma torkunun 4,1 N•m'yi
aşmamasına dikkat edin.
5. Soğutucu boru ebadı ve izin verilen
boru uzunluğu
■
Borular ve diğer basınç içeren parçalar uygulanabilir
ulusal ve uluslararası düzenlemelere uyacak ve
soğutucu için elverişli olacaktır. Soğutucu için fosforik
asitle oksijeni giderilmiş dikişsiz bakır kullanın.
■
Montaj ehliyetli bir soğutma teknisyeni tarafından
yapılacak, malzemelerin seçimi ve montaj ulusal ve
uluslararası düzenlemelere
Avrupa'da, EN378
standardıdır.
Boru tesisatından sorumlu kişilere:
■
Boru tesisatı ve vakumlama işlemi tamamlandıktan
sonra stop vanasını açtığınızdan emin olun. (Sistemin
vana kapalı olarak
bozabilir.)
■
Soğutucunun atmosfere
Soğutucuyu, freon toplama ve imha etme yasasına
göre toplayın.
5.1. Boru malzemesinin seçimi
■
Boruların içindeki yabancı maddeler (imalat yağları da dahil)
≤30 mg/10 m olmalıdır.
■
Yapım malzemesi: soğutucu için fosforik asitle oksijeni giderilmiş
dikişsiz bakır.
■
Sertlik derecesi: aşağıdaki tabloda listelendiği gibi, boru çapına
bağlı olarak değişen sertlik derecesinde boru kullanın.
■
Soğutucu borularının et
düzenlemelere uygun olmalıdır. R410A boruları için en küçük et
kalınlığı aşağıdaki tabloya uygun olmalıdır.
Boru malzemesinin
Boru ebadı (mm) sertlik derecesi
Ø9,5
Ø15,9
O = Tavlanmış
■
Gereken boru ebatlarının (inç ölçüleri) bulunmaması halinde,
aşağıdakileri göz önünde bulundurarak diğer çapların (mm
ölçüleri) kullanılmasına da izin verilir:
■ gereken çapa en yakın boru ölçüsünü seçin.
■ inçten mm borulara geçişte uygun adaptörler kullanın
(sahadan temin edilir).
uygun olacaktır.
kullanılacak olan uygulama
çalıştırılması kompresörü
bırakılması yasaktır.
kalınlığı ilgili yerel ve ulusal
En küçük kalınlık (mm)
O 0,80
O 1,00
Montaj kılavuzu
7
