2. exemple:
Distance horizontale du milieu du volant par rapport au niveau de l'accouplement:
Pour cette cote, seule la coordonnée x respective est importante. Le niveau de l'accouplement se situe par rapport à
la VK / OK de l'évidement de l'attache sur x = -234 mm. Par soustraction, l'on obtient la dimension de la distance:
1354 - ( -234 ) = 1588 mm (attention à l'inversion du signe)
4.6.2
Définition du système de coordonnées du châssis LBU (BM 408)
Position de l'origine des coordonnées avec sens x, y et z positifs

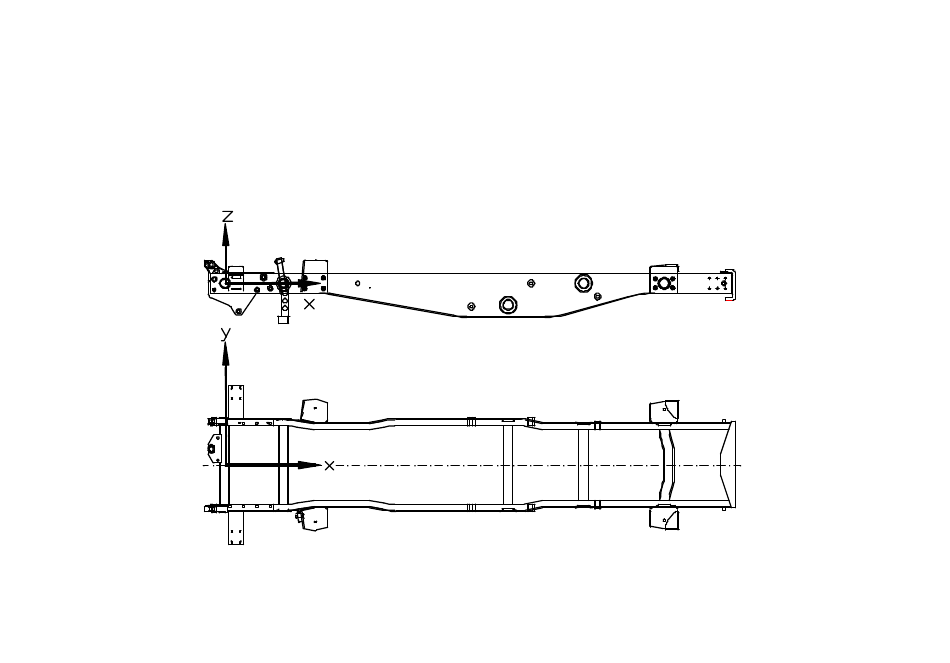

Fig. 4.3 Cadre UNIMOG BM 408.101 (vue latérale de gauche et vue d'en haut)
