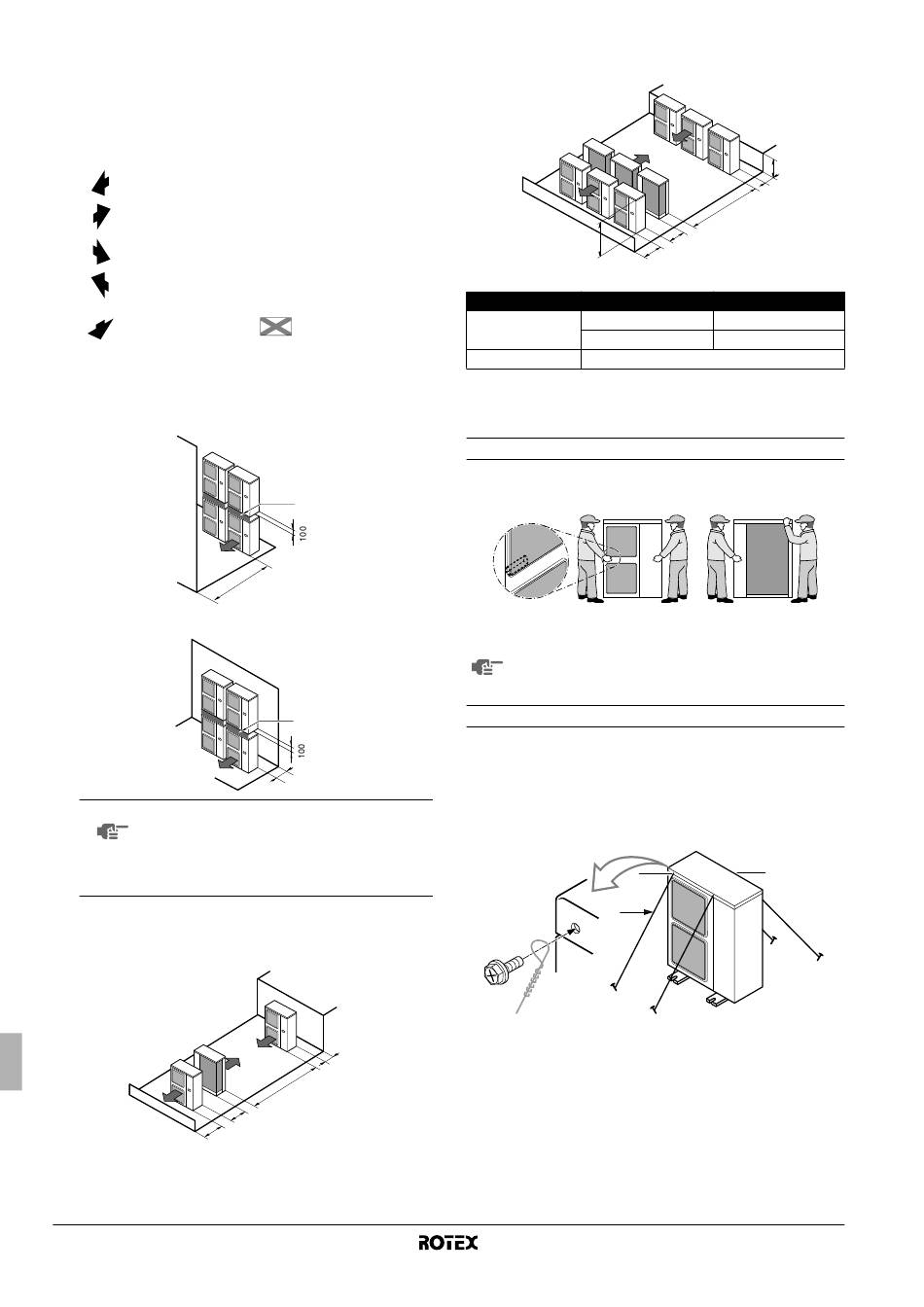

4.3. Ölçüler ve servis alanı
■
Şekil 4'te gösterilen montajda, bağlantı boruları çıkış yönü öne
doğru veya aşağı doğrudur. Sayısal değerlerin birimi mm'dir.
■
Borular arkaya doğru yönlendirildiğinde, ünitenin sağ tarafında
≥250 mm'lik bir alan bırakın.
(A) İstiflenmemiş montaj yapılması halinde (Bkz. şekil 4)
Emme tarafı engeli
Tahliye tarafı engeli
Sol taraf engeli
Sağ taraf engeli
Üst taraf engeli
✓
Engel mevcut
(B) İstiflenmiş montaj yapılması halinde
1. Çıkış tarafının önünde engellerin olması halinde.
2. Hava girişinin önünde engellerin olması halinde.
■
NOT Bir üniteden fazla istiflemeyin.
■
Üst dış ünitenin drenaj borusunu döşemek
için ölçü olarak yaklaşık 100 mm gereklidir.
■
Çıkıştan gelen havanın baypas yapmaması
için A kısmını sızdırmaz hale getirin.
(C) Çok sıralı montaj yapılması halinde (çatı üstü kullanımı, vs.
için)
1. Her sırada bir ünite monte edilmesi halinde.
≥1000
Montaj kılavuzu
6
1 Bu durumlarda, tahliye
edilen havanın baypas
edilmesini önlemek için
montaj çerçevesinin
altını kapatın.
2 Bu durumlarda, yalnız 2
ünite kurulabilir.
3 Bu durumlarda, L1
yüksekliği için kısıtlama
yoktur.
Bu duruma izin verilmez
A
≥1000
A
≥300
≥100
≥2000
≥200
2. Her sırada yanlamasına bağlantılı birden fazla (2 ünite veya
daha çok) ünite monte edilmesi halinde.
H
H, A ve L ölçüleri arasındaki ilişki aşağıdaki tabloda gösterilmiştir.
0<L≤1/2H
L≤H
1/2H<L≤H
H<L Montaj imkansız
4.4. Ünitenin muayenesi, taşınması ve ambalajından
çıkarılması
Ünitenin taşınması
Şekilde gösterildiği gibi, sol ve sağ tutamaklardan tutarak üniteyi
yavaşça getirin.
Muhafazanın yan tarafındaki emme girişini tutmak yerine ellerinizi
köşeye getirin, aksi taktirde muhafaza deforme olabilir.
Ellerin veya cisimlerin
etmemesine dikkat edin.
Devrilmenin önlenmesi için montaj yöntemi
Ünitenin devrilmesini engellemek gerekirse, şekilde gösterildiği gibi
monte edin.
■
4 adet telin hepsini de şekilde gösterildiği gibi hazırlayın
■
A ve B ile gösterilen 4 konumda üst plakanın vidalarını çözün
■
vidaları ilmiklerden geçirin ve yerlerine sıkıca vidalayın
A A
C
A ünitenin ön tarafındaki 2 sabitleme deliğinin konumu
B ünitenin arka tarafındaki 2 sabitleme deliğinin konumu
C teller: sahadan temin edilir
L
A
≥3000
≥600
≥1500
L A
250
300
arka kanatçıklarla temas
B
RRRQ011~016AAV1+Y1
Hava su tipi ısı pompası için dış ünite
