Üniteyi yüksek neme sahip yerlere (örn. banyo) monte etmeyin.
■
Üniteyi sıklıkla çalışma alanı olarak kullanılan yerlere monte
etmeyin.
Çok toz çıkaran inşaat işleri (örn. taşlama işleri) yapılması
halinde ünitenin üzeri örtülmelidir.
■
Bir su kaçağı olması durumunda, suyun montaj mahalli ve
çevresinde herhangi bir zarara yol açmamasına dikkat edin.
■
Ünitenin üzerine hiçbir cisim veya cihaz koymayın.
■
Olası görüntü karışmasını veya parazitleri önlemek için güç
kablosunu televizyon ve radyolara en az 1 metre uzaktan
geçirin.
(Radyo dalgalarına bağlı olarak, 1 metre gürültünün yok
edilmesi için yeterli olmayabilir.)
■
Ünitenin monte edilmemesi gereken yerler şunlardır:
■ Madeni yağ buharı, yağ spreyi veya buharı bulunan yerler.
Plastik parçalar zarar görebilir ve parçanın düşmesine veya
su kaçağına neden olabilir.
■ Sülfürik asit gazı gibi korozif gazların bulunduğu yerler.
Bakır boruların veya lehimlenmiş parçaların korozyonu
soğutucu akışkanı kaçaklarına neden olabilir.
■ Elektromanyetik dalgalar yayan makinelerin bulunduğu yerler.
Elektromanyetik dalgalar, kontrol sistemine zarar verebilir ve
cihazın arızalanmasına yol açabilir.
■ Havada yüksek miktarda tuz bulunan yerler.
■ Fabrikalar gibi yüksek gerilim dalgalanmalarının görüldüğü
yerler.
■ Araçlar veya gemiler.
■ Asidik veya alkalin buharın bulunduğu yerler.
BİLGİ
Kurulumda kullanım sıcak suyu deposu (opsiyonel) varsa,
kullanım sıcak su deposu montaj kılavuzuna bakın.
6.2. Ölçüler ve servis alanı
Ölçüm birimi: mm
Ünite boyutları (bkz. şekil 3).
1 Esnek tahliye hortumu
2 Su çıkış bağlantısı
3 Su giriş bağlantısı
4 Soğutucu sıvısı bağlantısı
5 Soğutucu gazı bağlantısı
FBSP Dişi İngiliz Standart Boru
MBSP Erkek İngiliz Standart Boru
Gerekli servis alanı (bkz. şekil 2).
RKHBH/X016BB
Havadan suya ısı pompası sistemi için iç ünite
4PW62576-3 – 10.2010
6.3. Ünitenin muayenesi, taşınması ve ambalajından
çıkarılması
■
İç ünite ahşap palet üzerine kayışlarla sabitlenen bir karton kutu
içerisinde teslim edilir.
■
Teslimatta ünite kontrol edilmeli ve herhangi bir hasar derhal
taşımacı hasar acentesine bildirilmelidir.
■
Tüm iç ünite aksesuarlarının (bkz. "4. Aksesuarlar", sayfa 10)
kapsanıp kapsanmadığını kontrol edin.
■
Taşıma sırasındaki hasara mani olmak için üniteyi mümkün
olduğunca nihai montaj konumuna kadar orijinal ambalajında
getirin.
■

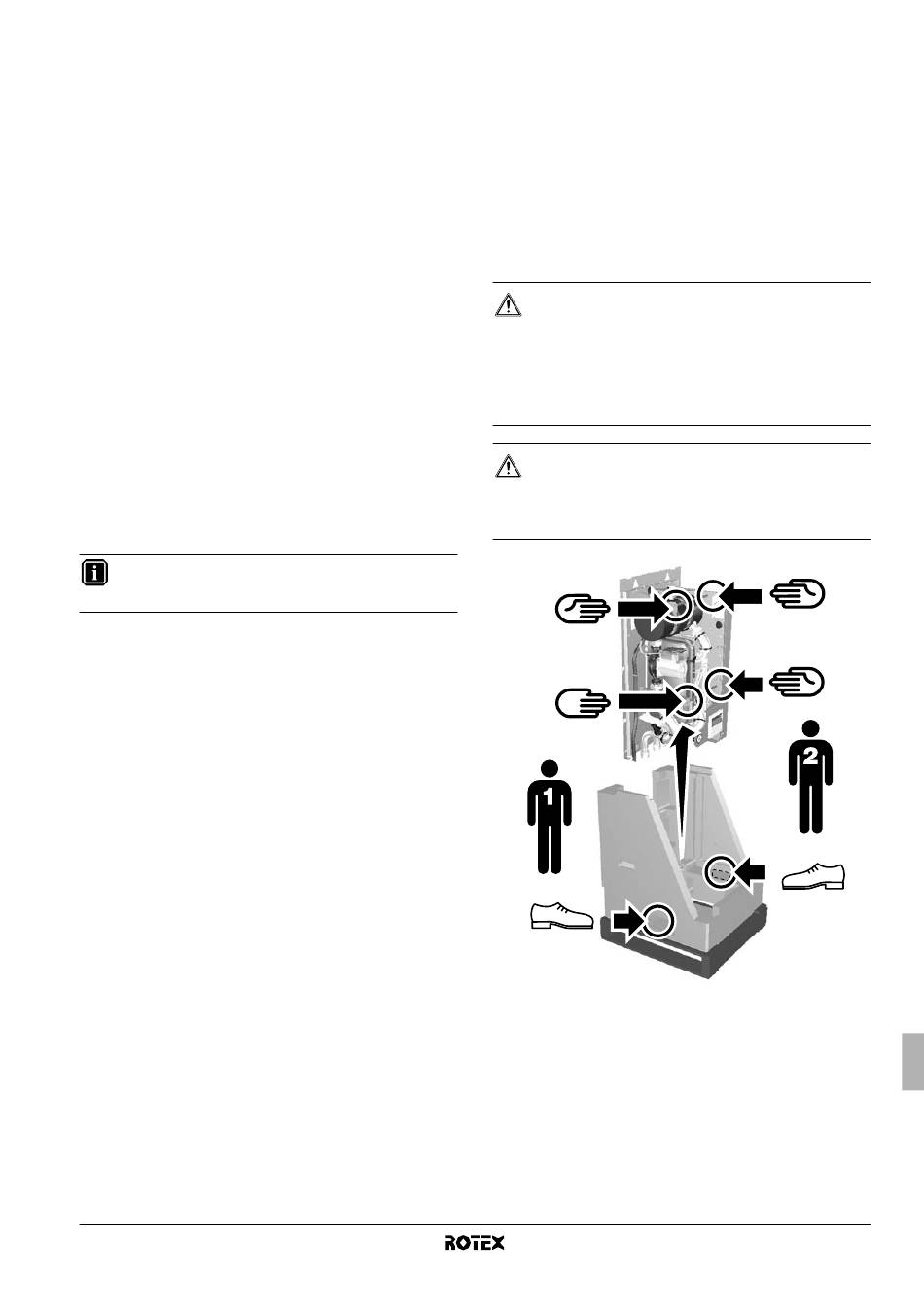

İç ünite yaklaşık 48 kg ağırlığındadır ve ürünle verilen iki
kaldırma çubuğu kullanılarak iki kişi tarafından kaldırılmalıdır.
DİKKAT
■
Üniteyi kaldırmak için anahtar kutusundan veya
borulardan tutmayın! Ünitenin kaldırılması için iki
kaldırma çubuğu verilir.
■
Ambalaj malzemelerini güvenli şekilde bertaraf edin.
Çiviler ve diğer metal veya ahşap parçalar gibi
ambalaj malzemeleri canlılara batabilir veya benzeri
yaralanmalara yol açabilir.
UYARI
Çocukların plastik ambalaj torbalarıyla oynamamaları için
bunları yırtıp parçalayın ve çöpe atın. Plastik torbalarla
oynayan çocuklar boğularak ölme tehlikesiyle karşı karşıya
kalırlar.
