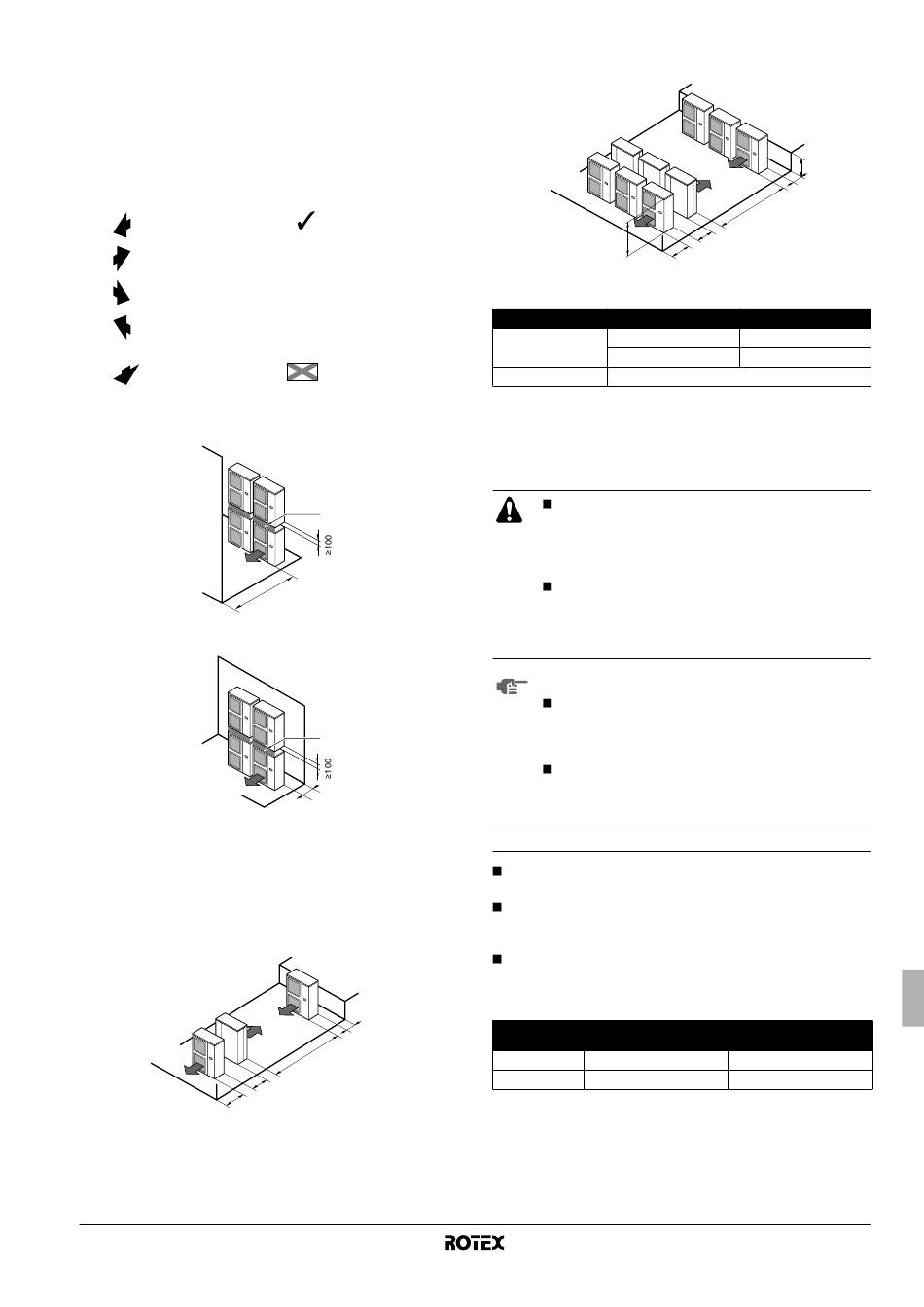

E
SPACIO PARA LOS TRABAJOS DE SERVICIOS DE
INSTALACIÓN
Las cifras que se muestran en las figuras representan las medidas
en mm.
(Consulte "Precauciones en la instalación" en la página 5)
Precaución
(A) En caso de una instalación no apilada (Ver figura 1)
Obstáculo en el lateral
de aspiración
Obstáculo en el lateral
de descarga
Obstáculo en el lateral
izquierdo
Obstáculo en el lateral
derecho
Obstáculo en el lateral
superior
(B) En caso de instalación apilada
1. En caso de obstáculos delante del lado de salida.
2. En caso de que haya obstáculos delante de la salida de aire.
No apile más de una unidad.
Se necesitan unos 100 mm como longitud para instalar el tubo de
drenaje superior de la unidad exterior. Selle la parte A de tal forma
que el aire de la salida no derive.
(C) En el caso de instalar en varias hileras (cuando se utiliza en el
techo, etc.)
1. En el caso de instalar una unidad por hilera.
≥1000
RRHQ0011~016BAV3 + RRLQ011~016BAV3+W1
Unidad exterior para bomba de calor de aire-agua
4PW54248-1
Existe un obstáculo
1 En estos casos, cierre la
parte inferior del bastidor
de instalación para evitar
que el aire descargado
se derive.
2 En estos casos, sólo
se pueden instalar
2 unidades.
Esta situación no está
permitida
A
≥1000
A
≥300
≥100
≥2000
≥200
2. En el caso de instalar múltiples unidades (2 unidades o más) en
conexión lateral por hilera.
H
La relación de las dimensiones de H, A, y L aparecen en el cuadro
inferior.
L
0<L≤1/2H
L≤H
1/2H<L
H<L No está permitida la instalación
T
AMAÑO DEL TUBO DE REFRIGERANTE
Y LONGITUD DE TUBO PERMITIDO
Las tuberías y otros componentes a presión deben
cumplir con la normativa nacional e internacional
vigente y deben ser aptos para refrigerante. El uso de
cobre sin uniones desoxidado con ácido fosfórico
para el refrigerante.
La instalación debe ser realizada por un técnico
frigorista autorizado y los materiales e instalación
elegidos deben cumplir la normativa nacional e
internacional. En Europa, la EN378 es la norma
aplicable que debe utilizarse.
A las personas a cargo de la instalación de tuberías:
Asegúrese de abrir la válvula de parada después de
la instalación de las tuberías y de que el vaciado está
completo. (Hacer funcionar el sistema con la válvula
cerrada puede estropear el compresor).
Está prohibido descargar refrigerante a la atmósfera.
Recoja el refrigerante de acuerdo con la recogida de
freón y la normativa de destrucción.
Selección del material de la tubería
Material de construcción: cobre sin uniones desoxidado con
ácido fosfórico para el refrigerante.
Grado de temple: utilice la tubería con el grado de temple en
función del diámetro del tubo, como se muestra en la siguiente
tabla.
El espesor de pared de la tubería de refrigerante debe cumplir
la correspondiente normativa local y nacional. El espesor de
pared de la tubería mínimo para una tubería R410A debe
corresponderse con los valores de la siguiente tabla.
Grado de temple
Ø de tubo de la tubería
9,5 O
15,9 O
O=recocido
L
A
≥3000
≥600
≥1500
A
250
300
Espesor mínimo de pared
t (mm)
0,80
1,00
Manual de instalación
6
