4.2. Precauciones durante la instalación
■
Compruebe la resistencia y el nivel de la base de instalación, de
forma que la unidad no produzca vibraciones o ruido después
de su instalación.
■

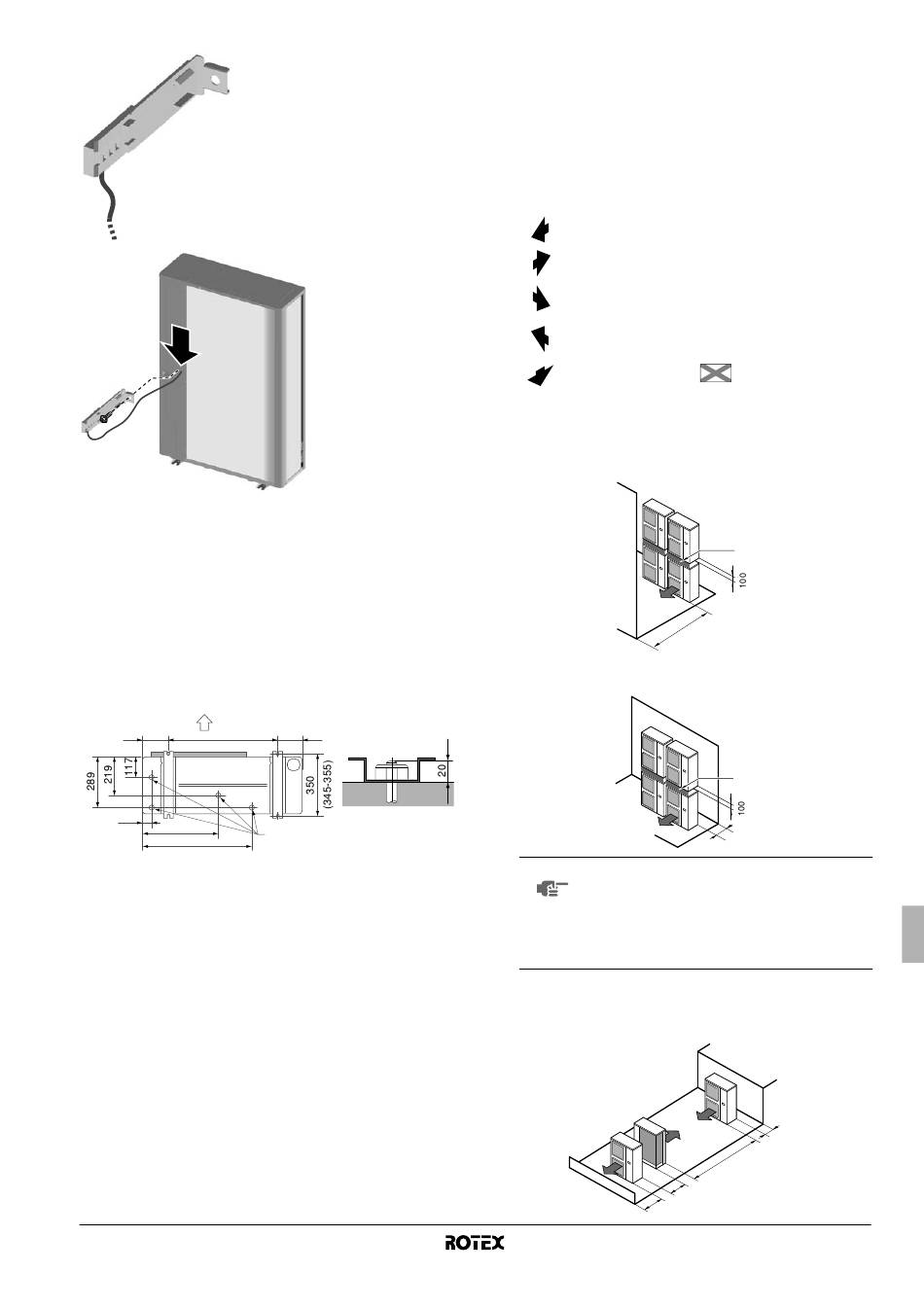

De acuerdo con el dibujo de la base de la figura, fije la unidad
con seguridad a través de los pernos de la base. (Prepare
cuatro juegos de pernos de base M12, tuercas y arandelas
disponibles en el mercado.)
■
Se recomienda atornillar los pernos en la base hasta que su
longitud sea de 20 mm con respecto a la superficie de la base.
A
140 620
B
47
423
614
A Lado de descarga
B Vista parte inferior (mm)
C Agujero de drenaje
RRRQ011~016AAV1+Y1
Unidad exterior para bomba de calor de aire-agua
4PW55782-1B
140
C

4.3. Dimensiones y espacio para mantenimiento

■
La dirección de la salida de la tubería de conexión en la
instalación, que se muestra en la figura 4, es hacia delante o
hacia abajo. La unidad de los valores numéricos se expresa en
mm.
■
Al instalar la tubería en la parte de atrás de la unidad,
asegúrese de disponer de un espacio de ≥250 mm en el lado
derecho de la unidad.
(A) En el caso de una instalación no apilada (Ver figura 4)
Obstáculo del lado de
aspiración
Obstáculo del lado de
descarga
Obstáculo del lado
izquierdo
Obstáculo del lado
derecho
Obstáculo del lado
superior
✓
Hay un obstáculo
presente
(A) En el caso de una instalación no apilada
1. En caso de que existan obstáculos al frente del lado de salida.
2. En caso de que existan obstáculos al frente de la entrada de
aire.
■
NOTA No apile más de una unidad.
■
Se requiere aprox. 100 mm de espacio para
instalar la tubería de drenaje de la unidad
exterior superior.
■
Selle la parte A de forma que el aire que
viene de la salida no sea derivado.
(C) En caso de instalación de múltiples filas (para uso en el
tejado, etc.)
1. En caso de instalación de una unidad por fila.
≥1000
1 En estos casos, cierre la
parte inferior del bastidor
de instalación para
impedir que el aire de
descarga sea desviado.
2 En estos casos, sólo es
posible instalar 2
unidades.
3 En estos casos, no hay
restricción de altura L1.
Esta situación no está
permitida
A
≥1000
A
≥300
≥100
≥2000
≥200
