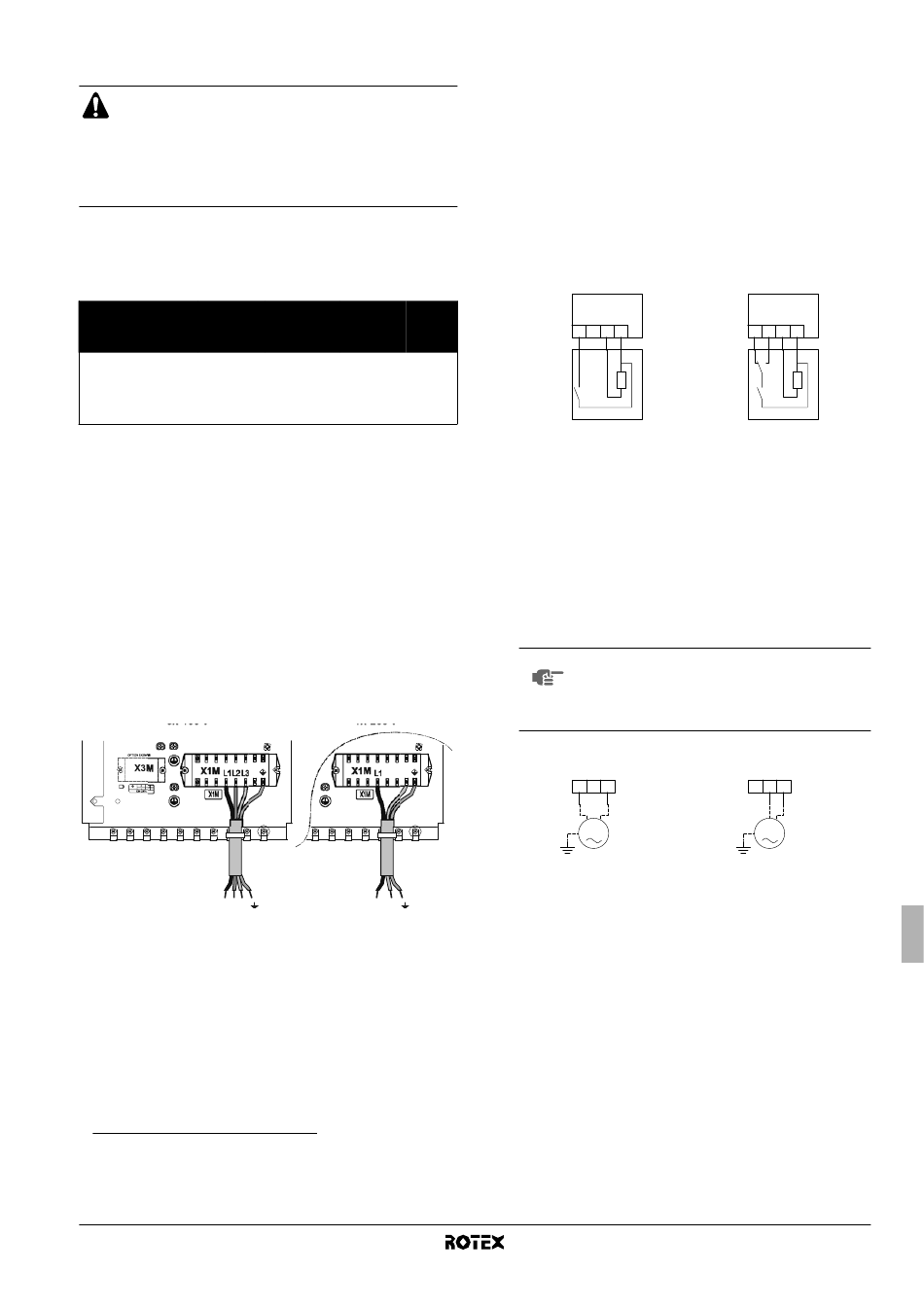

Aansluiting van de voeding van de backupverwarming

Normen voor het voedingscircuit en de kabels
■
Gebruik een afzonderlijk voedingscircuit voor de
backupverwarming. Deel dus nooit een voeding met
een ander apparaat.
■
Gebruik dezelfde specifieke voeding voor de buiten-
unit, binnenunit, backupverwarming en booster-
verwarming (tank voor warm water voor huishoudelijk
gebruik).
Dit voedingscircuit moet worden beveiligd met de vereiste
veiligheidsvoorzieningen conform de lokale en nationale regelgeving.
Kies de voedingskabel op basis van de desbetreffende lokale en
nationale voorschriften. Zie de tabel hieronder voor het maximaal
opgenomen amperage van de backupverwarming.
(1) (2)
Capaciteit
backup-
Binnenunitmodel verwarming
RKHB*016AB3V3 3 kW
(a) (b)
RKHB*016AB6V3 6 kW
RKHB*016AB6WN 6 kW
RKHB*016AB9WN 9 kW
(a) Apparatuur conform met EN/IEC 61000-3-12
(b) Deze apparatuur is conform met EN/IEC 61000-3-11
systeemimpedantie Z kleiner dan of gelijk is aan Z
sys
tussen de voeding van de gebruiker en het openbare systeem. Het behoort tot de
verantwoordelijkheid van de installateur of de gebruiker van de apparatuur om
ervoor te zorgen, indien nodig in overleg met de distributienetwerkbeheerder, dat
de apparatuur alleen wordt aangesloten op een voeding met een
systeemimpedantie Z die kleiner dan of gelijk is aan Z
sys
Werkwijze
1 Sluit met behulp van de juiste kabel het voedingscircuit aan op
de hoofdstroomonderbreker
bedradingsschema en de onderstaande afbeelding.
2 Sluit de aardgeleider (geel/groen) aan op de aardschroef op de
X1M-klem.
3 Bevestig de kabel met behulp van kabelbinders aan de
bevestigingspunten voor trekontlasting.
Opmerking: alleen de relevante lokale bedrading is afgebeeld.
3x 400 V
N
L1 L2 L3
(1) Europese/Internationale Technische Norm die de beperkingen vastlegt voor
harmonische stromen geproduceerd door apparatuur die is aangesloten op
openbare laagspanningssystemen met een ingangsstroom >16 A en ≤75 A per
fase.
(2) Europese/Internationale Technische Norm die de beperkingen vastlegt voor
spanningsveranderingen, spanningsschommelingen en flikkeren in openbare
laagspanningssystemen voor apparatuur met een nominale stroom ≤75 A.
RKHBH/X016AB
Binnenunit voor lucht-water-warmtepompsysteem
4PW50205-1A
Nominale
spanning Maximaal
backup- opgenomen
Z (Ω)
verwarming amperage
max
1x 230 V 13 A —
1x 230 V 26 A 0,29
3x 400 V 8,6 A —
3x 400 V 13 A —
(1)
(2)
op voorwaarde dat de
op het interfacepunt
max
.
max
zoals aangegeven in het
1x 230 V
N
L1 N

Aansluiting van de thermostaatkabel

De aansluiting van de thermostaatkabel hangt af van de toepassing.
Zie ook "Voorbeelden van typische toepassingen" op pagina 3 en
"Configuratie van de installatie van de kamerthermostaat" op
pagina 16 voor meer informatie en configuratie-opties voor
pompwerking in combinatie met een kamerthermostaat.
Thermostaatvereisten
■
Voeding: 230 V wisselstroom of batterijen
■
Contactspanning: 230 V.
Werkwijze
1 Sluit de thermostaatkabel aan op de juiste aansluitklemmen
zoals afgebeeld in het bedradingsschema.
Thermostaat alleen verwarmen
X2M
H C L N
1 2 3 4
th
2 Bevestig de kabel met behulp van kabelbinders aan de
bevestigingspunten voor trekontlasting.
3 Zet DIP-schakelaar SS2-3 op de printplaat op ON. Zie
"Configuratie van de installatie van de kamerthermostaat" op
pagina 16 voor meer informatie.

Aansluiting van de klepbesturingskabels

Klepvereisten
■
Voeding: 230 V wisselstroom
■
Maximaal opgenomen amperage: 100 mA
Bedrading van de 2-wegsklep
1 Sluit met behulp van de juiste kabel de klepbesturingskabel aan
op de X2M-klem zoals aangegeven in het bedradingsschema.
LET OP De bedrading
(normaal gesloten) en een NO-klep (normaal
open). Sluit aan op de juiste aansluitklemmen
zoals aangegeven in het bedradingsschema en
de onderstaande afbeelding.
Normaal gesloten (NC)
2-wegsklep
X2M 5 6 7
M
NC
2 Bevestig de kabel(s) met behulp van kabelbinders aan de
bevestigingspunten voor trekontlasting.
Thermostaat verwarmen/koelen
X2M
H C L N
1 2 3 4
H C
th
verschilt voor een NC-klep
Normaal open (NO)
2-wegsklep
X2M 5 6 7
M
NO
Montagehandleiding
