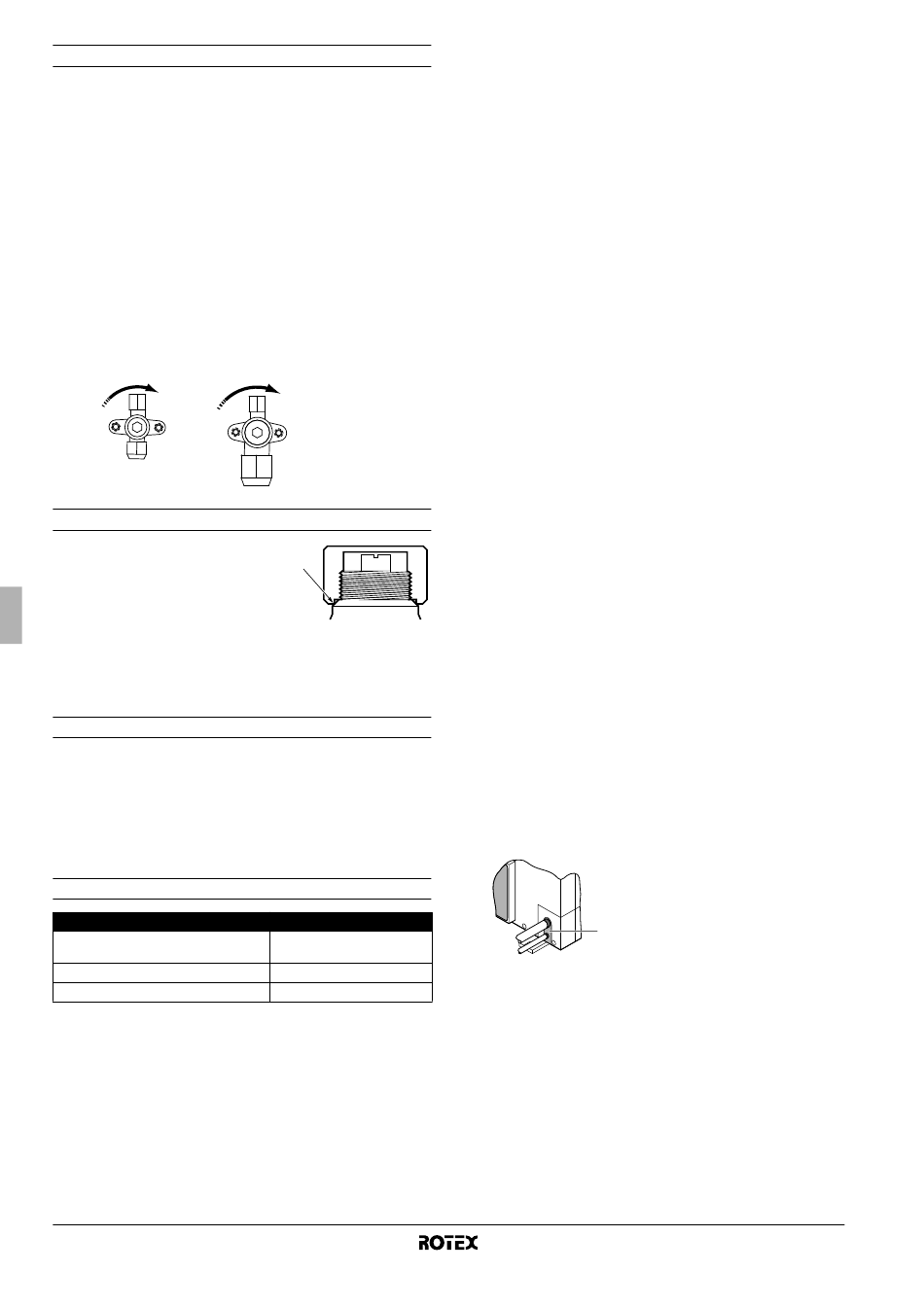

Absperrventil öffnen/schließen
Öffnen des Absperrventils
1. Nehmen Sie die Ventil-Abdeckung ab.
2. Einen Sechskantschlüssel (Flüssigkeits-Seite: 4 mm/Gas-Seite:
6 mm) in das Absperrventil
Absperrventil entgegen dem Uhrzeigersinn drehen.
3. Sobald ein Weiterdrehen nicht mehr möglich ist, halten Sie an.
Jetzt ist das Ventil geöffnet.
Schließen des Absperrventils
1. Nehmen Sie die Ventil-Abdeckung ab.
2. Einen Sechskantschlüssel (Flüssigkeits-Seite: 4 mm/Gas-Seite:
6 mm) in das Absperrventil
Absperrventil im Uhrzeigersinn drehen.
3. Sobald ein Weiterdrehen nicht mehr möglich ist, halten Sie an.
Jetzt ist das Ventil geschlossen.
Richtung beim Schließen
Flüssigkeits-Seite Gas-Seite
Vorsicht bei der Handhabung der Absperrventil-Abdeckung
■
Der Pfeil zeigt, ab wann die Ventil-
abdeckung als geschlossen gilt.
Vermeiden Sie Beschädigungen.
■
Nach Betätigen des Absperrventils
die Abdeckung des Absperrventils
wieder sicher aufsetzen. Die Dreh-
momente für das Festschrauben sind in der Tabelle unten
angegeben.
■
Überprüfen Sie nach dem Anbringen der Abdeckung, ob
Kältemittel austritt.
Vorsicht beim Service-Stutzen
■
Da es sich beim Service-Stutzen um ein Schrader-Ventil han-
delt, muss ein Einfüllschlauch mit Zungenspatel benutzt werden.
■
Nach Benutzung des Service-Stutzens die Abdeckung des
Service-Stutzens wieder sicher aufsetzen. Die Drehmomente für
das Festschrauben sind in der Tabelle unten angegeben.
■
Überprüfen Sie nach dem Anbringen der Abdeckung, ob
Kältemittel austritt.
Anzugsdrehmomente
Element
Abdeckung des Absperrventils,
Flüssigkeits-Seite
Abdeckung des Absperrventils, Gas-Seite
Abdeckung des Service-Stutzens
Installationsanleitung
11
einsetzen und dann das
einsetzen und dann das
Anzugsdrehmoment (N•m)
13,5~16,5
22,5~27,5
11,5~13,9
7. R
OHRANSCHLÜSSE
7.1. Kältemittelleitungen
■
Bauseitige Rohrleitungen können in vier Richtungen installiert
werden.
Abbildung - Bauseitige Rohrleitungen in vier Richtungen (Siehe
Abbildung 5)
1 Bohrung
2 Unmittelbarer Bereich um die Durchbruchöffnung
3 Durchbruchöffnung
4 Schlitz
5 Anschluss der Flüssigkeitsleitung (bauseitig)
6 Unterer Rahmen
7 Frontblende
8 Platte für Rohrleitungsauslass
9 Schraube Frontblende
10 Schraube, Platte für Rohrleitungsauslass
A Nach vorne
B Nach hinten
C Zur Seite
D Nach unten
Bei seitlichem Anschluss der Rohrleitung (auf der Rückseite)
entfernen Sie die Rohr-Abdeckung (Rückseite) - siehe Abbildung 7.
1 Rohr-Abdeckung (Rückseite)
■
Um das Rohr an die Einheit nach unten gerichtet anschließen
zu können, machen Sie eine Durchbruchöffnung, indem Sie im
Bereich des Mittelpunktes mit einem Ø6 mm-Bohrer ein Loch
bohren. (Siehe Abbildung 5).
■
Durch Ausschneiden bzw. Aussägen der beiden Schlitze ist es
möglich, die Installation
vorzunehmen.
(Verwenden Sie eine Metallsäge zum Aussägen der Schlitze.)
■
Nach Schaffen dieser Öffnung sollte der Rand der Öffnung
sowie der unmittelbaren Bereich um die Öffnung herum am
besten mit Rostschutzfarbe gestrichen werden, um Rostbildung
zu verhindern.
7.2. Das Eindringen von Fremdkörpern verhindern
Die Öffnungen, durch die die Rohrleitungen verlaufen, wie in der
Abbildung gezeigt mit Glaserkitt oder Isoliermaterial (vor Ort zu
beschaffen) dicht machen.
1
Insekten oder Kleintiere, die in die Außeneinheit eindringen, können
einen Kurzschluss im Schaltkasten verursachen.
Außeneinheit für Luft-Wasser-Wärmepumpe
wie in Abbildung 5 gezeigt
1 Glaserkitt oder Isoliermaterial
(vor Ort zu beschaffen)
RRRQ011~016AAV1+Y1
