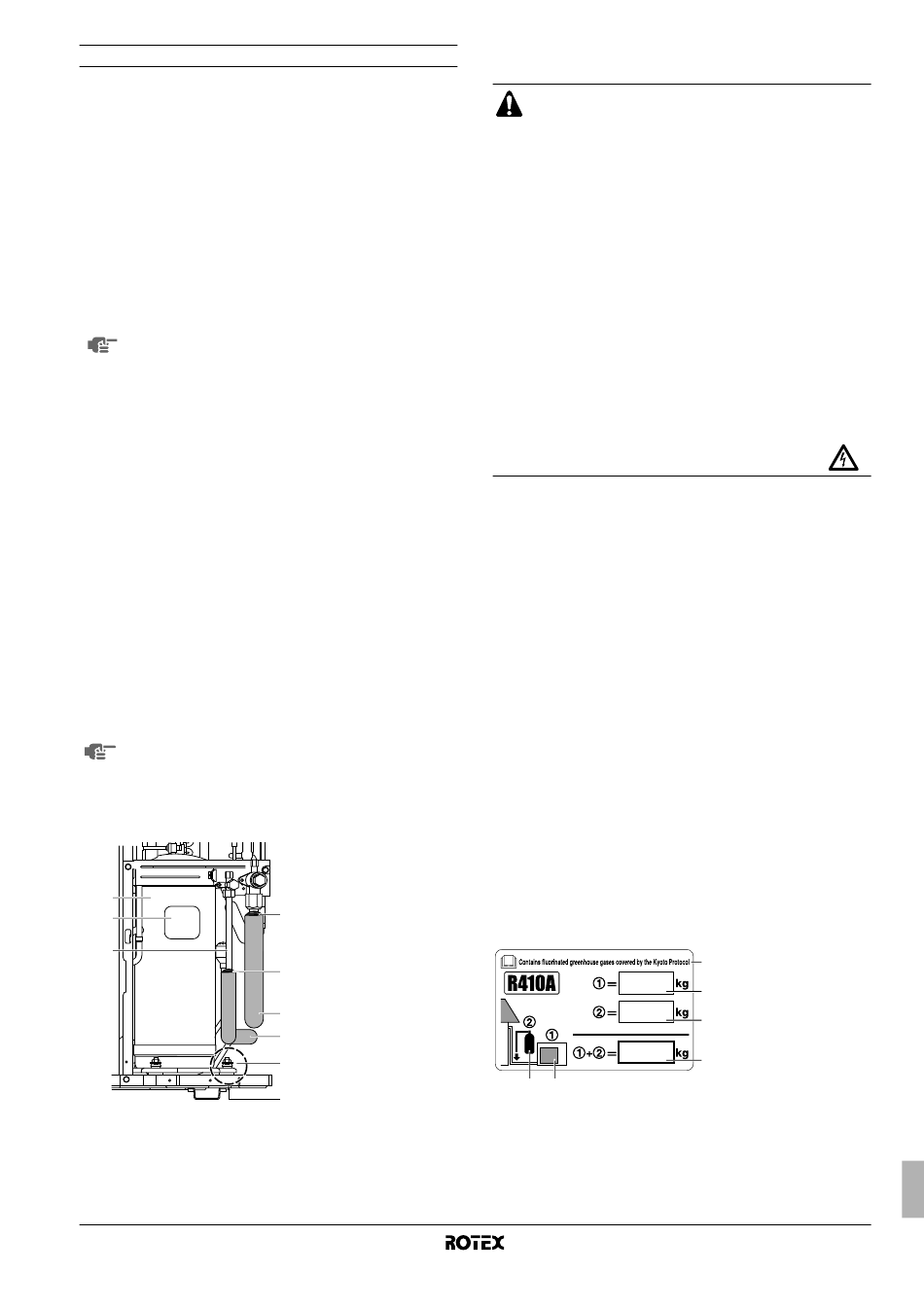

Vakuování
K odstranění veškeré vlhkosti ze systému postupujte takto:
1.
Odvzdušněte systém po dobu nejméně 2 hodin na cílové
vakuum –100,7 kPa.
2.
Po vypnutí podtlakového čerpadla zkontrolujte, že tlak v potrubí
nestoupl nejméně po dobu 1 hodiny.
3.
Pokud by se nepodařilo dosáhnout požadovaného vakua
během 2 hodin nebo udržet vakuum po dobu 1 hodiny, systém
pravděpodobně obsahuje příliš velké množství vlhkosti.
4.
V takovém případě vakuum přerušte a pomocí stlačeného
dusíku zvyšte tlak nejméně na hodnotu 0,05 MPa (0,5 bar). Poté
zopakujte kroky 1 až 3 až do úplného odstranění veškeré
vlhkosti.
5.
Uzavírací ventily lze nyní otevřít a lze také doplnit další chladivo
(viz "8.3. Způsob přidávání chladiva" na straně 13).
Po otevření uzavíracího ventilu se může stát, že tlak
v chladivovém potrubí neporoste. Důvodem tohoto jevu
může být například uzavřený expanzní ventil v obvodu
venkovní jednotky. To však nepředstavuje problém pro
správný provoz jednotky.
7.4.
Bezpečnostní opatření během připojování potrubí
a související s izolací
■
Potrubí vnitřního a venkovního potrubí se nikdy nesmí dostat do
kontaktu s krytem svorkovnice kompresoru.
Pokud by hrozilo, že se izolace potrubí dostane do kontaktu
s krytem svorkovnice kompresoru, upravte výšku podle obrázku
uvedeného dole. Zajistěte také, aby se venkovní potrubí
nedotýkalo šroubů ani vnějších panelů kompresoru.
■
Je-li venkovní jednotka instalována nad úrovní vnitřní jednotky,
může dojít k následujícímu jevu:
Kondenzovaná voda na uzavíracím ventilu může stékat ke
vnitřní jednotce. Abyste této možnosti předešli, zakryjte
uzavírací ventil vhodným těsnícím materiálem.
■
Přesahuje-li teplota 30°C a relativní vlhkost přesahuje 80%,
tloušťka těsnícího materiálu by měla být nejméně 20 mm, aby
se předešlo možnosti kondenzace par na povrchu těsnění.
■
Zajistěte izolaci plynového i kapalinového potrubí.
Volně přístupné potrubí může způsobit kondenzaci
par nebo popáleniny při dotyku.
(Maximální teploty plynové větve potrubí mohou dosahovat
zhruba 120°C, a proto použijte izolační materiál, který je odolný
proti teplu.)
1
2
3
RRRQ011~016AAV1+Y1
Venkovní jednotka pro tepelná čerpadla vzduch – voda
4PW55782-1B
1
Kompresor
2
Kryt svorkovnice
4
3
Provozní potrubí
vnitřní a venkovní
jednotky
4
Tepelná izolace
korkem atd.
4
5
Izolační materiál
(běžná dodávka)
5
6
Šrouby
5
A
Při připojování
potrubí, dotahování
6
šroubů a u vnějších
panelů postupujte
pečlivě.
A
8.
Naplnění chladiva
■
Pokud servis jednotky vyžaduje otevření chladivo-
vého systému, musí být chladivo vypuštěno a odsáto
v souladu s příslušnými místními a národními
předpisy.
■
Chladivo nelze doplňovat, dokud není dokončeno
zapojení veškerých elektrických vedení.
■
Chladivo lze doplňovat až po provedení zkoušky
těsnosti a po vakuování potrubí (viz výše).
■
Při doplňování systému je třeba dbát na to, aby
nebylo nikdy překročené maximální množství náplně,
aby nevznikaly rázy v kapalině.
■
Naplnění systému nevhodnou látkou může mít za
následek výbuch nebo nehody, a proto vždy doplňujte
výhradně odpovídající chladivo (R410A).
■
Nádobu s chladivem otevírejte pomalu.
■
Při doplňování chladiva vždy používejte ochranné
rukavice a chraňte také své oči.
■
Při provádění údržby jednotky, jež vyžaduje otevření
chladicího systému, je třeba odčerpat chladivo
v souladu s místními předpisy.
■
Je-li zapnuté napájení, uzavřete čelní panel,
když opouštíte jednotku.
Předcházení výpadku kompresoru Do systému nedoplňujte více
chladiva, než je specifikované množství.
■
Tato venkovní jednotka je z výroby naplněna chladivem a podle
rozměrů a délky potrubí některých systémů bývá třeba doplnit
chladivo. Viz "Výpočet další náplně chladiva" na straně 13.
■
Je-li třeba náplň doplnit, viz výrobní štítek jednotky. Výrobní
štítek uvádí chladivo a jeho potřebné množství.
8.1.
Důležité informace ohledně použitého chladiva
Tento produkt obsahuje fluorované skleníkové plyny podléhající
Kjótskému protokolu. Tyto plyny nevypouštějte do atmosféry.
Typ chladiva:
R410A
(1)
GWP
hodnota:
1975
(1)
GWP = global warming potential – potenciál globálního oteplování
Vyplňte nesmazatelným inkoustem,
■
➀ náplň chladiva v produktu z výroby,
■
➁ další náplň chladiva přidaná v místě instalace a
■
➀+➁ celková náplň chladiva
na
štítek
o
fluorovaných
s produktem.
Vyplněný štítek musí být nalepen na vnitřní stranu produktu a
v blízkosti portu k doplňování chladiva do produktu (například na
vnitřní stranu servisního krytu).
6
5
skleníkových
plynech
dodávaný
1
náplň chladiva v produktu
4
z výroby:
viz typový štítek jednotky
1
2
další náplň chladiva
přidaná v místě instalace
2
3
celková náplň chladiva
4
Obsahuje fluorované
3
skleníkové plyny
podléhající Kjótskému
protokolu
5
venkovní jednotka
6
chladivový válec a
potrubí k doplňování
chladiva
Instalační manuál
12
