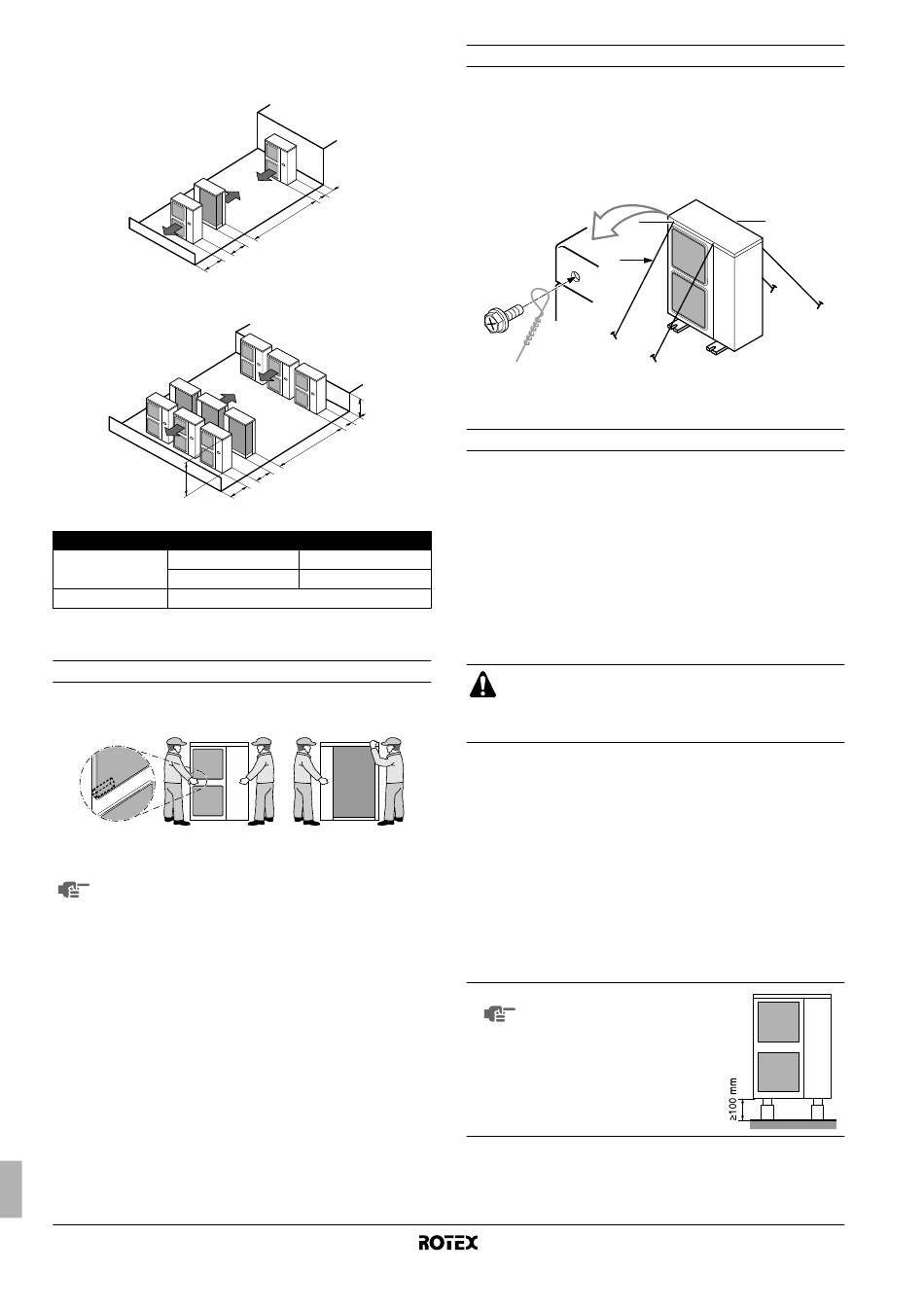

(C) V případě instalace do více řad vedle sebe (pro použití na
střeše atd.)
1. V případě instalace řad po jedné jednotce
≥1000
2. V případě instalace více jednotek (2 a více jednotek) s bočním
propojením v řadách.
H
Poměr rozměrů H, A a L je uveden v tabulce dále.
0<L≤1/2H
L≤H
1/2H<L≤H
H < L Instalace nemožná
4.4. Kontrola jednotky, vybalení a manipulace
Manipulace s jednotkou
Jednotku přenášejte podle obrázku pomalu za úchyty napravo a
nalevo.
Jednotku zachyťte rukama za rohy. Nedržte ji za sací otvor po straně
krytu, mohlo by dojít k deformaci krytu.
Opatrně, abyste se rukama ani jinými předměty nedotkli
zadních žeber.
Instalační manuál
7
≥100
≥2000
≥200
L
A
≥3000
≥600
≥1500
L A
250
300
Vhodný způsob instalace, aby nedošlo k převržení jednotky
Je-li třeba instalovat jednotku tak, aby se nepřeklopila, instalujte ji
podle obrázku.
■
připravte si všechny 4 vodiče uvedené na obrázku
■
odšroubujte horní desku ve 4 místech označených A a B
■
šrouby protáhněte smyčkami a znovu je zašroubujte a
dotáhněte
A A
C
A umístění 2 fixačních otvorů na přední straně jednotky
B umístění 2 fixačních otvorů na zadní straně jednotky
C kabely: běžná dodávka
Způsob demontáže dopravního stojanu
Žlutý dopravní stojan instalovaný na podstavci kompresoru na
ochranu jednotky během dopravy musí být demontován. Postupujte
podle obrázků 3 a popisu uvedeného dále.
A Kompresor
B Upevňovací matice
C Dopravní stojan
1 Lehce povolte upevňovací matici (B).
2 Demontujte dopravní stojan (C) způsobem viz obrázek 3.
3 Opět dotáhněte upevňovací matici (B).
VAROVÁNÍ
Při provozu jednotky
stojanem může docházet k neobvyklým vibracím nebo
může vznikat neobvyklý hluk.
4.5. Odtokové potrubí
V tabulce kombinací v části "Obecné informace" na straně 1 si
ověřte, zda je dovolena instalace vypouštěcí části. Je-li u vaší
jednotky dovolena instalace vypouštěcí části a místo instalace
jednotky vyžaduje systém vypouštění, postupujte podle pokynů
uvedených dále.
■
Vypouštěcí soupravy k vypouštění vody jsou k dispozici jako
volitelné příslušenství.
■
Jestliže odvod odpadní vody z venkovní jednotky způsobuje
problémy (například odpadní voda může stříkat na lidi), lze
odpadní potrubí vybavit odtokovým nástavcem (volitelně).
■
Zkontrolujte, zda odtok pracuje správně.
POZNÁMKA Pokud jsou odtokové otvory
venkovní jednotky zakryty
nosnou podpěrou
podlahou, zvedněte jednotku
tak, aby venkovní jednotkou
zůstával volný
nejméně 100 mm.
Venkovní jednotka pro tepelná čerpadla vzduch – voda
B
s namontovaným dopravním
nebo
prostor
RRRQ011~016AAV1+Y1
4PW55782-1B
