Secado por vacío
Para eliminar la humedad del sistema, proceda de esta manera:
1. Haga vacío en el sistema durante al menos 2 horas hasta
alcanzar el vacío pretendido de –100,7 kPa.
2. Compruebe que, una vez parada la bomba de vacío, esta
presión se mantiene durante al menos 1 hora.
3. Si no es posible alcanzar el vacío pretendido en un plazo de
2 horas o no puede mantenerlo durante 1 hora, el sistema
contiene posiblemente demasiada humedad.
4. En ese caso, rompa el vacío presurizando con nitrógeno hasta
una presión manométrica de 0,05 MPa (0,5 bar) y repita los
pasos 1 al 3 hasta haber eliminado toda la humedad.
5. Ahora se pueden abrir las válvulas de cierre y/o cargar más
refrigerante (vea "8.3. Método para añadir refrigerante" en la
página 13).
Tras abrir la válvula de cierre, es posible que la presión de
la tubería de refrigerante no aumente. Esto podría
deberse, por ejemplo, a que esté cerrada la válvula de
expansión del circuito de la unidad exterior, pero esto no
supone un problema para el funcionamiento correcto de la
unidad.
7.4. Precauciones al conectar la tubería de campo y
al respecto del aislamiento
■
No deje que las tuberías que van a las unidades interiores y
exteriores entren en contacto con la tapa de terminales del
compresor.

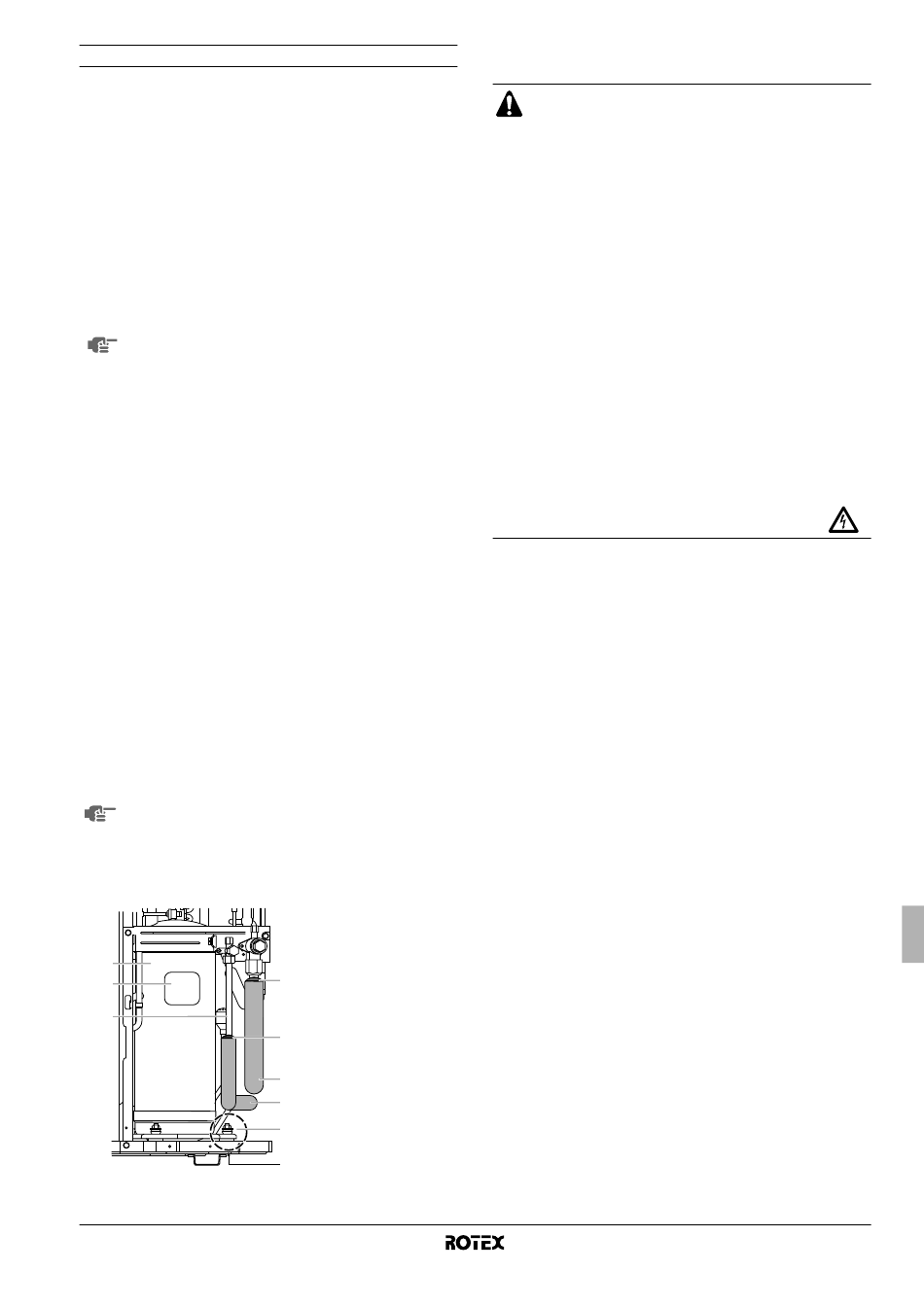

Si el aislamiento de la tubería del lado del líquido entra en
contacto con ella, ajuste la altura como se muestra en la
siguiente figura. Además, asegúrese de que la tubería de
campo no entra en contacto con los pernos o paneles exteriores
del compresor.
■
Cuando se instale una unidad exterior sobre la unidad interior, lo
siguiente puede ocurrir:
El agua de condensación en la válvula de cierre puede
introducirse en la unidad interior. Para evitar que esto suceda,
tape la válvula de cierre con material sellante.
■
Si la temperatura asciende por encima de los 30°C y la
humedad supera 80% de humedad relativa, el espesor del
material sellante deberá ser de al menos 20 mm para evitar que
se forme condensación sobre la superficie de sellado.
■
Asegúrese de aislar la tubería de obra de líquido y gas.
Cualquier tubería expuesta puede causar condensación o
quemaduras si se toca.
(La temperatura más alta que puede alcanzar la tubería de gas
es aprox. 120°C, de modo que asegúrese de utilizar material
aislante que sea resistente al calor).
1
2
3
RRRQ011~016AAV1+Y1
Unidad exterior para bomba de calor de aire-agua
4PW55782-1B
1 Compresor
2 Tapa de terminales
4
3 Tubería de obra para
unidades interiores y
exteriores
4 Tapones, etc.
4
5 Aislamiento (de
suministro en obra)
5
6 Pernos
5
A Tome precauciones
al realizar las
conexiones de las
6
tuberías, pernos y
panel exterior
A
8. C
ARGA DE REFRIGERANTE
■
Cuando sea necesario abrir el circuito de refrigera-
ción por razones de mantenimiento, el tratamiento y
evacuación del refrigerante deberá realizarse de
acuerdo con las normas locales y nacionales
aplicables.
■
El refrigerante no puede cargarse hasta que se haya
terminado de instalar el cableado de obra.
■
Sólo debe cargarse refrigerante después de haber
efectuado la prueba de fugas y el secado por vacío
(ver más arriba).
■
Cuando cargue un sistema, se debe observar la
precaución de jamás exceder la carga máxima
permisible, a raíz del riesgo de golpe de líquido.
■
Efectuar la carga con una sustancia inapropiada
puede provocar explosiones y accidentes, por lo que
siempre debe asegurarse de que se carga el
refrigerante (R410A) apropiado.
■
Los recipientes de refrigerante deben abrirse
lentamente.
■
Cuando cargue refrigerante, utilice siempre guantes
protectores y proteja sus ojos.
■
Si por razones de mantenimiento es necesario abrir el
circuito de refrigerante, el vaciado del mismo ha de
efectuarse de acuerdo con la reglamentación local.
■
Cuando la unidad esté encendida cierre el
panel delantero al abandonar la unidad.
Para evitar que el compresor se averíe. No cargue más cantidad
de refrigerante que la cantidad especificada.
■
Esta unidad exterior viene cargada con refrigerante de fábrica.
Dependiendo de las medidas de los tubos y de las longitudes de
los mismos algunos sistemas requieren una carga adicional de
refrigerante. Consulte "Cálculo de la cantidad de refrigerante
adicional a cargar" en la página 13.
■
Si es necesario realizar una recarga consulte la placa de espe-
cificaciones técnicas de la unidad. La placa de especificaciones
técnicas indica el tipo de refrigerante y la cantidad necesaria del
mismo.
8.1. Información importante relativa al refrigerante
utilizado
Este producto contiene los gases fluorados de efecto invernadero
regulados por el Protocolo de Kioto. No vierta gases a la atmósfera.
Tipo de refrigerante: R410A
(1)
Valor GWP : 1975
(1)
GWP = global warming potential (potencial de calentamiento
global)
Rellene con tinta indeleble,
■ ➀ la carga de refrigerante de fábrica del producto,
■ ➁ la cantidad adicional de refrigerante cargado en campo y
■ ➀+➁ la carga total de refrigerante
en la etiqueta sobre gases fluorados de efecto invernadero
suministrada con el producto.
