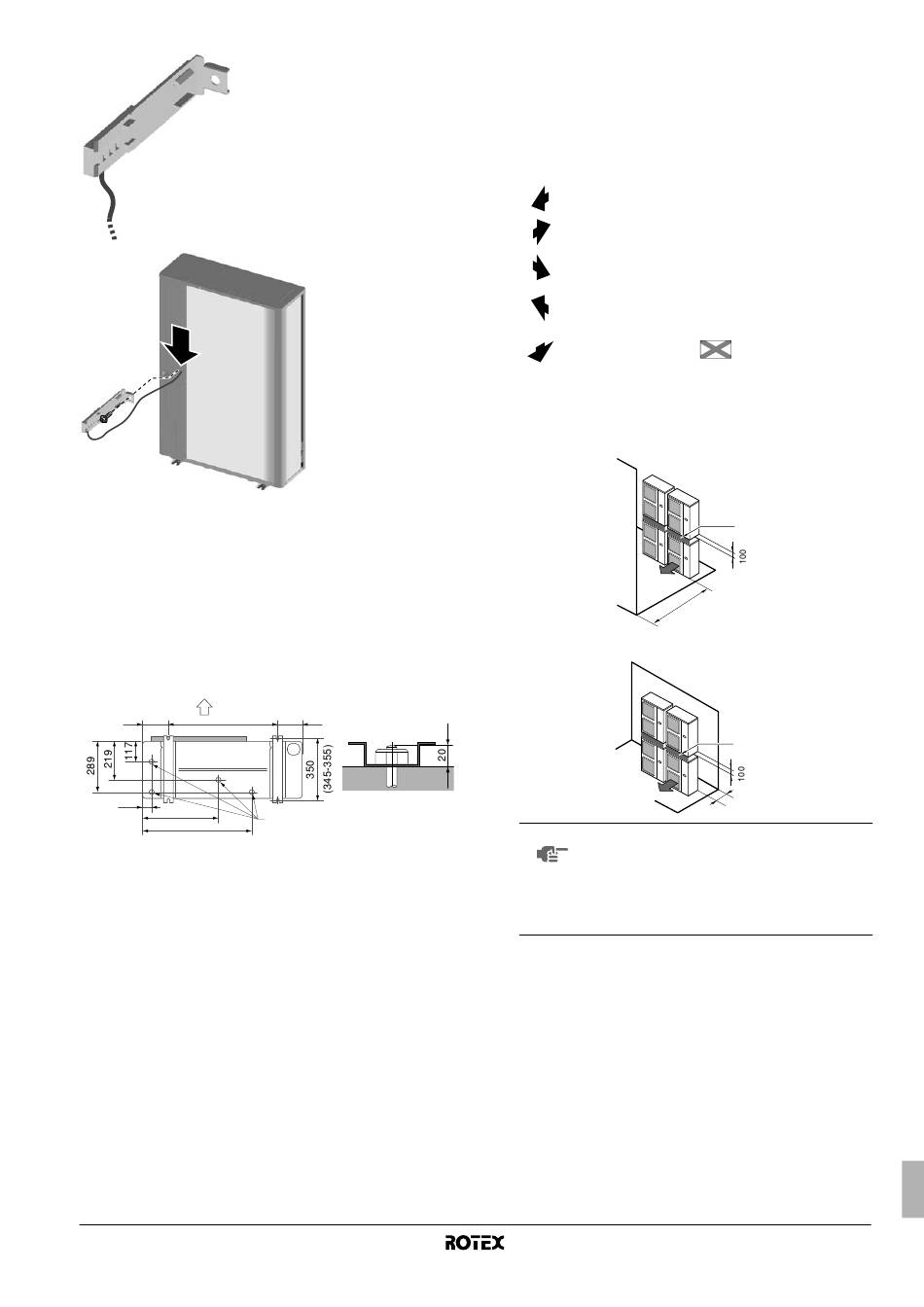

4.2. Upozornění při instalaci
■
Plocha pro instalaci musí být prokazatelně dostatečně pevná a
vodorovná, aby za provozu jednotky nedocházelo k vibracím a
vzniku hluku.
■
Jednotku bezpečně upevněte pomocí základových šroubů
v souladu s náčrtem základů. (Připravte si čtyři sady šroubů
M12, matic a podložek; tyto součástky jsou běžně k dostání).
■
Kotevní šrouby je nejvhodnější zašroubovat natolik, aby
vystupovaly zhruba 20 mm nad povrch základny.
A
140 620
B
47
423
614
A Výstupní strana
B Pohled zdola (mm)
C Odtokový otvor
RRRQ011~016AAV1+Y1
Venkovní jednotka pro tepelná čerpadla vzduch – voda
4PW55782-1B
140
C
4.3. Rozměry a prostor pro servis
■
Směr vývodů k připojení potrubí v instalaci uvedený na
obrázků 4 je dopředu a dolů. Jednotkou číselných hodnot jsou
mm.
■
Má-li být potrubí vedeno dozadu, zajistěte prostor ≥250 mm na
pravé straně jednotky.
(A) V případě instalace do jedné řady (Viz obrázek 4)
Překážka na straně sání
Překážka na straně
vypouštění
Překážka na levé straně
Překážka na pravé
straně
Překážka nahoře
✓
Přítomná překážka
(B) V případě instalace do více řad nad sebou
1. V případě překážek před výstupní stranou.
2. V případě překážek před vstupem vzduchu.
■
POZNÁMKA Nestohujte více než jednu jednotku.
■
Vzhledem
položení odpadního potrubí horní jednotky je
třeba zhruba 100 mm.
■
Část A utěsněte tak, aby vzduch z výstupu
neunikal.
1 V těchto případech
uzavřete dno
instalačního rámu, aby
vypouštěný vzduch
neunikal.
2 V těchto případech lze
instalovat jen dvě
jednotky.
3 V těchto případech
neplatí výškové omezení
L1.
Tato situace není
dovolena
A
≥1000
A
≥300
k rozměrům potřebným pro
